微控制器(MCU)經歷了顯著的變革，從基本的控制器發展為能夠處理日益復雜任務的專用處理單元。它們曾經僅限于簡單的命令執行，現在支持快速決策、高度安全性和低功耗操作等多種功能。

MCU的角色已經擴展到各個行業，從管理工業自動化中的復雜控制系統到支持安全關鍵的車輛應用以及在聯網設備中實現高效能運作。

隨著MCU承擔的工作負載不斷增加，傳統的基于總線的互連方式已經無法滿足性能和可擴展性的需求。引入人工智能(AI)加速器、機器學習技術、可重構邏輯和安全處理單元，需要更先進的片上通信基礎設施。

為了滿足這些需求，設計師們開始采用網絡芯片(NoC)架構，這種架構提供了一種結構化的數據傳輸方式，緩解擁堵并優化功率效率。與傳統的交叉開關互連相比，NoC通過數據包化和串行化減少了路由擁堵，使數據流更加高效，同時減少了線路數量。

MCU廠商擁抱NoC互連技術

多年來，許多MCU廠商依賴專有互連解決方案，從基礎交叉開關演進到定制化NoC實現。但隨著AI/ML集成、安全需求和實時處理帶來的設計復雜度提升，這些方案的維護成本和技術難度急劇增加。

此外，先進封裝技術和芯片間互連的普及，使得自主維護互連架構的復雜度持續攀升——需要不斷適配新的通信協議和電源管理策略。

為應對這些挑戰，眾多廠商正轉向商用NoC解決方案。這些經過預驗證的方案不僅提供可擴展性，更能顯著降低開發成本。對設計AI驅動型MCU的工程師而言，NoC在加速器與存儲器間建立的高效通信通道將極大影響系統效能。

這一轉型的另一重要驅動力是能效優化。與通用SoC不同，多數MCU需在嚴格功耗限制下運行。先進NoC架構通過電源域劃分、時鐘門控及動態電壓頻率調節(DVFS)實現細粒度功耗控制，在保持實時處理能力的同時優化能耗。

NoC架構的性能優化之道

異構處理單元數量的激增對互連架構提出了空前要求。NoC技術通過可擴展的高性能方案應對這些挑戰：緩解布線擁塞、優化功耗并增強數據流管理。其高效的數據包通信機制能減少布線數量，簡化與各類處理核心的集成，完美契合現代MCU需求。

通過結構化數據傳輸，NoC消除了互連瓶頸，既提升響應速度又縮減芯片面積。基于NoC的設計可實現比傳統總線架構高出30%的帶寬效率，顯著增強實時系統性能。這使得MCU設計者既能獲得更高帶寬效率，又能簡化集成流程，確保其架構在汽車、工業和企業計算市場保持適應性。

除提升互連效率外，NoC架構支持網狀、樹狀等多種拓?fù)浣Y(jié)構，保障跨專用處理核心的低延遲通信。其可擴展設計在優化互連密度的同時減少擁塞，使MCU能處理更復雜工作負載。NoC還通過模塊化設計、動態帶寬分配和串行化技術提升能效。

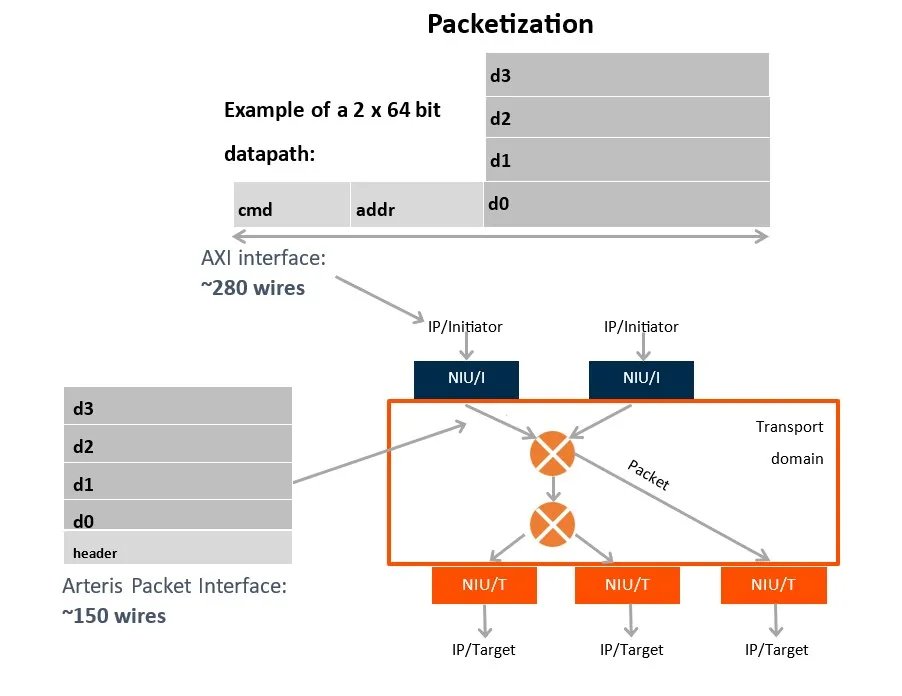

如圖表所示，采用先進串行化技術的NoC架構可將互連線路減少近50%，在保持性能的同時降低芯片面積和功耗。這些特性使MCU能在功耗限制與芯片面積最小化之間取得平衡，因此NoC方案成為需要實時處理和高效數據流的新一代設計的關鍵。

在擴展性之外，NoC還通過支持ISO 26262和IEC 61508合規的安全特性增強系統可靠性。其提供的確定性通信、自動帶寬/延遲調節及內置死鎖避免機制，既減少人工配置需求，又確保安全關鍵應用中的數據流可靠性。

面向下一代MCU的互連方案

隨著MCU工作負載復雜度提升，NoC架構已成為管理高帶寬實時自動化和AI推理應用的關鍵。除提升數據傳輸效率外，NoC在電源管理、確定性通信及功能安全合規方面的優勢，使其成為新一代MCU的核心組件。

為滿足從AI加速到嚴苛功耗可靠性要求等集成需求，MCU廠商正轉向能簡化系統設計的商用NoC方案。自動化流水線、擁塞感知路由及可配置互連框架，現已成為降低設計復雜度、確?？蓴U(kuò)展性和長期適應性的關鍵。

現代NoC架構在支持高帶寬低延遲通信的同時，能優化時序收斂、最小化布線數量并縮減芯片面積。這種靈活性確保新一代架構能高效處理新興工作負載，并適應不斷演進的行業標準。
