      HMC433/433E使用InGaP HBT技術，4分頻，采用SMT封裝，DC-8GHz技術手冊

      要長高 ? 2025-04-17 14:05 ? 次閱讀

      概述
      HMC433(E)是一款低噪聲4分頻靜態分頻器，使用InGaP GaAs HBT技術，采用超小型表面貼裝SOT26塑料封裝。 此器件在DC（使用方波輸入）至8 GHz的輸入頻率下工作，使用+3V DC單電源。 單端輸入和輸出可減少元件數量和成本。 100 kHz偏置時的低加性SSB相位噪聲為-150 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
      數據表：*附件：HMC433 HMC433433E使用InGaP HBT技術，4分頻，采用SMT封裝，DC-8GHz技術手冊.pdf

      應用

      • UNII、點對點和VSAT無線電
      • 802.11a和HiperLAN WLAN
      • 光纖產品
      • 蜂窩/3G基礎設施

      特性

      • 超低SSB相位噪聲：-150 dBc/Hz
      • 單端I/O
      • 輸出功率： -2至-3.5 dBm
      • 單直流電源：+3V (53 mA)
      • 9 mm2超小型封裝： SOT26

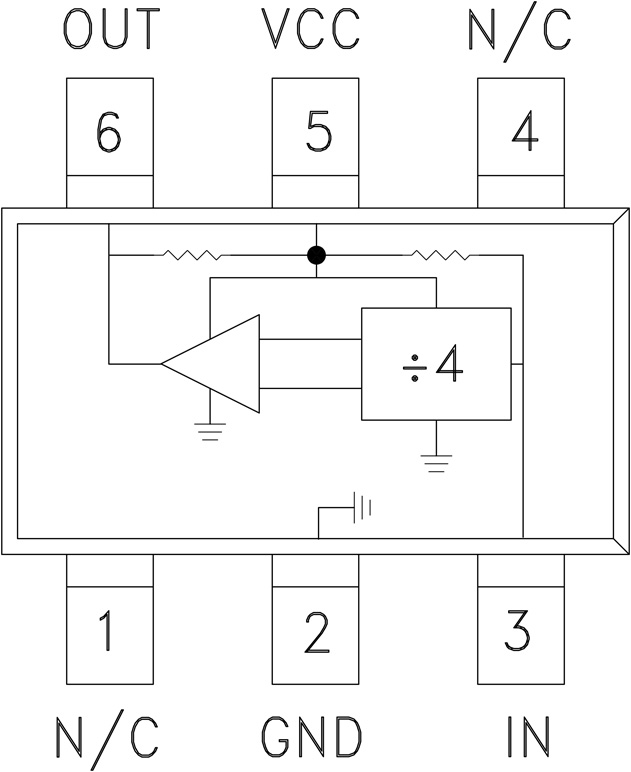

      框圖

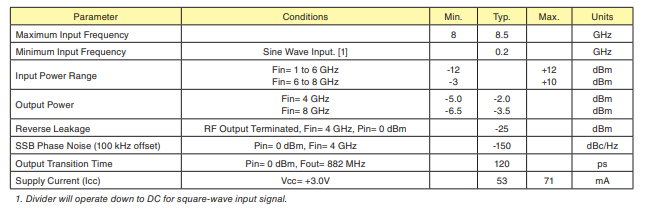

      電氣參數

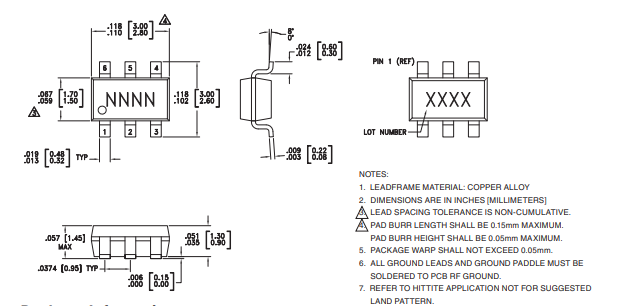

      外形圖

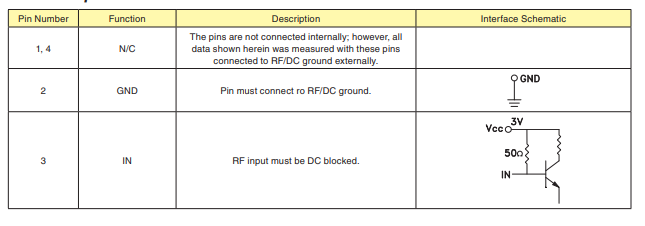

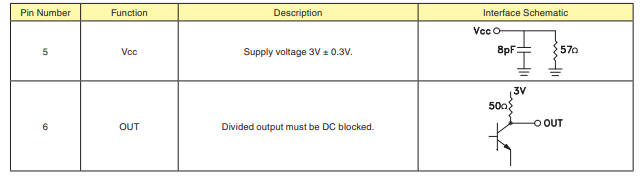

      引腳描述

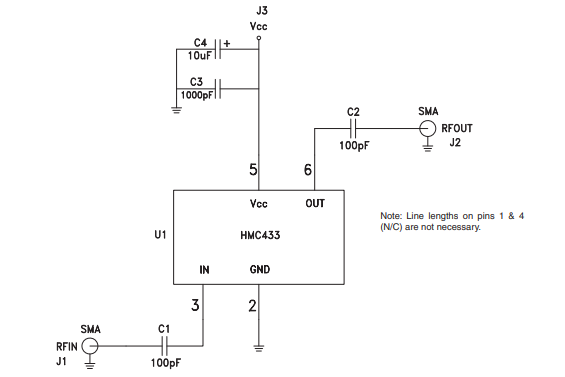

      應用電路
