概述
HMC432(E)是一款低噪聲2分頻靜態分頻器，使用InGaP GaAs HBT技術，采用超小型表面貼裝SOT26塑料封裝。 此器件在DC（使用方波輸入）至8 GHz的輸入頻率下工作，使用+3V DC單電源。 單端輸入和輸出可減少元件數量和成本。 100 kHz偏置時的低加性SSB相位噪聲為-148 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC432 HMC432E使用InGaP HBT技術，2分頻，采用SMT封裝，DC-8GHz技術手冊.pdf

應用

• UNII、點對點和VSAT無線電
• 802.11a和HiperLAN WLAN
• 光纖產品
• 蜂窩/3G基礎設施

特性

• 超低SSB相位噪聲：-148 dBc/Hz
• 單端I/O
• 輸出功率： -3至-9 dBm
• 單直流電源：+3V (42 mA)
• 9 mm2超小型封裝： SOT26

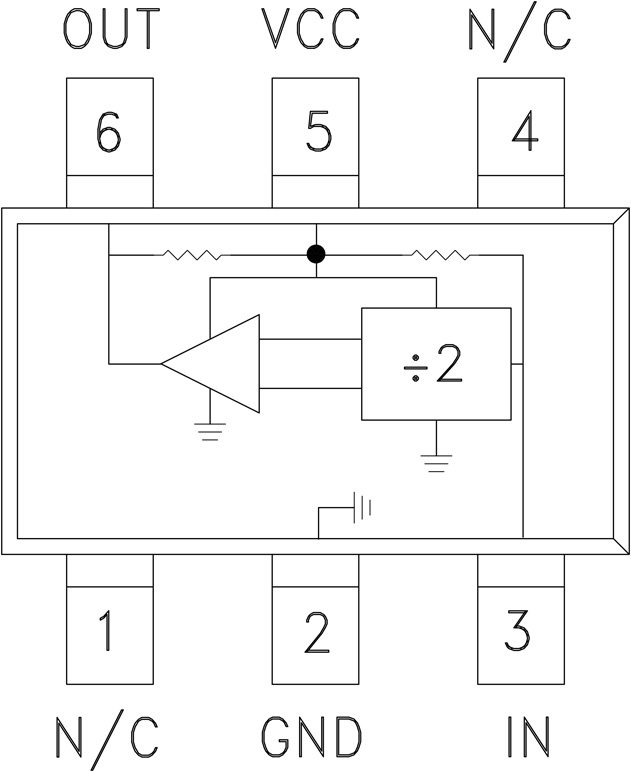

框圖

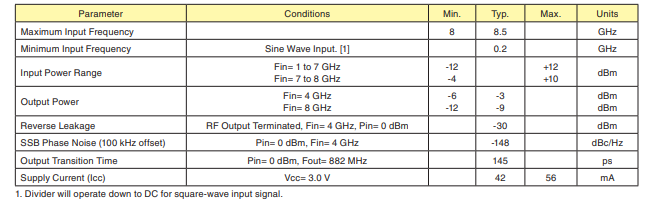

電氣規格

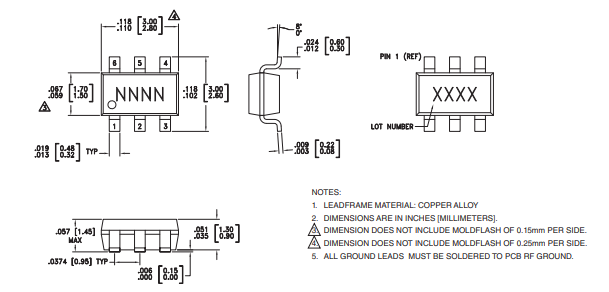

外形圖

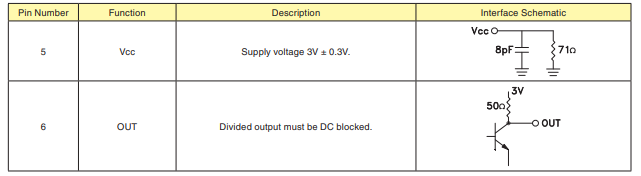

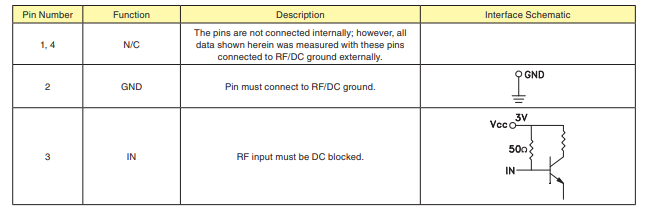

引腳描述

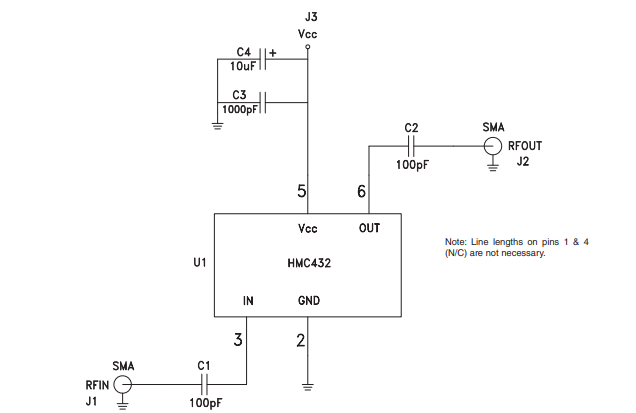

應用電路
