概述
HMC434是一款低噪聲、靜態、8分頻預分頻器單芯片微波集成電路(MMIC)，利用磷化銦鎵/砷化鎵(InGaP/GaAs)異質結雙極性晶體管(HBT)技術，采用超小型6引腳SOT-23表貼封裝。

HMC434采用3 V單直流電源供電，工作頻率范圍為接近直流（方波）或200 MHz（正弦波）至8 GHz輸入頻率。

HMC434具有單端輸入和輸出，可減少元件數量并降低成本。100 kHz偏置時的低加性單邊帶(SSB)相位噪聲為-150 dBc/Hz，有助于用戶保持最佳系統噪聲性能。
數據表：*附件：HMC434使用InGaP HBT技術，8分頻，采用SMT封裝技術手冊.pdf

應用

• 直流至C頻段PLL預分頻器
• 甚小孔徑終端(VSAT)無線電
• 免執照國家信息基礎設施(UNII)和點對點無線電
• IEEE 802.11a和高性能無線電局域網(HiperLAN) WLAN
• 光纖產品
• 蜂窩/3G基礎設施

特性

• 超低SSB相位噪聲： -150 dBc/Hz
• 單端輸入/輸出
• 輸出功率：-2 dBm（典型值）
• 單電源供電：3 V
• 超小型、2.90 mm × 2.80 mm、6引腳SOT-23表貼封裝

框圖

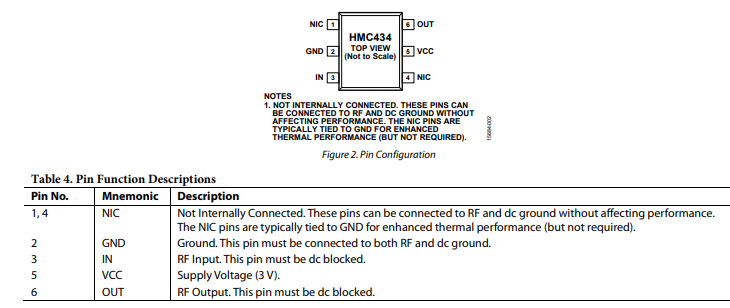

引腳配置描述

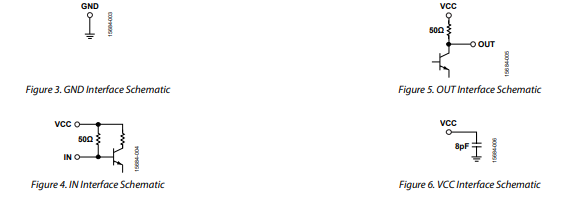

接口示意圖

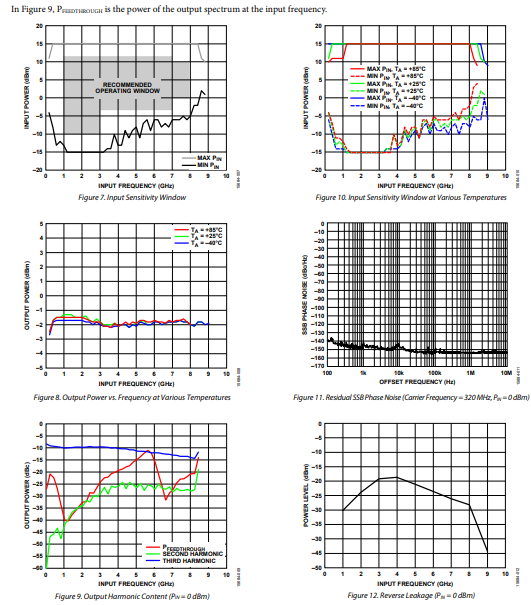

典型性能特征

應用信息：評估板印刷電路板

在應用中對所用印刷電路板（PCB）采用射頻（RF）電路設計技術。確保信號線路在接地層連接時，其特性阻抗為50歐姆（見圖14）。使用足夠數量的過孔將頂層和底層接地層連接起來。

評估板有兩個連接器，如圖14所示。射頻輸入連接器（J1）和射頻輸出連接器（J2）是印刷電路板安裝式SMA連接器。

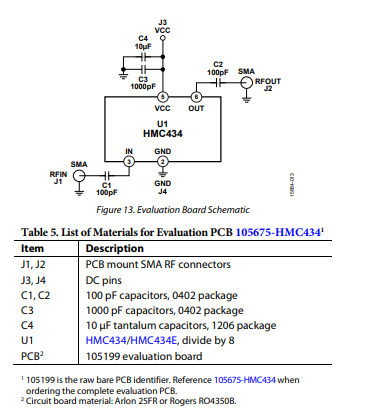

評估板由單路3V電源供電；通過J3（VCC）和J4（GND）測試點連接此電源。評估板原理圖和元件清單分別見圖13和表5。
