HMC492LP3/492LP3E InGaP HBT 2分頻 SMT，DC-18GHz技術手冊
概述
HMC492LP3（E） 是一款低噪聲 2 分頻靜態分頻器，采用 InGaP GaAs HBT 技術，采用無引腳 3x3 mm QFN 表面貼裝塑料封裝。該器件采用單個 +5V DC 電源，在 DC（帶方波輸入）至 18 GHz 輸入頻率范圍內工作。100 kHz 偏置時 -150 dBc/Hz 的低加性 SSB 相位噪聲有助于用戶保持出色的系統噪聲性能。
數據表：*附件：HMC492LP3 HMC492LP3E InGaP HBT 2分頻 SMT，DC-18GHz技術手冊.pdf
應用
- 點對點/多點無線電
- VSAT 無線電
- 光纖
- 測試設備
- 軍事
特性
- 超低 SSB 相位噪聲： -150 dBc/Hz
- 超寬帶寬
- 輸出功率：-4 dBm
- 單直流電源：+5V
- 3x3 mm QFN SMT 封裝

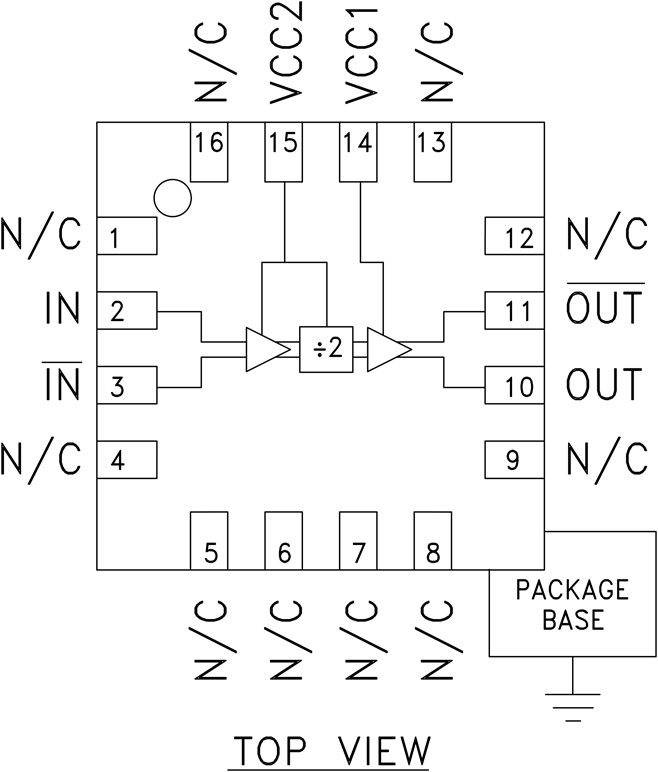

邏輯圖

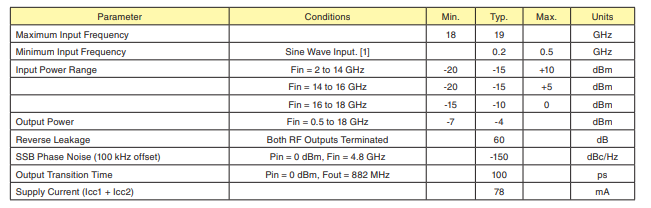

電氣規格
引腳描述

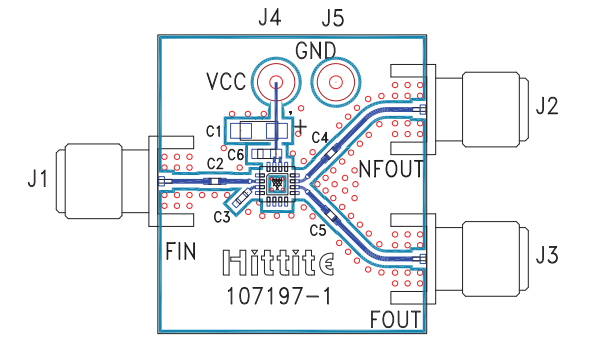

評估PCB

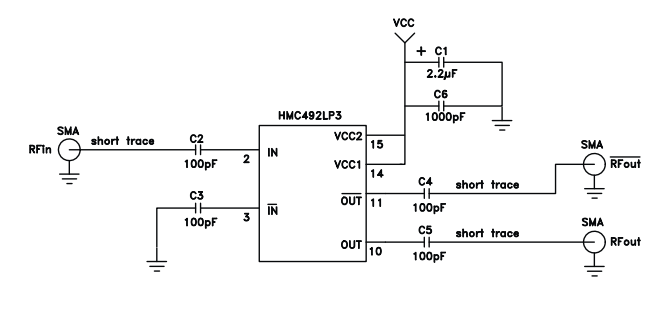

應用電路
