近期深圳某企業送修一臺Agilent安捷倫E5061A-1.5G-2P矢量網絡分析儀，報修故障是不能掃描。隨后工程師立即進行拆機檢測，發現與客戶報修故障一致。

維修案例：Agilent安捷倫E5061A矢量網絡分析儀不開機維修

安捷倫E5061A網絡分析儀掃描故障維修

一、儀器名稱：安捷倫E5061A矢量網絡分析儀

二、報修故障：不能掃描

安捷倫E5061A網絡分析儀掃描故障維修

三、故障檢測及維修：

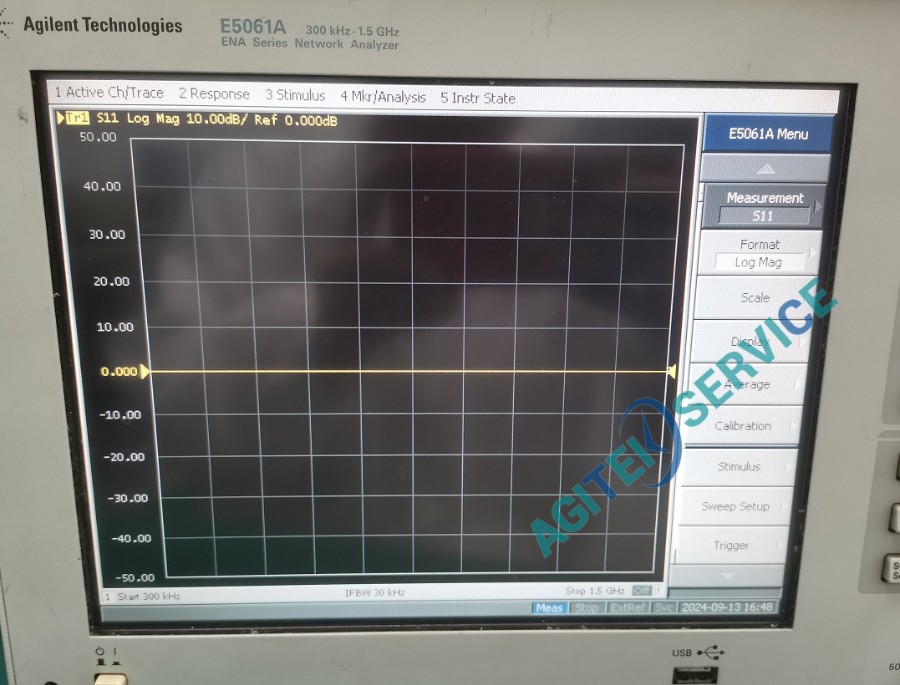

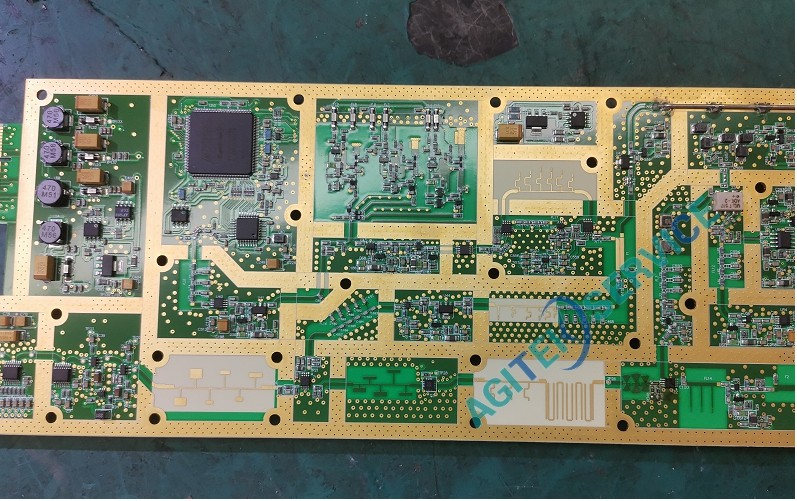

首先拿到儀器觀察外觀后沒有問題，上電開機進系統發現基線偏置在最底部，并且有報錯不能掃描，報修故障和客戶描述一致。拆機直接檢查輸出板，輸出板和主控制板通訊故障導致不能掃描，維修輸出板后裝機測試輸出正常，到此維修結束，交給質檢對儀器進行詳細的指標檢驗。

安捷倫E5061A網絡分析儀掃描故障維修

四、Agilent安捷倫E5061A矢量網絡分析儀安泰維修中心可維修故障：

1.無法正常開機

2.端口無響應或信號異常

3.測試結果異?；蛐?zhǔn)失敗

4.顯示故障：屏幕無顯示、花屏、屏幕拖屏或頻率失鎖等。

5.按鍵或旋鈕無反應

6.接口故障：：如前800M失鎖、接收源錯誤、NOIE不夠、PORT線掉等。

7.其他故障：開機報錯、自檢報錯、GPIB通訊不良等。

此外，在日常使用安捷倫E5061A矢量網絡分析儀時，還應注意以下幾點以避免故障的發生：

1.適當使用隔直電容、限幅器或外接衰減器以保護儀器輸入電路。

2.避免彎折或碰撞與儀器射頻端口相連的電纜或被測設備。

3.確保與儀器射頻端口相連的電纜或被測設備被適當支撐。

4.使用力矩扳手與射頻端口相連接。

5.避免混淆50歐和75歐的電纜或接頭。

6.盡量減少連接的次數以減少磨損。

7.轉換頭使用前要先檢查是否有臟污凹痕或其它破損跡象。

8.清潔臟污的接頭以避免電接觸不良。

9.在防靜電工作區工作，避免靜電損壞電子元件。

以上就是關于安捷倫E5061A矢量網絡分析儀不能掃描安泰維修過程分享，如果您的安捷倫矢量網絡分析儀出現問題，請及時聯系我們，安泰維修中心提供免費技術咨詢和免費故障檢測服務。更多網絡分析儀維修請關注www.agitekservice.com
