TPSM8286xA 器件系列包括 4A 和 6A 降壓轉換器電源模塊，專為實現小尺寸解決方案和高效率而設計。電源模塊集成了同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。扁平緊湊的解決方案專為通過標準表面貼裝設備進行自動組裝而設計。即使使用較小的輸出電容器，也可以通過 DCS-Control 架構和出色的負載瞬態性能實現嚴格的輸出電壓精度。在中重負載下，轉換器以 PWM 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。支持排序配置的 EN 和 PG 引腳帶來了靈活的系統設計。集成的軟啟動減少了輸入電源所需的浪涌電流。RDJ 封裝支持 1.4mm 高的薄型設計。
*附件：tpsm82864a.pdf

特性

• 效率高達 96%
• 出色的熱性能
• 1% 輸出電壓精度
• DCS-Control 拓?fù)浣Y(jié)構可實現快速瞬態響應
• 專為滿足低 EMI 要求而設計
  • MagPack 技術屏蔽電感和 IC
  • 無鍵合絲封裝
  • 通過優化的引腳布局簡化布局
• 2.4V 至 5.5V 輸入電壓范圍
• 相同的器件部件號提供：
  • 0.6V 至 VIN 可調輸出電壓
  • 13 個集成固定輸出電壓選項
  • 強制 PWM 或省電模式
• 帶窗口比較器的電源正常指示器
• 2.4MHz 開關頻率
• 4μA 工作靜態電流
• 輸出電壓放電
• 100% 占空比模式
• –40°C 至 125°C 工作溫度范圍
• 具有 0.5mm 間距的 QFN 封裝：
  • RDJ、RDM：3.5 毫米 × 4.0 毫米
  • RCF （MagPack）：2.3 毫米 × 3.0 毫米
• 小設計尺寸：
  • RDJ、RDM：35mm2 設計尺寸
  • RCF （MagPack）：28mm2 設計尺寸
• 還提供 I2C 接口：TPSM82866C

參數

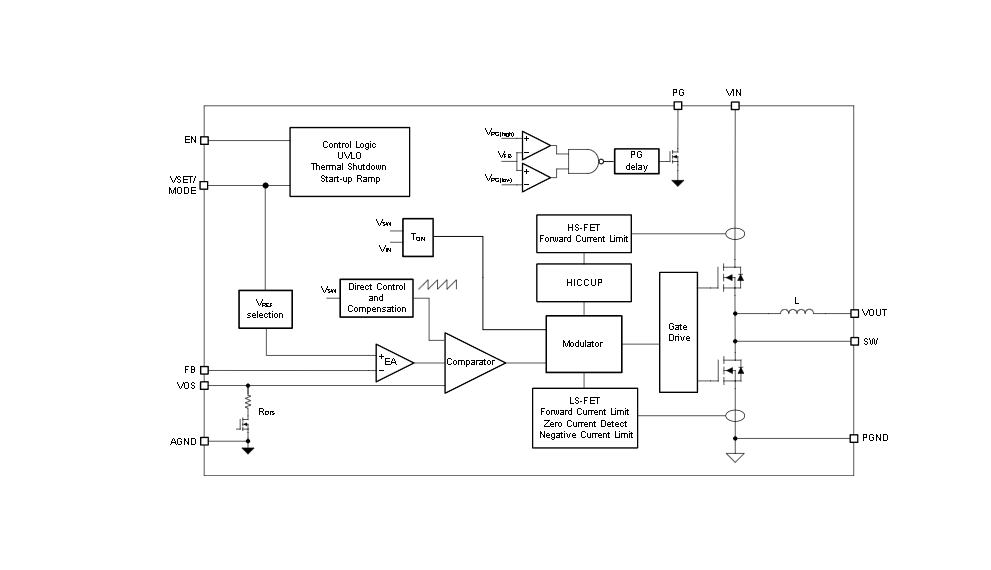

方框圖

1. 產品概述

• ?類型?：4A/6A 同步降壓電源模塊，集成電感器
• ?輸入電壓范圍?：2.4V 至 5.5V
• ?輸出電壓范圍?：0.6V 至 VIN 可調，或固定輸出電壓選項
• ?封裝?：RDJ/RDM（3.5mm × 4.0mm）、RCF（MagPack，2.3mm × 3.0mm）
• ?應用?：FPGA、CPU、ASIC 核心供電，光學模塊，工業傳輸，工廠自動化與控制，航空航天與國防

2. 主要特性

• ?高效率?：高達 96%
• ?低熱阻?：多種封裝選項，具有優秀的熱性能
• ?輸出電壓精度?：1%
• ?快速瞬態響應?：DCS-Control 拓?fù)浣Y(jié)構
• ?低 EMI?：MagPack 技術屏蔽電感和 IC
• ?靈活的操作模式?：強制 PWM 或節電模式
• ?集成功能?：軟啟動、輸出電壓放電、100% 占空比模式、電源良好指示器

3. 功能描述

• ?DCS-Control 拓?fù)?/strong>?：結合滯環、電壓和電流模式控制的優點，實現無縫的 PWM 到 PSM 轉換。
• ? 電源保存模式（PSM） ?：輕載時自動降低開關頻率，提高效率。
• ?強制 PWM 模式?：通過 VSET/MODE 引腳選擇，適用于需要低輸出電壓紋波的應用。
• ?低壓差操作?：100% 占空比模式，適用于電池供電應用。
• ?軟啟動?：避免啟動時的浪涌電流，并平滑輸出電壓上升。
• ?過流保護和短路保護?：具有 hiccup 模式，防止過載和短路損壞。

4. 電氣特性

• ?靜態電流?：4μA（操作），0.241μA（關機）
• ?開關頻率?：2.4MHz（固定）
• ?輸出電壓精度?：固定電壓模式下，無負載時 -1% 至 -2%（根據溫度范圍）
• ?反饋電壓?：0.6V（典型值）
• ?熱關斷閾值?：約 150°C

5. 應用電路

• ?典型應用?：提供了固定輸出電壓和可調輸出電壓的應用電路圖。
• ?設計步驟?：包括輸出電壓設置、輸入/輸出電容選擇、布局考慮等。

6. 布局與熱設計

• ?布局指南?：推薦將輸入電容放置在 VIN 和 PGND 引腳附近，輸出電容放置在 VOUT 和 PGND 引腳附近，以減少噪聲和提高性能。
• ?熱設計?：通過優化 PCB 設計和增加熱耦合來提高散熱性能。

7. 開發支持

• ?WEBENCH? Power Designer?：支持電路設計和仿真。
• ?技術文檔?：提供相關的應用報告、技術簡報和白皮書。
• ?支持論壇?：TI E2E? 支持論壇提供快速的設計幫助和驗證答案。

8. 訂購信息

• ?封裝選項?：RDJ、RDM（B0QFN，23 引腳），RCF（QFN-FCMOD，15 引腳）
• ?操作溫度范圍?：-40°C 至 125°C
• ?生態計劃?：符合 RoHS 要求
