概述
AD8338是一款可變?cè)鲆娣糯笃?/u>(VGA)，適合要求全差分信號路徑、低功耗、低噪聲和在LF至18MHz頻段內具有精確定義增益的應用。如果需要的話，該器件也可以采用單端信號源工作。
數據表：*附件：AD8338具有80dB增益范圍的低頻至18MHz VGA技術手冊.pdf

基本增益函數為線性dB，標稱增益范圍為0 dB至80 dB；標稱增益范圍與增益引腳上0.1V至1.1V的控制電壓相對應。增益范圍可以通過直接連接至內部求和結點的INPD和INMD引腳進行上下調節。例如，如果將一個47 Ω的電阻施加于INPD和INMD引腳上，增益范圍設定為20 dB至100 dB，并且折合到輸入端的噪聲電平為1.5 nV√Hz。

AD8338包含額外的電路來實現失調校正和自動增益控制(AGC)功能。直流失調電壓通過表現為高通濾波器的失調校正電路來消除。高通濾波器的轉折頻率由一個外部電阻設置。AGC功能可以改變AD8338的增益來維持恒定的均方根輸出電壓。用戶施加的電壓控制目標輸出均方根電壓。用戶在DETO引腳施加的接地電容則控制AGC電路的響應時間。

AD8338還允許用戶訪問內部求和結點，籍此提供額外的多功能性。只需幾個分立器件，用戶就可以自定義該器件的增益、帶寬、輸入阻抗及噪聲性能，以滿足自身應用的需求。

AD8338采用3.0V至5.0V的單電源供電，能效極高，僅消耗低至3mA的靜態電流。AD8338采用符合RoHS標準的3 mm 3 mm、16引腳LFCSP封裝，額定溫度范圍為-40℃至+85工業溫度范圍。

應用

• 電感遙測系統前端
• 超聲信號接收器
• 用于驅動ADC的信號壓縮
• AGC放大器

特性

• 壓控增益范圍：0dB至80dB
• 增益為40dB時，電源電流為3 mA
• 工作頻率范圍：低頻(LF)至18 MHz
• 電源電壓范圍：3.0 V至5.0 V
• 低噪聲：4.5 nV/√Hz在80dB增益
• 全差分信號路徑
• 失調校正（失調零點）功能
• 1.5 V內部基準電壓源
• 16引腳LFCSP
• 自動增益控制功能
• 對高動態范圍信號具有寬增益范圍

框圖

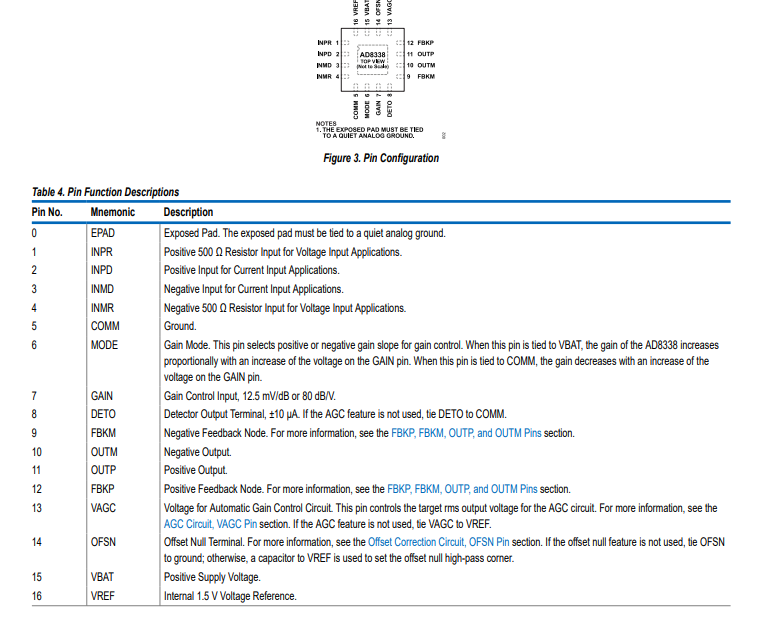

引腳配置描述

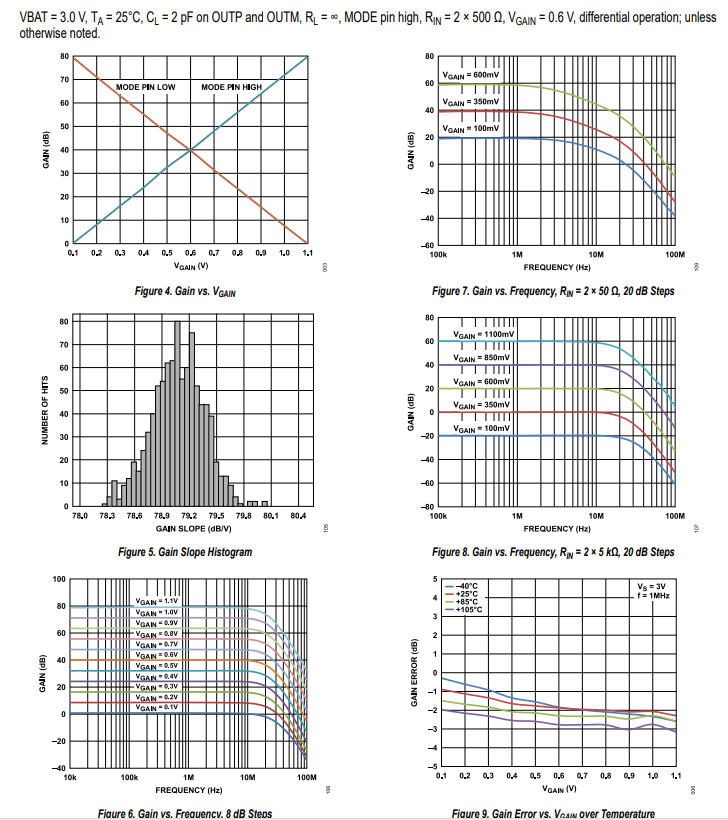

典型性能特征

應用信息

AD8338的卓越性能使其在各種增益下都能實現平坦響應，具備軌到軌輸出信號擺幅、高驅動能力，并且在最大增益下以20 mW的低靜態功率實現非常高的動態范圍。這些特性使AD8338成為電池供電設備、低頻和基帶應用以及許多其他應用的絕佳選擇。

簡單開關鍵控（OOK）接收器

對于低復雜度、低功耗的數據通信，利用調制載波在開 - 關狀態下構建的簡單鏈路為設計者提供了一種快速且經濟高效的解決方案。此類設計應用廣泛，包括近場通信、非干涉機械系統、低數據速率傳感器、射頻識別標簽等等。

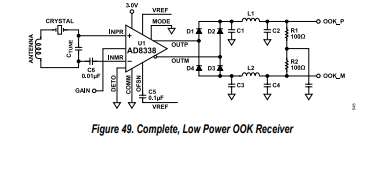

圖49所示的原理圖展示了一個完整的電感式遙測開關鍵控（OOK）前端。晶體針對目標接收頻率進行切割，形成一個非常窄帶的濾波器，通常在6.78 MHz的工業、科學和醫療（ISM）頻段附近。

AD8338對信號進行放大（增益由外部控制器設置 ），并驅動一個全波整流電橋。電橋的輸出隨后經過低通濾波，連接到100Ω負載。這種設計能有效抑制射頻信號，出色地恢復基帶信息（即決策電路的恢復 ）。

電抗性濾波器組件（電容C1至C4、電感L1和L2 ）決定了基帶恢復性能。在設計權衡中，以犧牲基帶響應為代價來?yè)Q取射頻抑制。

表7給出了兩種數據速率下這些組件的典型值。請注意，電容C1至C4的值相等，電感L2與電感L1的值相同。

表7. 電抗性濾波器中組件的典型值
