---/// 濾波電路的形式 ///---
濾波電路在EMC設計中主要用于衰減高頻噪聲,因此通常設計為低通濾波器。根據應用場景的不同,可以選擇多種濾波器結構。

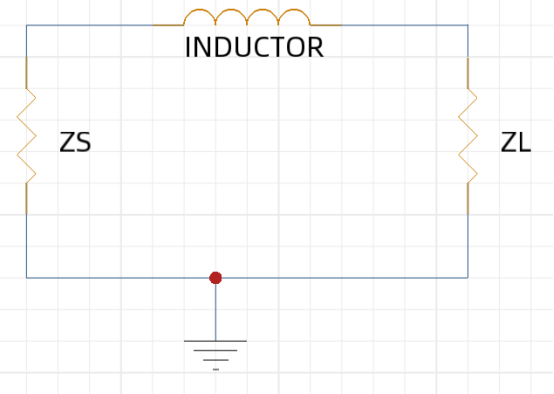

電感濾波器適合高頻時源阻抗和負載阻抗較小的情況。

電容濾波器則適用于高頻時源阻抗和負載阻抗較大的場合。

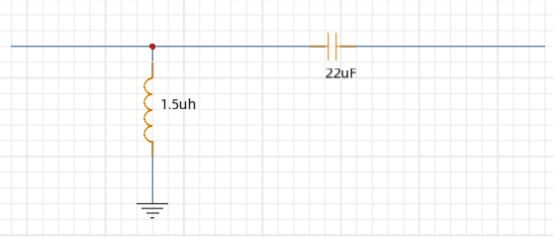

電容濾波器(為昕原理圖工具 Jupiter 繪制)
L形濾波器有兩種變體,一種適合源阻抗小而負載阻抗大的場景,另一種則適用于源阻抗大而負載阻抗小的情況。

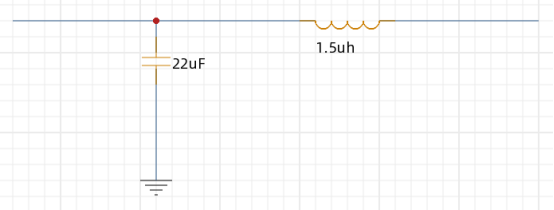

L形濾波器(為昕原理圖工具 Jupiter 繪制)
Π型濾波器,當高頻時源阻抗與負載阻抗均較大時,Π型濾波器是理想選擇;

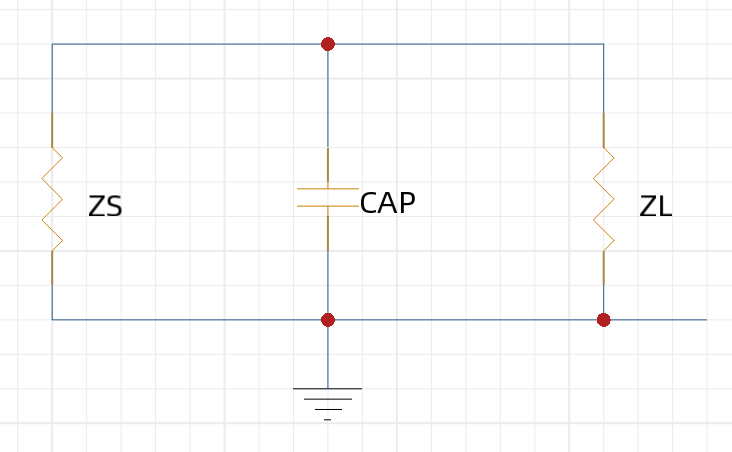

Π型濾波器(為昕原理圖工具 Jupiter 繪制)
T型濾波器,而當源阻抗與負載阻抗都較小時,T型濾波器更為適合。

T型濾波器(為昕原理圖工具 Jupiter 繪制)
此外,電源EMI濾波器也是一種常見應用,專門用于抑制電源系統中的電磁干擾。

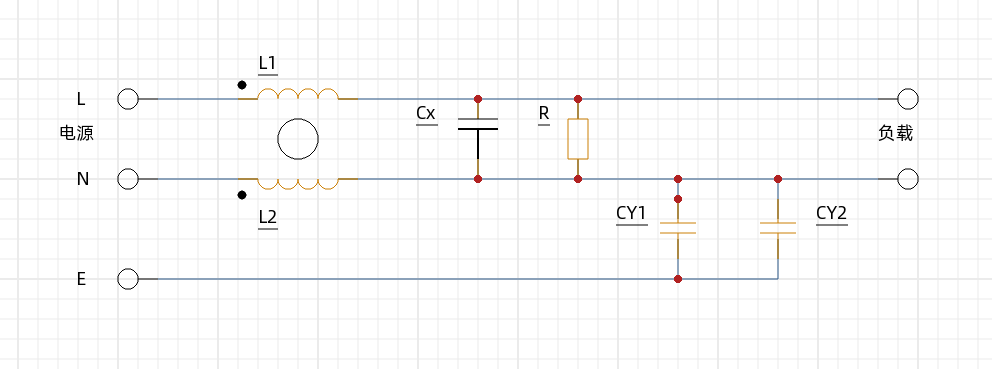

電源EMI濾波器(為昕原理圖工具 Jupiter 繪制)
濾波電路的布局與布線
在設計濾波電路的布局與布線時,需要嚴格遵循幾項重要原則。
首先,濾波電路必須使用低阻抗地,并確保不同功能電路之間不存在共地阻抗,以避免干擾。
其次,濾波電路的輸入和輸出線路應保持分離,不能交叉走線。
應盡量縮短信號路徑并保持簡潔,同時盡可能減小濾波電容的等效串聯電感(ESL)和等效串聯電阻(ESR)。
最后,接口濾波電路應放置在盡可能靠近接插件的位置,以提高濾波效果。
---/// 電容在PCB的EMC設計中的應用 ///---
濾波電容的種類
電容是PCB的EMC設計中最廣泛使用的元件之一,根據功能可分為三類:
1,去耦電容用于打破系統或電路端口間的耦合;
2,旁路電容為瞬態能量提供到地的低阻抗通路;
3,儲能電容則確保負載快速變化時電壓穩定。
實際使用的電容并非理想元件,而是具有等效串聯電感和電阻的復合結構。這導致濾波電容不是理想的低通濾波器,而是表現為以自諧振點為中心的帶通濾波特性。
電容自諧振問題
實際使用的電容并非理想元件,而是具有等效串聯電感和電阻的復合結構。這導致濾波電容不是理想的低通濾波器,而是表現為以自諧振點為中心的帶通濾波特性。

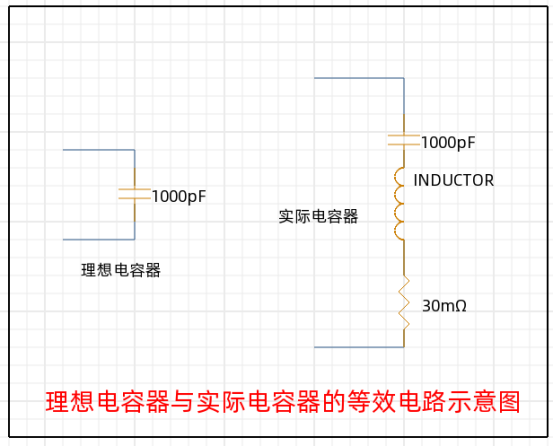

理想電容器與實際電容器的等效電路示意圖(為昕原理圖工具 Jupiter 繪制)
當多個電容并聯使用時,由于ESL和ESR的存在,會產生反諧振問題,在某些頻段可能導致阻抗增加而非減小。這一現象與電容的ESR值成反比,隨著ESR減小,反諧振點的阻抗會增大。因此,在設計中應選擇電容值在較大范圍內均勻分布且ESR適中的電容組合,而非使用少量ESR極小的電容。此外,電容的封裝和結構也會影響其ESL值,進而影響諧振特性,應盡量選擇ESL較小的電容。

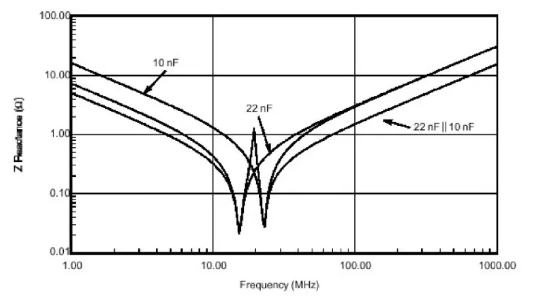

單個電容的實際幅頻特性
圖A給出了電容并聯的等效原理圖,圖B給出了它們的真實的幅度-頻率特性。

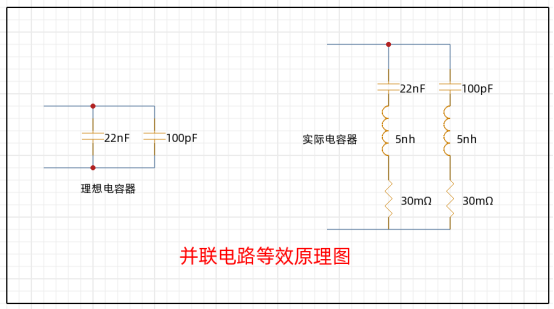

圖A并聯電容的等效原理圖(為昕原理圖工具 Jupiter 繪制)

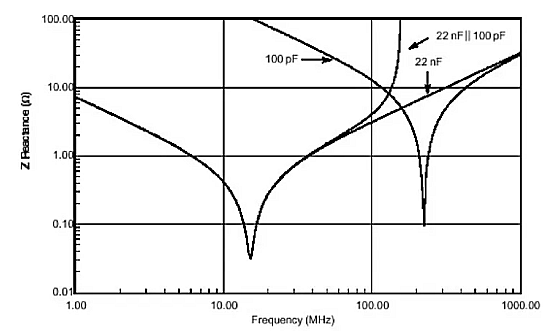

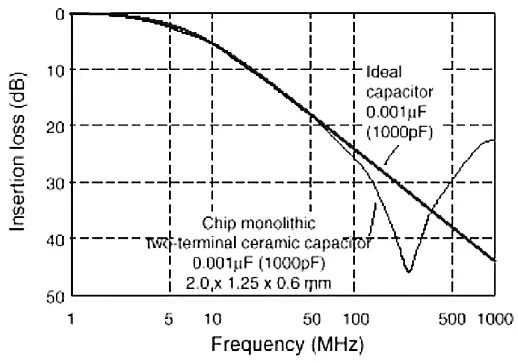

圖B并聯電容的真實幅頻特性
去耦電容與旁路電容的設計建議
對于去耦和旁路電容,建議根據產品資料中的自諧振特性選擇適合設計需求的電容,并在需要的頻率范圍內添加足夠多的電容。每個IC電源管腳附近至少應放置一個去耦電容,并盡可能將旁路電容與IC放在同一PCB平面上。對于多時鐘系統,可考慮分割電源平面并為每部分使用合適容值的電容。當系統時鐘頻率變化范圍較寬時,可并聯容值比接近2:1的兩個電容,以提供更寬的低阻抗區間。

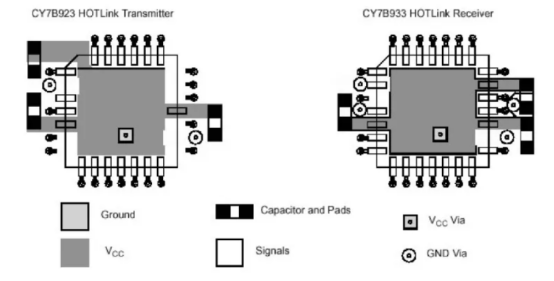

布局舉例

多始終系統的去耦電容的設計
儲能電容的設計
儲能電容則用于保證負載快速變化時供電電壓的穩定性,可分為板極儲能電容和器件級儲能電容。板極儲能電容在單板上均勻分布,確保整體供電穩定;器件級儲能電容則放置在高頻、高功耗器件周圍,保證局部供電穩定。通常選用表貼封裝的鉭電容,根據需要選擇不同容值,并在同一供電電壓的芯片群落內均勻分布。

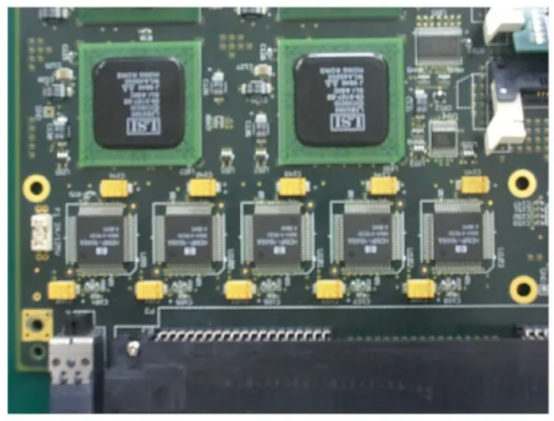

儲能電容的分布
-
