DCPA1 系列是 1W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCPA1 系列器件至少需要兩個外部元件，包括片上器件保護，并能夠與外部時鐘同步。

這種特性和小尺寸的組合使 DCPA1 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。
*附件：dcpa10512.pdf

特性

• 2kVDC 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 7 引腳 SOP 封裝
• 輸入電壓：5 V ±10%
• 輸出電壓：±5 V、±12 V 或 ±15 V
• 軟啟動以減少浪涌電流
• 頻率同步
• 熱保護
• 短路保護
• 高效率

參數

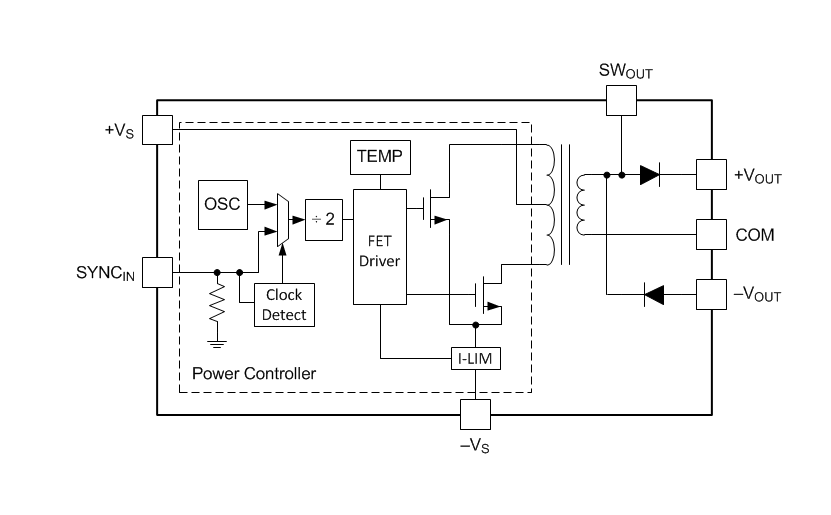

方框圖

1. 產品概述

• ?類型?：1W，2000V DC隔離，未穩壓DC/DC轉換器模塊
• ?隔離等級?：2kV DC（操作隔離），連續工作電壓60V DC / 42.5V AC
• ?封裝?：7-Pin PDIP和SOP封裝
• ?應用?：信號路徑隔離、地環路消除、數據采集、工業控制和測試設備

2. 主要特性

• ?高效率?：典型效率高達87%
• ?小尺寸?：適合高密度PCB設計
• ?軟啟動?：減少上電時的浪涌電流
• ?頻率同步?：可與外部時鐘同步，減少系統噪聲
• ?熱保護?：內置熱關斷保護，防止過熱損壞
• ?短路保護?：內置電流限制保護，防止輸出短路損壞

3. 電氣特性

• ?輸入電壓?：5V ±10%
• ?輸出電壓?：±12V（DCPA10512），±5V和±15V也有對應型號
• ?輸出功率?：1W
• ?效率?：在滿載時典型效率為87%
• ?輸出電壓紋波?：在C_OUT=1μF時，50%負載下小于20mVpp
• ?啟動時間?：軟啟動時間典型值為5ms

4. 功能描述

• ?隔離?：使用變壓器隔離，符合UL1950安全標準
• ?電源級?：采用推挽中心抽頭拓?fù)浣Y(jié)構，工作頻率為425kHz
• ?輸入和輸出電容?：需要至少2.2μF的低ESR陶瓷輸入電容和1.0μF的輸出電容
• ?振蕩器和看門狗?：內置850kHz振蕩器，可同步至外部時鐘；看門狗電路監控振蕩器工作
• ?SW OUT引腳?：直接連接到變壓器次級的一個繞組，不推薦從該引腳拉電流

5. 應用信息

• ?紋波減少?：推薦使用至少1μF的輸出電容來減少輸出電壓紋波
• ?串聯連接?：多個DCPA10512模塊可以串聯使用，以提供非標準電壓軌
• ?并聯連接?：多個DCPA10512模塊的輸出可以并聯，以提供更高的輸出功率（僅適用于單輸出設備）

6. 典型應用

• ?設計示例?：提供了詳細的設計要求和設計步驟，包括輸入電容、輸出電容的選擇，以及PCB布局建議

7. 布局指南

• ?布局建議?：提供輸入和輸出電源及地平面，以減少銅損；解耦電容應盡可能靠近相應的引腳

8. 封裝與尺寸

• ?封裝類型?：7-Pin PDIP（NVA）和SOP（DUA）
• ?尺寸?：PDIP封裝為19.18mm x 10.60mm，SOP封裝為（未提供具體尺寸，但通常為小型封裝）
