DCR01 系列是一系列高效、輸入隔離、輸出穩壓 DC/DC 轉換器。除了 1W 標稱電流隔離輸出功率能力外，該系列 DC/DC 轉換器還提供極低的輸出噪聲、熱保護和高精度。
*附件：dcr010503.pdf

這種特性和小尺寸的組合使 DCR01 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC，42.5 VAC
• UL1950 認證組件
• 10 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V 或 24 V
• 輸出電壓：3.3 V 或 5 V
• 設備到設備同步
• 400kHz 開關頻率
• 短路保護
• 熱保護
• 高效率
• 55°C 時 125 次調整

參數

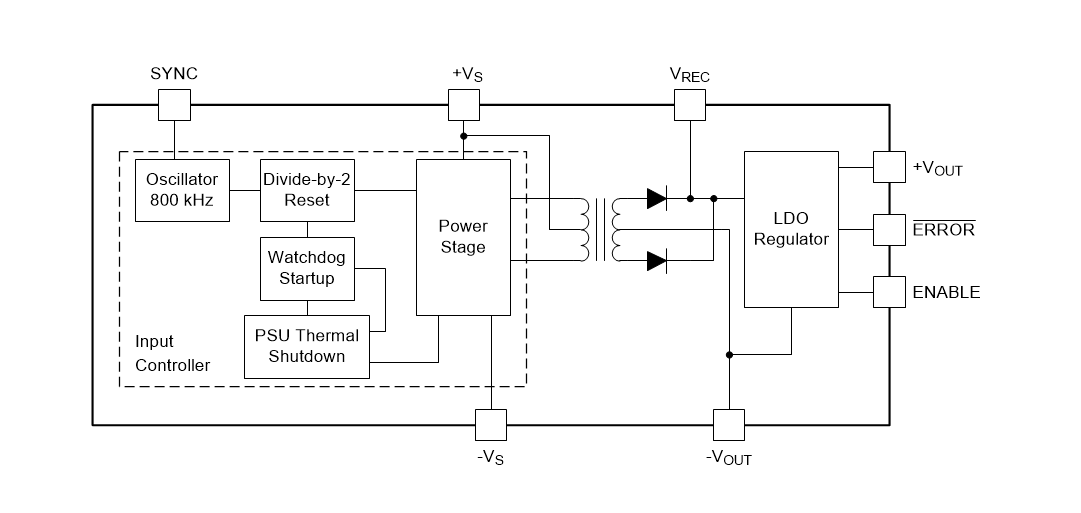

方框圖

一、產品概述

DCR010503是一款由德州儀器（Texas Instruments）生產的1W、1000V RMS隔離、輸出可調DC/DC轉換器模塊。該模塊具有高效率、低輸出噪聲和熱保護等特點，適用于多種應用場景，如點用電源轉換、數字接口電源、地回路消除和電源噪聲降低。

二、關鍵特性

• ?隔離特性?：1kV隔離（操作測試），連續電壓應用可達60VDC或42.5VAC。
• ?輸入電壓?：5V。
• ?輸出電壓?：3.3V或5V。
• ?封裝類型?：10引腳PDIP和12引腳SOP封裝。
• ?附加功能?：設備間同步、短路保護、熱保護、高效率（125 FITs at 55°C）。

三、電氣特性

• ?輸出電壓準確度?：±2%。
• ?線路調整率?：1mV/V（最大值）。
• ?負載調整率?：1%（最大值）。
• ?隔離電壓?：1kV RMS（1秒測試）。
• ?連續工作電壓?：隔離屏障60VDC，42.5VAC。
• ?效率?：隨負載變化，具體值參見數據表。

四、應用

• ?點用電源轉換?：提供高效的電源轉換解決方案。
• ?數字接口電源?：為數字接口提供穩定的電源。
• ?地回路消除?：通過隔離減少地回路問題。
• ?電源噪聲降低?：低輸出噪聲特性有助于降低系統電源噪聲。

五、功能描述

• ?隔離類型?：操作隔離，適用于信號隔離，不適用于安全隔離。
• ?功率級?：采用推挽中心抽頭拓?fù)浣Y(jié)構，開關頻率為400kHz。
• ?整流與穩壓?：輸出經全波整流和濾波，內部集成低壓差線性穩壓器（LDO）提供穩定輸出電壓。
• ?同步功能?：允許多個設備同步工作，減少系統噪聲。
• ?保護與監控?：包括熱保護、短路保護以及ERROR標志輸出，用于監控內部穩壓器的工作狀態。

六、典型應用與實現

• ?單電壓輸出?：通過簡單連接即可實現單電壓輸出，ERROR和ENABLE引腳提供額外的控制和監控功能。
• ?多電壓輸出?：通過組合多個DCR01模塊，可以生成多個正電壓或雙極性電壓輸出。

七、布局與熱考慮

• ?布局指南?：建議輸入和輸出電源及地平面提供低阻抗路徑，解耦電容應盡可能靠近相應引腳放置。
• ?熱管理?：由于設備功率密度較高，建議在輸入和輸出軌上提供地平面以提高散熱效率。

八、封裝與可用性

• ?封裝選項?：提供PDIP和SOP兩種封裝類型，滿足不同應用需求。
• ?產品狀態?：活躍，推薦用于新設計。

九、注意事項

• 在使用過程中，請確保輸入電壓和輸出電壓在規格范圍內，以避免損壞設備。
• 考慮到熱管理和布局對性能的影響，請遵循布局指南進行PCB設計。
• 該產品僅適用于信號隔離，不得用于需要安全隔離的電路。
