DCP02 系列是 2W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCP02 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出禁用和開關頻率同步。
*附件：dcp022415d.pdf

這種特性和小尺寸的組合使 DCP02 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V、15 V 或 24 V
• 輸出電壓：3.3 V、±5 V、7 V、9 V、±12 V 或 ±15 V
• 設備到設備同步
• 熱保護
• 短路保護
• 高效率

參數

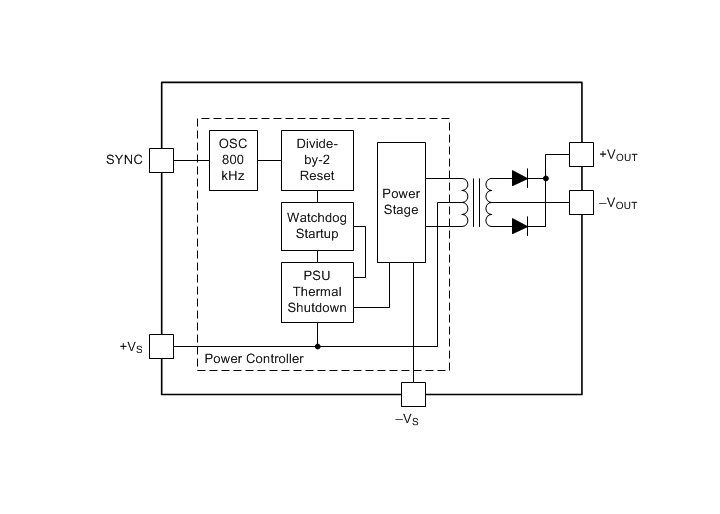

方框圖

一、產品概述

DCP022415D是一款由德州儀器（Texas Instruments）生產的2W、1000V RMS隔離、未穩壓DC/DC轉換器模塊。該模塊提供高達2W的隔離輸出功率，支持多種輸入和輸出電壓組合，并具有設備間同步、熱保護、短路保護等功能。

二、關鍵特性

1. 高隔離電壓

• ?隔離電壓?：1000V RMS（操作測試），持續工作電壓60V DC或42.5V AC。

2. 寬輸入電壓范圍

• ?輸入電壓?：支持5V、12V、15V或24V。

3. 多輸出電壓選項

• ?輸出電壓?：支持3.3V、±5V、7V、9V、±12V或±15V。

4. 高效率與保護功能

• ?效率?：高效率設計，適合各種應用。
• ?保護功能?：包括熱保護、短路保護等。

5. 靈活的封裝選項

• ?封裝類型?：提供7引腳PDIP和12引腳SOP兩種封裝選項。

三、應用領域

• 信號路徑隔離
• 地環路消除
• 數據采集
• 工業控制與儀器儀表
• 測試設備

四、電氣特性

• ?最大輸出功率?：2W
• ?隔離測試電壓?：1kV AC，持續1秒
• ?連續工作電壓?：60V DC或42.5V AC
• ?工作溫度范圍?：-40°C至85°C
• ?熱關斷溫度?：150°C

五、功能描述

1. 隔離

• 采用操作隔離，適用于信號隔離，不適用于需要增強隔離的安全電路。

2. 功率級

• 使用推挽中心抽頭拓?fù)?，工作頻率為400kHz（通過800kHz振蕩器分頻得到）。

3. 振蕩器與看門狗電路

• 內置800kHz振蕩器，可與其他DCP02系列設備或外部源同步，以最小化系統噪聲。
• 看門狗電路監控振蕩器電路的運行狀態。

4. 同步功能

• 支持多達8個設備的同步，通過連接SYNC引腳實現。

5. 熱關斷

• 內置熱關斷電路，當芯片溫度超過150°C時自動關斷。

六、典型應用

文檔提供了DCP022415D的典型應用電路圖，展示了如何連接輸入電壓、輸出電壓、同步引腳等，并給出了詳細的設計要求和步驟。

七、布局指導

• ?輸入和輸出電源及地平面?：提供低阻抗路徑，減少損耗。
• ?解耦電容?：靠近設備引腳放置，以減少噪聲和紋波。
• ?SYNC引腳布局?：保持SYNC引腳連接短而窄，以減少雜散電容。

八、文檔支持

• 提供了詳細的數據手冊，包括規格、電氣特性、典型特性曲線、應用信息、布局指導等。
• 支持通過TI的E2E論壇獲取快速、經驗證的設計幫助。
