DCP02 系列是 2W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCP02 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出禁用和開關頻率同步。
*附件：dcp022405.pdf

這種特性和小尺寸的組合使 DCP02 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V、15 V 或 24 V
• 輸出電壓：3.3 V、±5 V、7 V、9 V、±12 V 或 ±15 V
• 設備到設備同步
• 熱保護
• 短路保護
• 高效率

參數

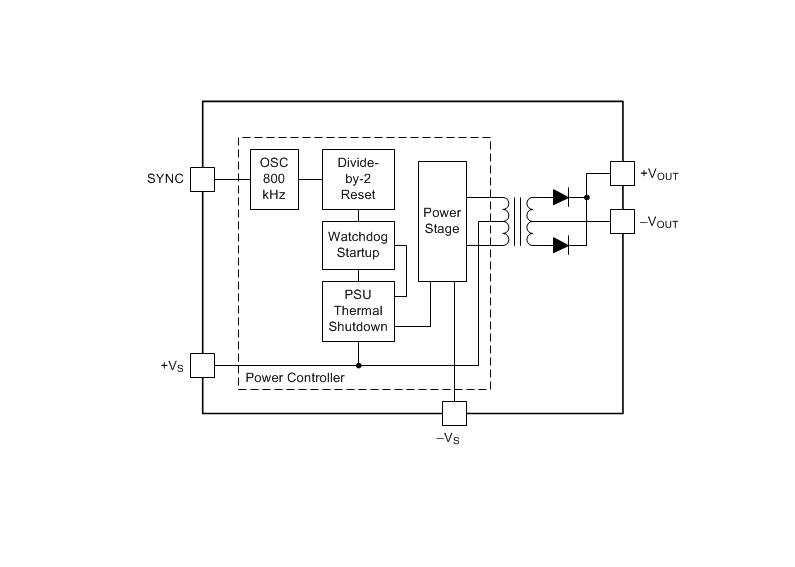

方框圖

一、產品概述

DCP022405是一款由德州儀器（Texas Instruments）生產的2W、1000V RMS隔離、非穩壓DC/DC轉換器模塊。該模塊具有高效率、小尺寸和多種保護功能，適用于信號路徑隔離、地回路消除、數據采集、工業控制和測試設備等應用場景。

二、關鍵特性

• ?隔離特性?：1kV隔離（操作測試），連續工作電壓可達60VDC或42.5VAC。
• ?輸入電壓?：支持5V、12V、15V或24V輸入。
• ?輸出電壓?：提供多種輸出電壓選項，包括3.3V、±5V、7V、9V、±12V或±15V。
• ?封裝類型?：提供7引腳PDIP和12引腳SOP兩種封裝。
• ?附加功能?：設備間同步、熱保護、短路保護。

三、電氣特性

• ?輸出功率?：最大2W。
• ?輸出電壓紋波?：在輸出電容為1μF，負載為50%時，輸出電壓紋波小于20mVpp。
• ?效率?：典型效率高達89%，具體值取決于輸入電壓、輸出電壓和負載條件。
• ?線路調整率?：在負載電流恒定的情況下，輸出電壓隨輸入電壓變化的調整率不超過15%。
• ?負載調整率?：在輸入電壓恒定的情況下，輸出電壓隨負載電流變化的調整率在規定范圍內。

四、功能描述

• ?隔離類型?：操作隔離，適用于信號隔離場景，不適用于需要安全隔離的電路。
• ?功率級?：采用推挽中心抽頭拓?fù)浣Y(jié)構，開關頻率為400kHz（由800kHz振蕩器分頻得到）。
• ?同步功能?：允許多個DCP02系列設備通過SYNC引腳同步工作，減少系統噪聲。
• ?保護與監控?：集成熱保護電路，當芯片溫度超過150°C時自動關斷；同時提供短路保護功能。

五、應用與實現

• ?典型應用?：適用于需要信號路徑隔離的各種電子設備，如數據采集系統、工業控制設備等。
• ?設計實現?：設計時需選擇合適的輸入和輸出電壓，并配置適當?shù)妮斎牒洼敵鲭娙菀詼p小紋波和噪聲。同時，注意布局和布線以優化性能。

六、布局與熱管理

• ?布局指南?：建議在輸入和輸出端使用地平面和電源平面以提供低阻抗路徑；解耦電容應盡可能靠近相應引腳放置以減少損耗。
• ?熱管理?：由于設備功率密度較高，建議采取適當?shù)纳岽胧缡褂蒙崞取?/li>

七、封裝與可用性

• ?封裝選項?：提供7引腳PDIP和12引腳SOP兩種封裝類型，滿足不同應用需求。
• ?產品狀態?：活躍產品，推薦用于新設計。

八、注意事項

• 在使用過程中，請確保輸入電壓和輸出電壓在規格范圍內，以避免損壞設備。
• 注意布局和布線對性能的影響，遵循布局指南進行設計。
• 該產品僅適用于信號隔離場景，不得用于需要安全隔離的電路。
