DCR01 系列是一系列高效、輸入隔離、輸出穩壓 DC/DC 轉換器。除了 1W 標稱電流隔離輸出功率能力外，該系列 DC/DC 轉換器還提供極低的輸出噪聲、熱保護和高精度。
*附件：dcr012403.pdf

這種特性和小尺寸的組合使 DCR01 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC，42.5 VAC
• UL1950 認證組件
• 10 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V 或 24 V
• 輸出電壓：3.3 V 或 5 V
• 設備到設備同步
• 400kHz 開關頻率
• 短路保護
• 熱保護
• 高效率
• 55°C 時 125 次調整

參數

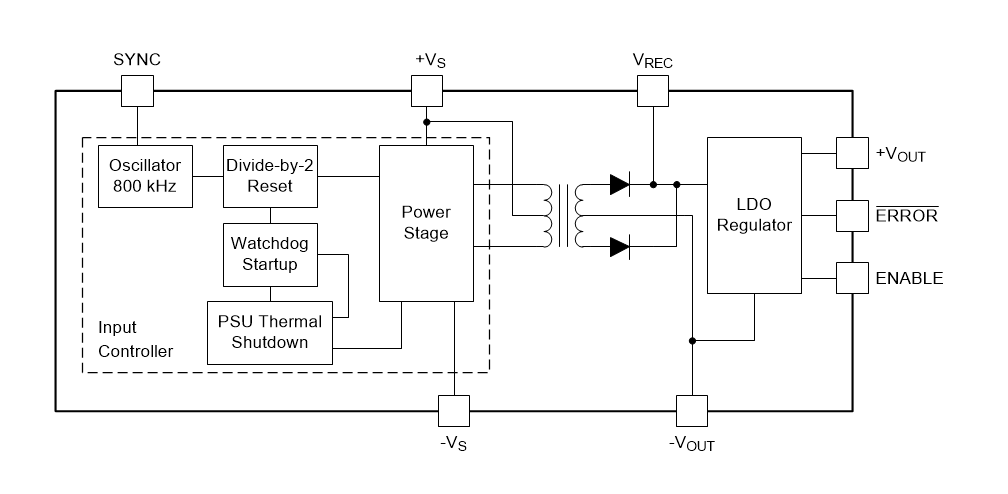

方框圖

一、產品概述

DCR012403是一款由德州儀器（Texas Instruments）生產的1W、1000V RMS隔離、輸出可調DC/DC轉換器模塊。該模塊適用于多種應用，如點用電源轉換、數字接口電源、地回路消除和電源噪聲降低。

二、關鍵特性

1. ?隔離特性?：
   • 1kV隔離（操作測試）：1秒測試。
   • 連續電壓應用：隔離屏障60VDC，42.5VAC。
2. ?輸入與輸出?：
   • 輸入電壓：24V。
   • 輸出電壓：3.3V或5V。
3. ?效率與保護?：
   • 高效率。
   • 短路保護。
   • 熱保護。
4. ?封裝與同步?：
   • 10引腳PDIP和12引腳SOP封裝。
   • 設備間同步功能。
5. ?其他特性?：
   • UL1950認證組件。
   • 400kHz開關頻率。

三、電氣特性

• ?輸出電壓準確度?：±2%。
• ?線路調整率?：1mV/V（最大值）。
• ?負載調整率?：1%（最大值）。
• ?效率?：隨負載變化，具體值參見數據表。
• ?隔離電壓?：1kV RMS（1秒測試）。
• ?連續工作電壓?：隔離屏障60VDC，42.5VAC。

四、應用

• 點用電源轉換。
• 數字接口電源。
• 地回路消除。
• 電源噪聲降低。

五、功能框圖與詳細描述

• ?功能框圖?：包括輸入、同步、使能、錯誤、整流輸出、低壓差線性穩壓器（LDO）等部分。
• ?詳細描述?：涉及隔離類型（操作隔離）、功率級、整流、穩壓器、振蕩器與看門狗、錯誤標志、同步、構造、熱考慮和去耦（紋波減少）等方面的詳細解釋。

六、典型應用與實現

• ?單電壓輸出?：通過連接ERROR、ENABLE和SYNC引腳實現。
• ?生成兩個正輸出電壓?：使用兩個自同步的DCR01模塊。
• ?生成雙極性電壓?：通過兩個自同步的DCR01模塊產生±5V電壓。

七、布局指南

• 輸入和輸出電源及地平面提供低阻抗路徑。
• 輸入和輸出解耦電容應盡可能靠近相應引腳放置。
• 如果使用SYNC引腳，跟蹤線應盡量短，避免雜散電容。

八、封裝與可用性

• 提供PDIP和SOP封裝選項。
• 產品狀態為活躍，推薦用于新設計。

九、注意事項

• 該產品僅適用于信號隔離，不得用于需要安全隔離的電路。
• 在使用過程中，請確保輸入和輸出電壓在規格范圍內。
• 考慮到熱管理和布局對性能的影響，請遵循布局指南。
