TPSM84A21 是一款易于使用的集成電源解決方案，它將 TPS54A20（10 A、DC/DC、同步降壓轉換器）與功率 MOSFET、屏蔽式電感器、輸入和輸出電容器以及無源器件組合到一個扁平封裝中。這種整體電源解決方案只需要一個電壓設置電阻器，并且無需在設計過程中選擇環路補償和磁性元件。
*附件：tpsm84a21.pdf

完全集成的電源解決方案允許標準應用在無需額外輸入或輸出電容器的情況下運行，只需一個外部電阻器來設置輸出電壓。高頻作、超快瞬態響應和精確的電壓調節使 TPSM84A21 能夠滿足嚴格的調節規格。

9 × 15 mm PCB 基底面易于焊接到印刷電路板上，并支持緊湊、扁平的負載點設計。

特性

• 完全集成的電源解決方案包括輸入和輸出電容器

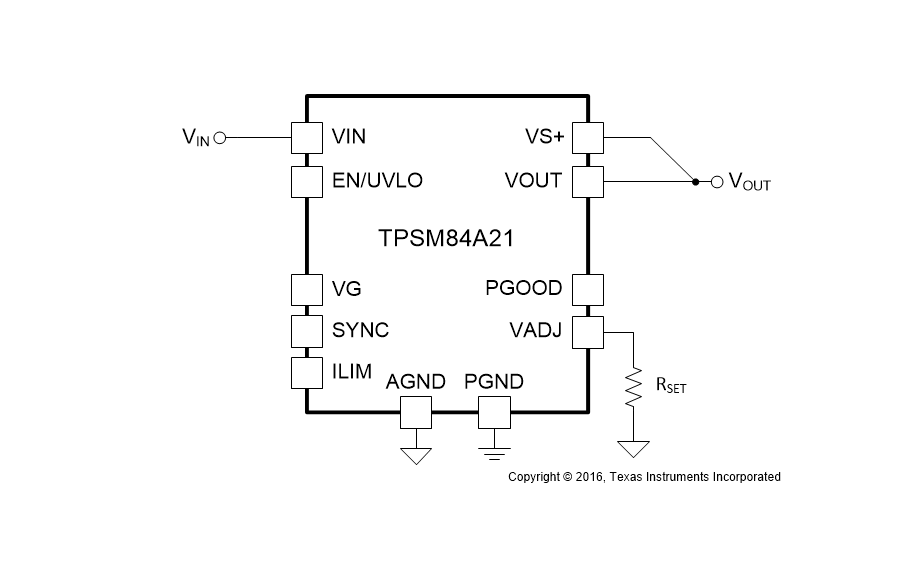

• 僅需單個電壓設置電阻器
• 9 mm × 15 mm 基底面
  • 2.3 mm 最大高度
  • 引腳與 TPSM84A22 兼容
• 超快的負載階躍響應
• 效率高達 88%
• 1% 輸出電壓精度
• 4 MHz 開關頻率
• 與外部時鐘同步
• 電源良好輸出
• 預偏置輸出啟動
• 可編程欠壓鎖定 （UVLO）
• 工作 IC 結范圍：–40°C 至 +125°C
• 工作環境范圍：–40°C 至 +85°C
• 符合 EN55022 B 類排放標準

參數

方框圖

1. 產品概述

• ?類型?：8-V至14-V輸入，0.508-V至1.35-V輸出，10-A SWIFT?功率模塊。
• ?特點?：完全集成電源解決方案，包括輸入和輸出電容器，只需單個電壓設置電阻。
• ?封裝?：9mm × 15mm QFM封裝，最大高度2.3mm。
• ?應用領域?：電信和無線基礎設施、測試和測量、Compact PCI/PCI Express/PXI Express。

2. 主要特性

• ?超快負載階躍響應?。
• ? 效率高達88% ?。
• ? 輸出電壓精度1% ?。
• ?4MHz開關頻率?。
• ?可同步外部時鐘?。
• ?功率良好輸出?。
• ?預偏置輸出啟動?。
• ? 可編程欠壓鎖定（UVLO） ?。

3. 封裝與引腳

• ?封裝類型?：20引腳QFM封裝。
• ?引腳功能?：
  • VIN：輸入電壓。
  • PGND：功率地。
  • VOUT：輸出電壓。
  • VS+：遠程感應連接。
  • R SET：輸出電壓調整電阻連接。
  • VADJ：輸出電壓調整引腳。
  • EN/UVLO：使能和UVLO調整引腳。
  • ILIM：電流限制設置引腳。
  • PGOOD：功率良好指示器。
  • SYNC：外部時鐘同步引腳。
  • VG：門驅動供電引腳。
  • AGND：模擬地。

4. 電氣特性

• ?輸入電壓范圍?：8V至14V。
• ?輸出電壓范圍?：0.508V至1.35V。
• ?輸出電流?：最大10A。
• ?軟啟動時間?：典型值4.1ms。
• ?熱關斷閾值?：135°C。
• ?效率?：在VIN=12V，VOUT=1.0V，IOUT=5A時，效率高達84.9%（VG=5V）。

5. 功能描述

• ?輸出電壓調整?：通過連接R SET電阻到VADJ和AGND引腳來調整輸出電壓。
• ?輸入和輸出電容?：內部集成輸入和輸出電容，無需外部電容即可工作。
• ?瞬態響應?：具有出色的瞬態響應，適合對負載階躍要求高的應用。
• ?外部時鐘同步?：可通過SYNC引腳同步外部時鐘信號。
• ?軟啟動?：限制啟動時的浪涌電流，減少對輸入電源的負載。
• ? 功率良好（PGOOD） ?：監測輸出電壓，并在輸出電壓穩定后釋放PGOOD引腳。

6. 應用與實現

• ?設計步驟?：包括設置輸出電壓、選擇輸入和輸出電容、連接PGOOD引腳和外部VG電壓等。
• ?布局指南?：建議使用大面積銅層作為功率平面，以最小化傳導損耗和熱應力。
• ?EMI?：符合EN55022 Class B輻射發射標準。

7. 熱性能

• ?熱阻?：結到環境的熱阻為14.9°C/W。
• ?工作溫度范圍?：–40°C至+85°C（環境溫度），–40°C至+125°C（IC結溫）。
