ADPA9007-2CHIP是一款2 W射頻功率放大器，工作范圍為直流至28 GHz。射頻輸入和輸出是內部匹配和直流耦合的。ADPA9007-2CHIP包括一個集成的溫度補償射頻功率檢測器和一個集成溫度傳感器。

數據手冊：*附件：ADPA9007-2 直流至28GHz，GaAs，pHEMT，2W功率放大器技術手冊.pdf

ADPA9007-2CHIP放大器在8 GHz至16 GHz范圍內提供13 dB的增益、32.5 dBm的1 dB壓縮輸出功率（OP1dB）和43.5 dBm的輸出三階截距（OIP3）。放大器在15V的典型電源電壓（VDD）下工作，具有500mA的典型靜態漏極電流（IDQ），可調。

ADPA9007-2CHIP是在砷化鎵（GaAs）、偽晶高電子遷移率晶體管（pHEMT）工藝上制造的，其工作溫度為-55°C至+85°C。

特征
?寬帶、內部匹配的射頻功率放大器
?直流耦合輸入和輸出
?集成射頻功率檢測器
?集成溫度傳感器
?增益：8 GHz至16 GHz時通常為13 dB
?OP1dB:8 GHz至16 GHz時的典型值為32.5 dBm
?PSAT：8 GHz至16 GHz時的典型值為33.5 dBm
?OIP3:8 GHz至16 GHz時的典型值為43.5 dBm

引腳配置和功能描述

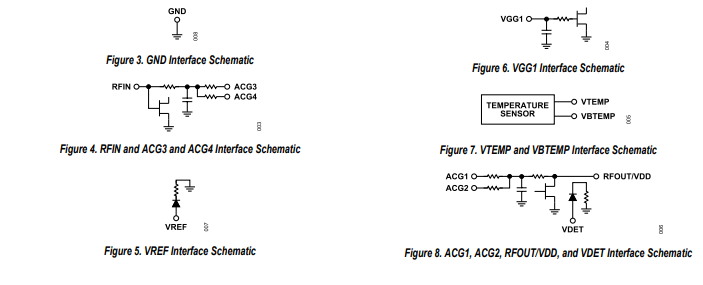

接口示意圖

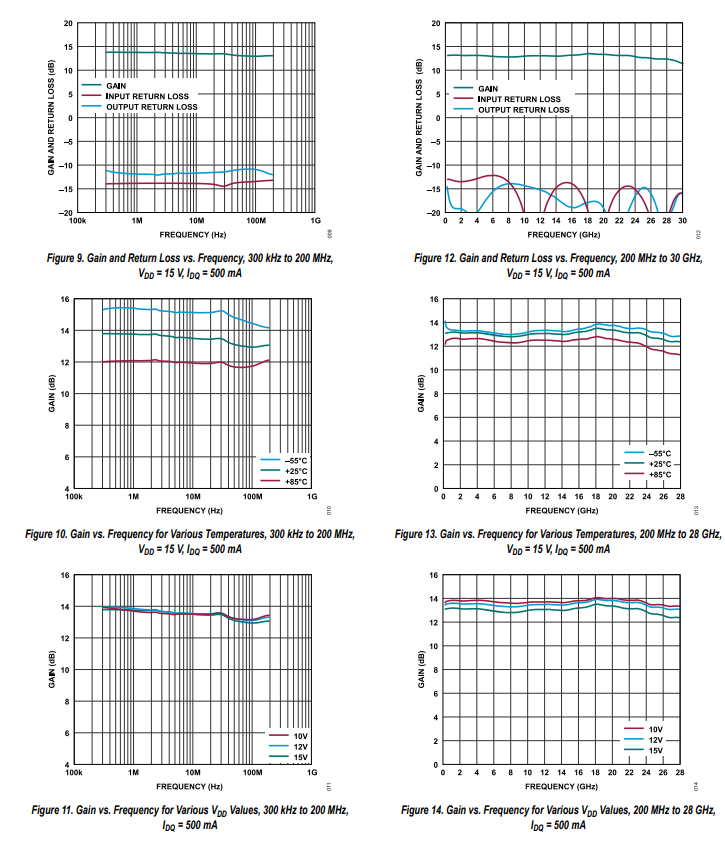

典型特性

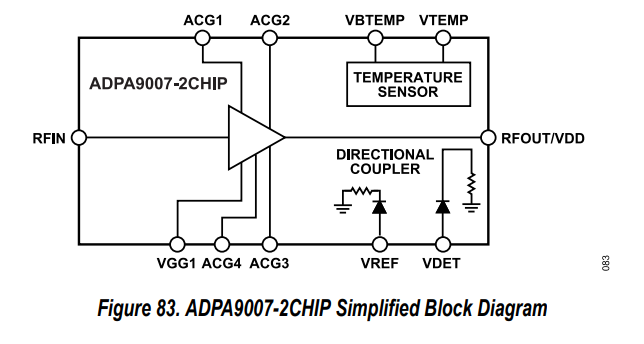

簡易框圖

應用
?電子戰
?雷達
?測試和測量設備
