ADPA9007是一款2 W射頻功率放大器，工作頻率為直流至28 GHz。射頻輸入和輸出是內部匹配和直流耦合的。ADPA9007包括一個集成的溫度補償射頻功率檢測器和一個集成溫度傳感器。

數據手冊：*附件：ADPA9007 直流至28GHz，GaAs，pHEMT，2W功率放大器技術手冊.pdf

ADPA9007放大器在2 GHz至16 GHz范圍內提供12.5 dB的增益、33 dBm的1 dB壓縮輸出功率（OP1dB）和45 dBm的輸出三階截距（OIP3）。放大器在15V的典型電源電壓下工作，具有500mA的典型靜態偏置電流，可調。

ADPA9007是在砷化鎵（GaAs）、偽晶高電子遷移率晶體管（pHEMT）工藝上制造的。放大器采用符合RoHS標準的32引腳、5 mm×5 mm引線框架芯片級封裝，預模制腔[LFCSP_CAV]，指定在-40°C至+85°C的溫度范圍內運行。

特征
?寬帶、內部匹配的射頻功率放大器
?直流耦合輸入和輸出
?集成射頻功率檢測器
?集成溫度傳感器
?增益：2 GHz至16 GHz時的典型增益為12.5 dB
?OP1dB:2 GHz至16 GHz時的典型值為33 dBm
?PSAT：2 GHz至16 GHz時典型值為34 dBm
?OIP3:2 GHz至16 GHz時的典型值為45 dBm
?32導聯，5.00毫米×5.00毫米，LFCSP_CAV封裝

引腳配置和功能描述

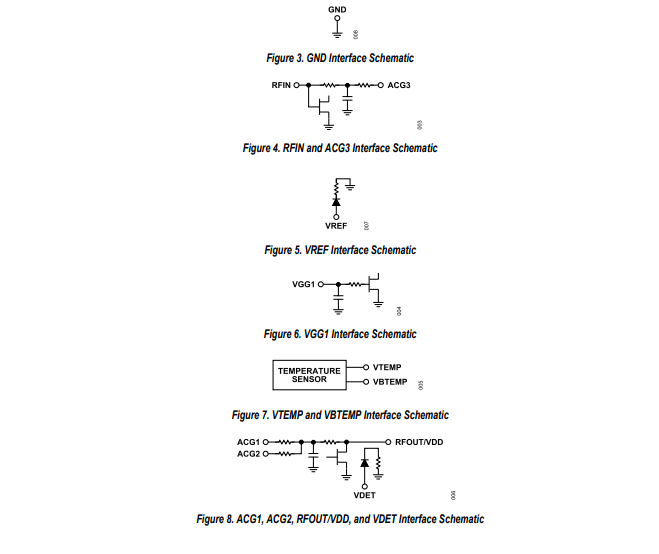

接口示意圖

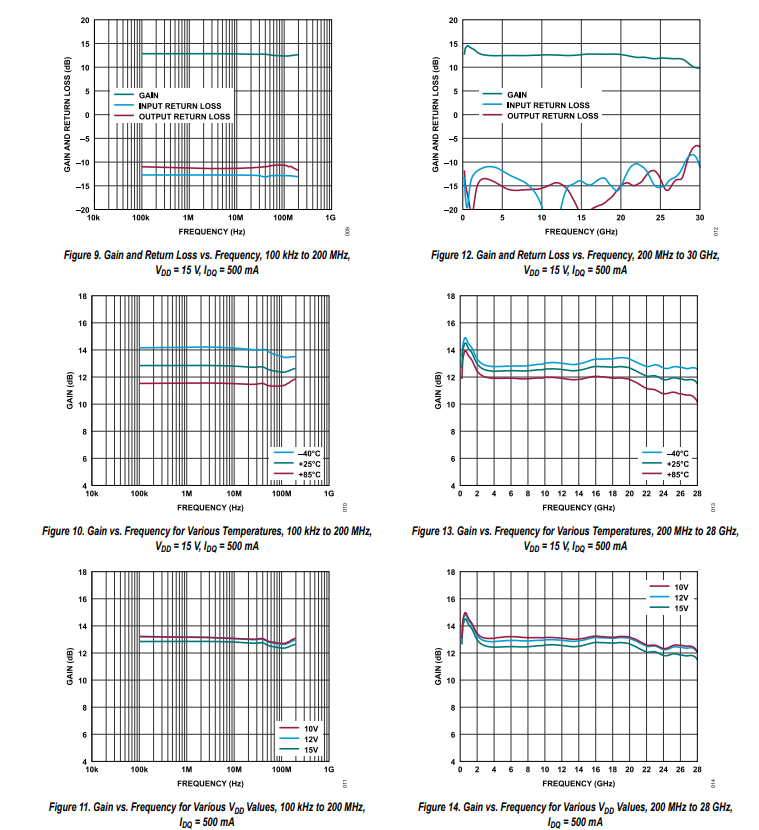

典型特性

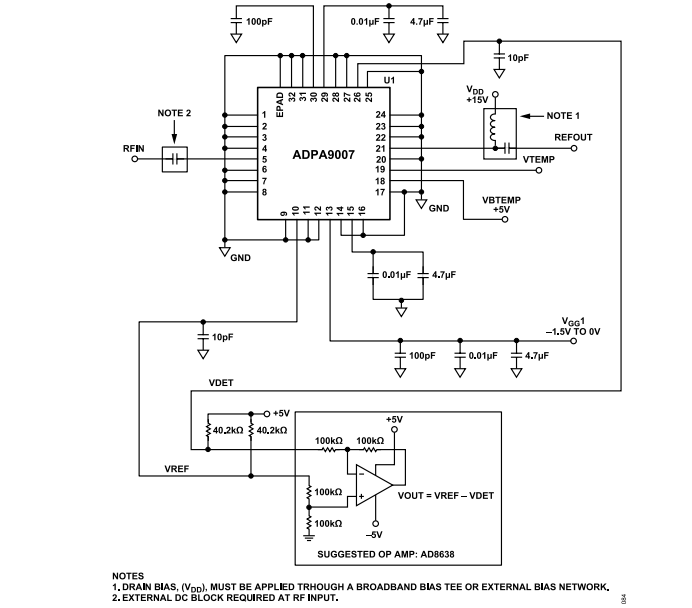

典型應用

應用

電子戰
雷達
測試和測量設備
