HMC973ALP3E電壓可變衰減器，采用SMT封裝，0.5-6.0GHz技術手冊
概述
HMC973A是一款吸收式電壓可變衰減器(VVA)，工作頻率范圍為0.5至6 GHz，非常適合必須利用模擬DC控制信號來控制超過26 dB幅度范圍的RF信號電平的設計。 它集成一個分流型衰減器，由模擬電壓Vctrl控制。 與其他基于GaAs FET的VVA不同，HMC973A在其控制范圍內具有+35 dBm的出色輸入IP3線性度。 HMC973A是一款單向器件，當RF輸入信號施加于RFIN封裝引腳時具有最佳線性度性能。 HMC973A采用符合RoHS標準的3x3 mm QFN無引腳封裝。
數據表：*附件：HMC973ALP3E電壓可變衰減器，采用SMT封裝，0.5-6.0GHz技術手冊.pdf
應用
特性
- 出色的線性度：
+35 dBm輸入IP3 - 26 dB寬衰減范圍：
26 dB - Control: 0 to +5V單正電壓
控制： 0至+5V - 吸收式拓?fù)浣Y(jié)構
- 16引腳3x3mm SMT封裝： 9mm2
框圖

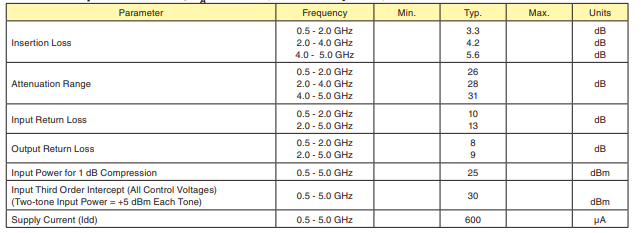

電氣規格

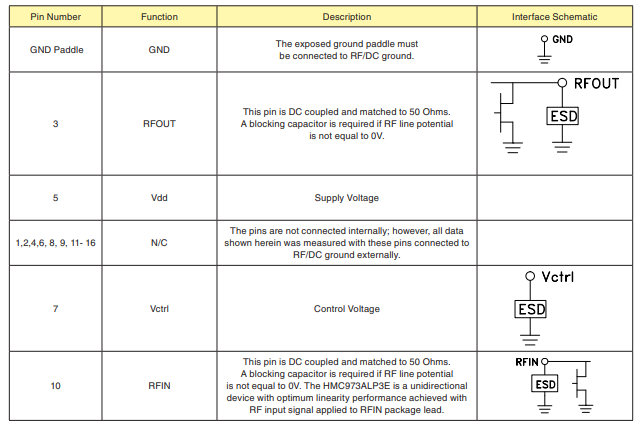

引腳描述

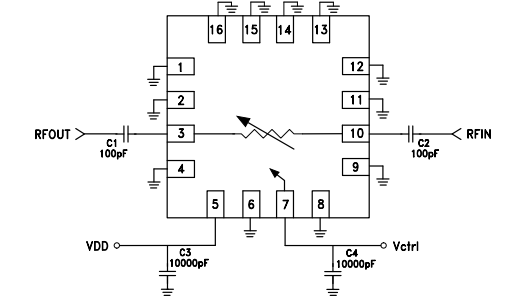

應用電路

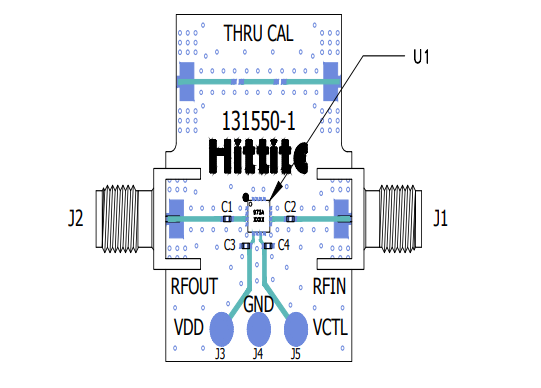

評估PCB
