第二代 AMD Versal Premium 系列自適應 SoC 是一款多功能且可配置的平臺，提供全面的 CXL 3.1 子系統。該系列自適應 SoC 旨在滿足從簡單到復雜的各種 CXL 應用需求。無論您是高級自適應 SoC 開發人員，還是 CXL 初學者，第二代 Versal Premium 系列都能提供靈活的 CXL 3.1 子系統，非常適合內存擴展、內存池化和內存加速應用。

CXL

Compute Express Link （ CXL ）是由行業領導者聯合開發的一項新型高速互聯技術。它旨在彌合 CPU、GPU 和其他高性能加速器之間的差距，使它們能夠在統一的內存空間中更高效地協同工作。CXL 通過提供高帶寬、低時延、以內存為中心和緩存一致性的接口來實現這一目標，該接口使設備能夠在互聯中共享數據和內存。

CXL 內存擴展

隨著人工智能和機器學習等先進技術的蓬勃發展，數據生成和處理在全球范圍內持續激增。因而計算過程中對更大內存容量的需求變得更加迫切。FPGA 系統設計人員面臨的內存挑戰與典型的基于處理器的設計類似。因此，客戶可以通過第二代 Versal Premium 系列的 CXL 3.1 子系統為其 FPGA 增加更多內存，這是 Versal 產品組合中首款提供 CXL 內存擴展功能的產品。

CXL 近內存計算

當前的計算領域已開啟一個需要大量內存密集型運算的新時代。隨著此類計算任務的需求不斷增長，業界專業人士越來越關注并致力于將某些內存密集型操作移至更靠近內存的位置，以提升系統性能并降低功耗。第二代 Versal Premium 系列自適應 SoC 已成為近內存處理應用的理想平臺，設計人員可以利用 CXL 接口在內存空間中更高效地遷移預處理和后處理的數據。

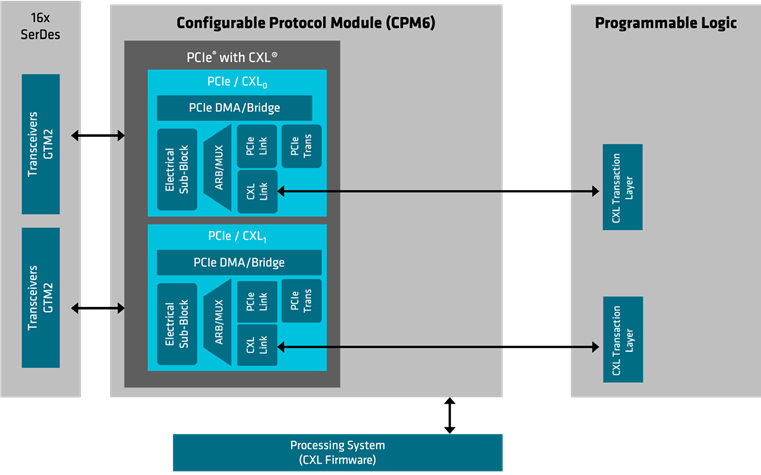

CXL 3.1 子系統功能概述

第二代 Versal Premium 系列 CXL 子系統由四個主要組件構成：GTM2 收發器、可配置協議模塊 6（ CPM6 ）控制器、CXL 事務層 IP 和 CXL 固件。系統架構師可以選擇使用整個 CXL 子系統，或根據自身配置和定制需求使用部分子系統。CXL 子系統同時支持 CXL 端點模式和 CXL 主機模式。

第二代 Versal Premium 系列 CXL 子系統

GTM2 收發器

PCIe 物理層

支持第一代到第六代（ NRZ 和 PAM4 ）

CPM6 控制器

支持 CXL 1.1/2.0/3.1 替代協議協商

支持 68B 和 256B FLIT

CPM6 CXL 仲裁器和多路復用器（ ArbMux ）

CPM6 數據鏈路層（ DLL ）

CXL 事務層 IP

通過 Vivado LogiCORE IP 目錄提供

可配置為 Type-3、Type-2 和 Type-1

CXL 固件

提供 C 源代碼

初始化和配置。運行時管理

｜更大容量，更大寬帶1｜

主要優勢

設計符合 CXL 標準

提升系統性能

靈活且可配置

主要功能

CXL 3.1 硬件子系統

CXL 內存擴展

CXL 近內存計算

主要特性

支持 CXL 1.1、2.0 和 3.1

最大鏈路速率：64 GT/s（ PAM4 ）

2 個 CXL 控制器

16 條 PCIe/CXL 通道（ 2 x 8 ）

支持 CXL.io

支持 CXL.mem

支持 CXL.cache

端點模式：Type-3/2/1

主機模式：Type-3

客戶示例設計（ CED ）

下一步

如需了解有關第二代 AMD Versal Premium 系列器件的更多信息，敬請訪問產品專區。

1. 基于 AMD 進行的內部分析，比較了第二代 AMD Versal Premium 系列器件（配備 CXL 3.1 和 LPDDR5X 存儲器組件）所具有的總內存帶寬與同類器件（僅配備 LPDDR5X 存儲器）的總內存帶寬。內存帶寬會因系統配置和其他因素而異。(VER-059)
