LP8752x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8752x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87522-q1.pdf

LP8752x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：10 A
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

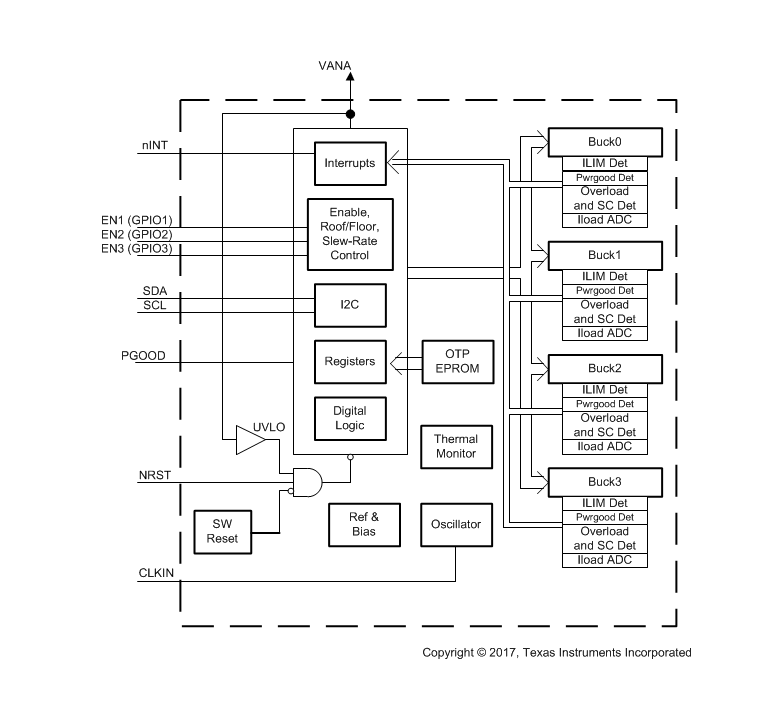

方框圖

1. 概述

LP87522-Q1 是一款高性能、高效率的多相降壓 DC/DC 轉換器，專為汽車應用設計。該器件集成了四個降壓轉換器核心，可配置為 3 相和 1 相輸出、2 相和 2 相輸出或四個 1 相輸出。通過 I2C 兼容串行接口和使能信號進行控制，支持多種保護功能，如過壓保護、欠壓鎖定、過溫警告和保護等。

2. 主要特性

• ?汽車級應用?：AEC-Q100 認證，適用于 -40°C 至 +125°C 的工作環境。
• ?高效能?：最大輸出電流可達 10A，轉換效率高達 94%。
• ?多相輸出?：可配置為 1 至 4 相輸出，滿足不同應用需求。
• ?自動 PWM/PFM 模式?：根據負載電流自動調整工作模式，優化效率。
• ?豐富的保護功能?：包括過壓保護、欠壓鎖定、過溫警告和保護等。
• ?可編程功能?：支持輸出電壓編程、軟啟動、電源良好信號等。

3. 功能描述

• ?多相 DC/DC 轉換器?：集成四個降壓轉換器核心，支持相位添加和移除，以優化不同負載條件下的效率。
• ?同步時鐘功能?：支持外部時鐘同步，減少 EMI 干擾。
• ?可編程輸出電壓?：通過 I2C 接口設置輸出電壓，分辨率高達 10mV。
• ?軟啟動功能?：限制啟動時的浪涌電流，避免對電源造成沖擊。
• ?電源良好信號?：提供可編程的電源良好信號，用于指示電源狀態。

4. 應用

• 適用于汽車信息娛樂系統、儀表盤、雷達和攝像頭等電源應用。

5. 封裝與尺寸

• ?封裝類型?：26 引腳 VQFN 封裝（帶熱墊）。
• ?尺寸?：4.50mm × 4.00mm。

6. 電氣特性

• ?輸入電壓范圍?：2.8V 至 5.5V。
• ?輸出電壓范圍?：0.6V 至 3.36V。
• ?開關頻率?：2MHz。
• ?負載調整率?：在 PWM 模式下，典型值為 0.8%。
• ?線性調整率?：在 PWM 模式下，典型值為 0.1%/V。

7. 熱特性

• ? 熱阻（RθJA） ?：34.6°C/W（對于 RNF 封裝）。

8. 編程與接口

• ?I2C 接口?：支持標準模式（100kHz）、快速模式（400kHz）、快速+（1MHz）和高速模式（3.4MHz）。
• ?寄存器映射?：提供了詳細的寄存器映射，用于配置和控制器件的各種功能。
