LP8752x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8752x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87524-q1.pdf

LP8752x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：10 A
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

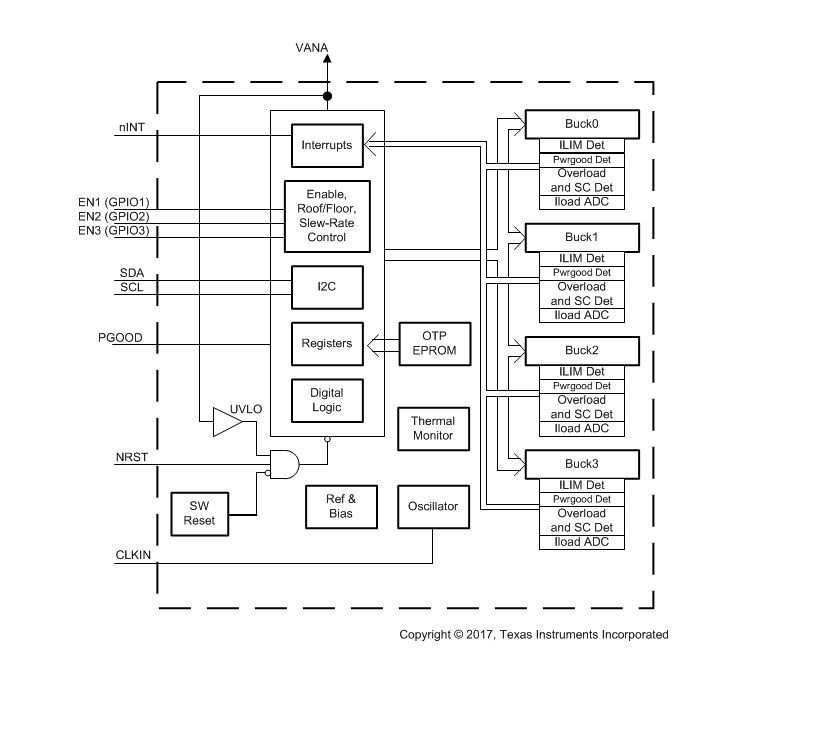

方框圖

1. 產品概述

• ?產品系列?：LP8752x-Q1系列
• ?類型?：高性能、高效率的降壓DC/DC轉換器
• ?應用領域?：汽車應用中的最新處理器和平臺
• ?核心數量?：集成四個步降DC/DC轉換器核心
• ?最大輸出電流?：每個核心最大10A，總輸出電流高達40A
• ?特點?：自動PWM/PFM模式切換，支持遠程差分電壓感應，可編程啟動和關閉

2. 電氣特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?輸出電壓范圍?：0.6V至3.36V，可編程，分辨率高達20mV
• ?開關頻率?：最高可達2MHz
• ?效率?：在寬輸出電流范圍內優化效率
• ?保護功能?：包括過流保護、熱關斷、過壓保護等

3. 功能特性

• ?多相位輸出?：可配置為四個單相位輸出
• ?同步整流?：提高轉換效率
• ?軟啟動?：減少啟動時的浪涌電流
• ?可編程特性?：包括輸出電壓、軟啟動時間、使能/禁用延遲等
• ?電源良好（PGOOD）信號?：用于指示輸出電壓是否達到穩定狀態
• ?GPIO功能?：支持多達三個GPIO信號，可配置為輸入、輸出或中斷

4. 封裝與尺寸

• ?封裝類型?：VQFN-HR（26引腳），帶熱焊盤
• ?尺寸?：4.50mm x 4.00mm（體尺寸），高度根據具體封裝類型而定

5. 熱特性

• ?熱阻?：提供了結到環境（θJA）、結到殼（頂）（θJC（頂））和結到板（θJB）的熱阻參數
• ?工作溫度范圍?：-40°C至+125°C

6. 應用與實現

• ?典型應用?：提供了四個單相位輸出的典型應用電路圖
• ?設計要求?：包括電感選擇、輸入/輸出電容選擇、布局布線指南等
• ?應用曲線?：提供了不同配置和條件下的效率、輸出電壓等關鍵參數的曲線圖

7. 編程與接口

• ?I2C接口?：支持標準模式（100kHz）、快速模式（400kHz）、快速模式+（1MHz）和高速模式（3.4MHz）
• ?寄存器映射?：提供了詳細的寄存器地址、位字段描述和默認值
• ?編程指南?：如何通過I2C接口配置設備的工作模式和參數

8. 設備支持與設計資源

• ?文檔支持?：包括數據手冊、用戶指南、相關鏈接等
• ?社區資源?：提供TI E2E?支持論壇鏈接，方便工程師獲取快速、經驗驗證的答案和設計幫助

9. 訂購信息與包裝

• ?訂購信息?：提供了不同封裝選項和數量的訂購代碼
• ?包裝類型?：包括卷帶和托盤包裝，具體選項取決于訂購代碼

LP87524-Q1是一款專為汽車應用設計的高性能、高效率降壓DC/DC轉換器，通過集成四個可配置的步降DC/DC轉換器核心，提供靈活且可靠的電源管理解決方案。
