LP8752x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8752x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87525-q1.pdf

LP8752x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：10 A
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

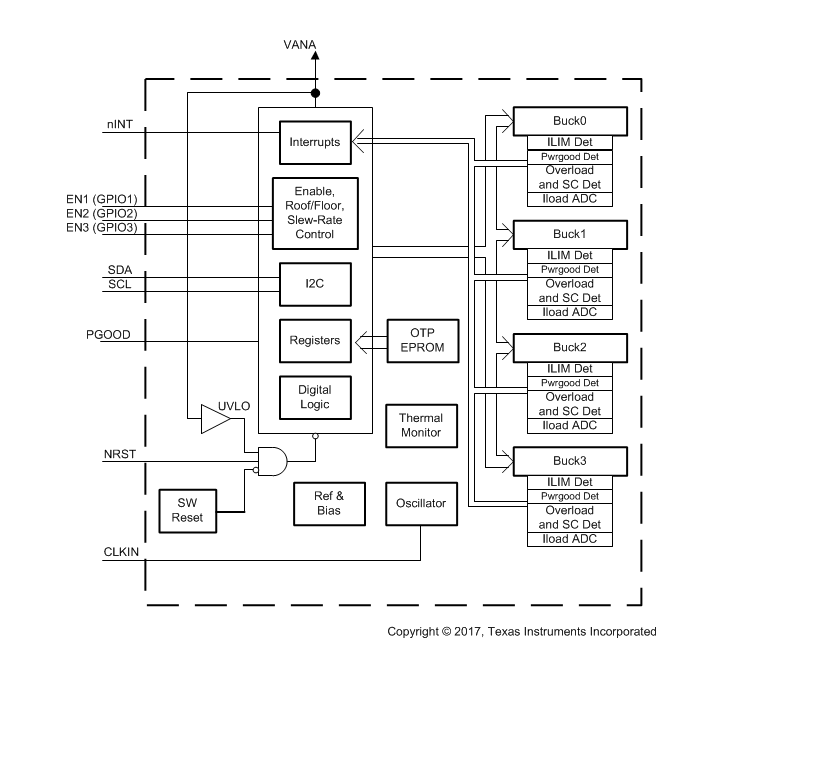

方框圖

1. 產品概述

• ?應用?：主要用于汽車信息娛樂、儀表板、雷達和攝像頭等電源應用。
• ?功能?：包含四個高效降壓DC/DC轉換器核心，支持多種輸出配置，包括兩個雙相輸出。

2. 主要特性

• ?輸入電壓范圍?：2.8V至5.5V。
• ?輸出電壓范圍?：0.6V至3.36V，可編程。
• ?最大輸出電流?：每相10A。
• ?轉換效率?：通過自動PWM/PFM模式轉換和相位添加/移除功能優化寬負載范圍內的效率。
• ?同步整流?：提高轉換效率。
• ?遠程差分電壓感測?：支持多相位輸出，補償IR壓降，提高輸出電壓精度。
• ?保護功能?：包括過壓保護、欠壓鎖定、過溫保護、短路和過載保護。

3. 封裝與尺寸

• ?封裝類型?：VQFN-HR（26引腳）
• ?尺寸?：4.50mm × 4.00mm

4. 功能框圖

• 包含四個降壓DC/DC轉換器核心、同步整流器、電壓監控、過溫保護、電流限制、軟啟動、時鐘同步等模塊。

5. 引腳功能

• ?主要引腳?：
  • VIN_Bx：轉換器輸入電壓引腳。
  • SW_Bx：開關節點。
  • PGND_Bxx：功率地。
  • FB_Bx：輸出電壓反饋引腳。
  • VANA：模擬和數字塊的電源電壓。
  • nINT：開漏中斷輸出引腳。
  • NRST：復位信號輸入引腳。
  • SCL、SDA：I2C接口引腳。
  • ENx：使能信號輸入引腳，可復用為GPIO。
  • PGOOD：電源良好指示信號輸出。

6. 電氣特性

• ?開關頻率?：4MHz。
• ?效率?：高達95%，具體取決于負載條件和輸入/輸出電壓。
• ?軟啟動時間?：從ENx到VOUT=0.35V（斜率控制開始），典型值為200μs。
• ?過溫保護?：結溫超過約150°C時關閉所有調節器。

7. 保護功能

• ? 過壓保護（OVP） ?：如果輸入電壓VANA超過OVP閾值，則禁用所有調節器。
• ? 欠壓鎖定（UVLO） ?：如果輸入電壓VANA低于UVLO閾值，則關閉所有調節器。
• ?過溫保護?：如果結溫超過熱關斷閾值，則關閉所有調節器。
• ?短路和過載保護?：如果輸出電流超過限制值，則調節器進入峰值電流限制模式，如果持續時間過長，則關閉調節器。

8. 通信接口

• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式。
• ?可編程性?：通過I2C接口可編程輸出電壓、軟啟動時間、使能延遲等參數。

9. 應用注意事項

• ?電感選擇?：需根據最大峰值輸出電流和溫度范圍選擇合適的電感。
• ?輸入/輸出電容選擇?：需考慮電容的容值、ESR、溫度特性和電壓等級。
• ?布局布線?：注意PCB布局布線，減少寄生參數和干擾，確保電源穩定性和效率。

LP87525-Q1是一款高度集成的四相降壓DC/DC轉換器，適用于需要高效率、高可靠性和多種輸出配置的汽車電源應用。通過I2C接口可編程，支持多種保護功能，易于集成和調試。
