LP873222-Q1 旨在滿足汽車應用中的電源管理要求。該器件具有 2 個降壓型 DC/DC 轉換器、2 個線性穩壓器和 2 個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM （AUTO 模式）作可在較寬的輸出電流范圍內提供高效率。LP873222-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp873222-q1.pdf

LP873222-Q1 器件支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 最大輸出電流 2 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

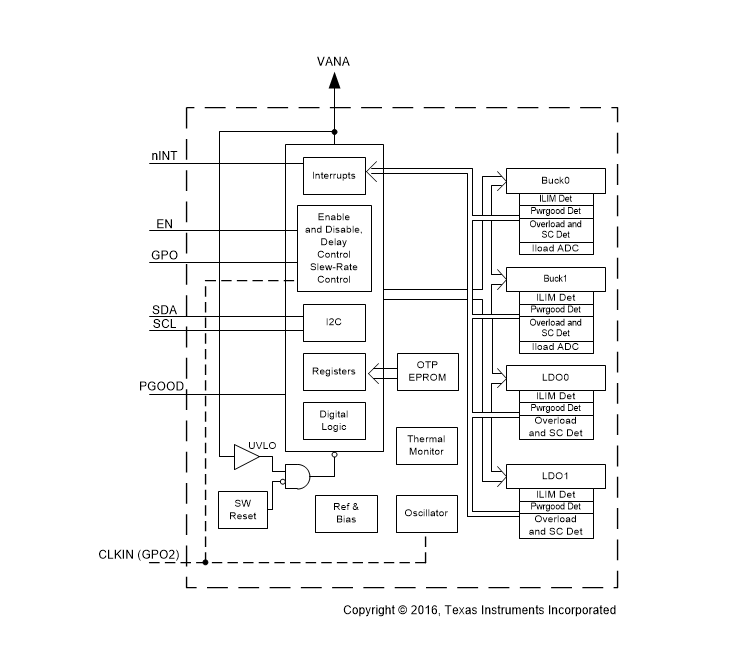

方框圖

1. 概述

LP873222-Q1是一款專為汽車應用設計的雙路高電流降壓轉換器（DC/DC）和雙路線性穩壓器（LDO）電源管理芯片。它采用28引腳、5mm x 5mm VQFN封裝，并符合AEC-Q100標準，適用于-40°C至+125°C的工作溫度范圍。

2. 主要特性

• ?雙路DC/DC轉換器?：
  • 輸出電壓范圍：0.7V至3.36V
  • 最大輸出電流：2A
  • 支持自動PWM/PFM模式切換及強制PWM模式
  • 具有同步整流功能，提高轉換效率
• ?雙路LDO?：
  • 輸出電壓范圍：0.8V至3.3V
  • 最大輸出電流：300mA
  • 提供低噪聲、高精度的電壓輸出
• ?可編程功能?：
  • 輸出電壓和輸出電壓上升斜率可編程
  • 支持遠程電壓感測，補償IR壓降
  • 集成電源良好（PGOOD）信號和可編程中斷功能
• ?保護特性?：
  • 過流保護、短路保護、過溫保護
  • 輸入欠壓鎖定（UVLO）和過壓保護（OVP）
• ?控制接口?：
  • I2C兼容串行接口，支持標準、快速及高速模式
  • 可編程啟動和關閉延遲及序列

3. 應用

• 汽車頭單元和儀表盤
• 汽車攝像頭模塊
• 環繞視圖系統ECU
• 雷達系統ECU
• 汽車顯示器

4. 封裝與尺寸

• ?封裝?：28引腳VQFN封裝（帶散熱焊盤）
• ?尺寸?：5mm x 5mm

5. 電氣特性

• ?工作電壓范圍?：
  • DC/DC轉換器輸入電壓：2.8V至5.5V
  • LDO輸入電壓：2.5V至5.5V
  • 系統控制電壓（VANA）：2.8V至5.5V
• ?效率?：在寬輸出電流范圍內提供高效率，特別是在輕載時的PFM模式

6. 功能描述

• ?DC/DC轉換器?：支持動態電壓調整（DVS），具有電流模式控制和PI補償器，確保穩定輸出。
• ?LDO?：提供低噪聲、高精度的電壓輸出，適用于模擬負載。
• ?保護機制?：包括熱警告和熱關斷功能，防止芯片過熱損壞。
• ?啟動與關閉序列?：支持可編程的啟動和關閉延遲，以及GPO信號與使能信號的同步控制。

7. 布局與熱管理

• 提供了詳細的布局指南，包括輸入和輸出電容、電感的選擇和布局要求。
• 強調了熱管理的重要性，建議使用散熱片和多層PCB設計以提高散熱性能。

8. 編程與寄存器

• 通過I2C接口對芯片進行編程和控制。
• 提供了豐富的寄存器配置選項，包括輸出電壓設置、模式控制、保護設置等。

9. 應用曲線與示例

• 提供了DC/DC轉換器和LDO在不同負載和輸入電壓條件下的效率曲線、輸出電壓特性曲線等。
• 給出了典型應用電路圖，包括外部組件的選擇和布局示例。

10. 文檔與支持

• 提供了詳細的數據手冊和應用指南，涵蓋了功能描述、電氣特性、應用電路、布局指南等內容。
• 用戶可通過TI的官方網站獲取相關技術支持和文檔更新通知。

11. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施，避免損壞芯片。
• 在進行電源設計時，需考慮輸入電壓的穩定性、輸出電容的ESR和ESL特性、以及熱管理等因素，以確保電源系統的穩定性和可靠性。
