LP8758-E0 器件旨在滿足移動電話、網卡和類似應用中低功耗處理器的電源管理要求。該器件包含 4 個降壓 DC-DC 轉換器內核，提供 4 個輸出電壓軌。該設備由 I 控制^2^C 兼容串行接口。

自動 PWM-PFM （AUTO 模式）作可在較寬的輸出電流范圍內最大限度地提高效率。
*附件：lp8758-e0.pdf

LP8758-E0 支持與硬件 Enable 輸入信號同步的可編程啟動和關斷排序。

保護功能包括短路保護、電流限制、輸入電源 UVLO 以及溫度警告和關斷功能。為設備的狀態信息提供了幾個錯誤標志。此外，LP8758-E0 器件支持負載電流測量，無需添加外部電流感應電阻器。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 完全集成的四通道降壓轉換器，每個降壓轉換器的可編程最大輸出電流高達 4A
  • 自動 PWM-PFM 和強制 PWM作
  • 可編程輸出電壓轉換速率：30 mV/μs 至 0.5 mV/μs
  • 輸入電壓范圍：2.5 V 至 5.5 V
  • V外范圍：0.5 V 至 3.36 V（帶 DVS）
• 具有使能信號的可編程啟動和關斷排序
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 負載電流測量
• 輸出短路和過載保護
• 用于降低 EMI 的擴頻模式
• 四個降壓內核以 90° 異相工作，從而降低了輸入紋波電流
• 超溫警告和保護
• 欠壓鎖定 （UVLO）

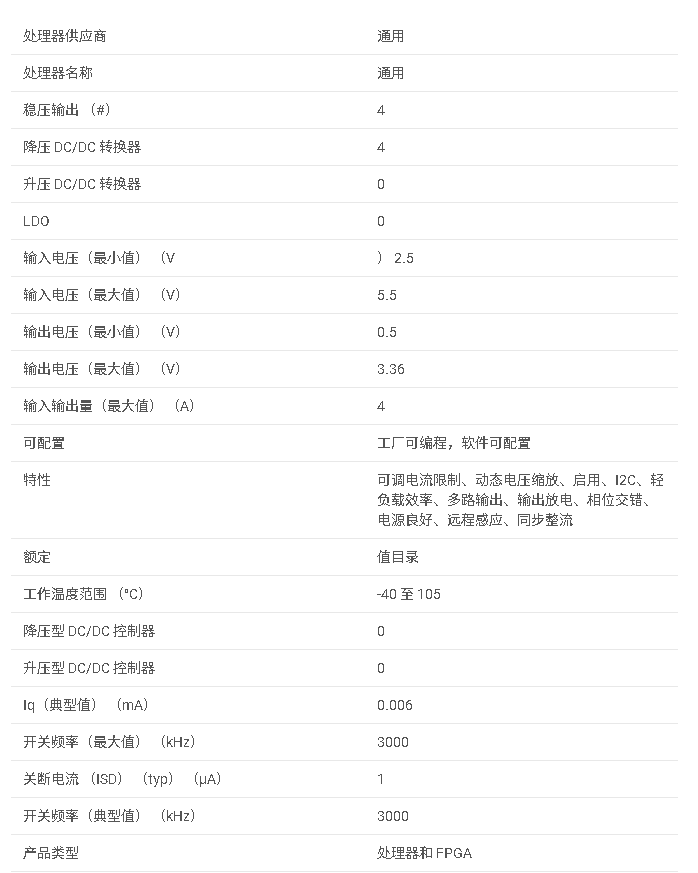

參數

1. 產品概述

• ?類型?：四路同步降壓DC-DC轉換器
• ?特點?：
  • 每路最大輸出電流可編程至4A
  • 自動PWM-PFM和強制PWM操作模式
  • 可編程輸出電壓上升斜率
  • 輸入電壓范圍：2.5V至5.5V
  • 輸出電壓范圍：0.5V至3.36V（帶DVS）
  • I2C兼容接口，支持標準、快速、Fast+和高速模式
  • 中斷功能，支持可編程屏蔽
  • 負載電流測量功能
  • 輸出短路和過載保護
  • 擴頻模式減少EMI

2. 主要特性

• ?四路降壓核心?：四路獨立的降壓轉換器，每路均可獨立控制。
• ?高效能?：通過自動PWM-PFM模式切換，實現寬負載范圍內的高效率。
• ?靈活性?：輸出電壓、啟動/關閉時序、輸出電流限制等均可編程。
• ?保護功能?：包括短路保護、過載保護、過溫警告和關斷、欠壓鎖定（UVLO）等。
• ?監測與診斷?：提供多種錯誤標志和中斷信號，便于系統監測和故障診斷。

3. 功能框圖

• 包含四個降壓轉換器核心、I2C接口、控制邏輯、保護電路、監測電路等模塊。

4. 封裝與尺寸

• ?封裝類型?：35引腳DSBGA封裝
• ?尺寸?：具體尺寸未詳細列出，但提及為晶圓級芯片規模封裝（WLCSP）。

5. 引腳功能

• ?主要引腳?包括輸入電壓引腳（VIN_Bx）、開關節點引腳（SW_Bx）、反饋引腳（FB_Bx）、使能引腳（EN1/EN2）、復位引腳（NRST）、I2C接口引腳（SDA、SCL）、中斷輸出引腳（nINT）等。

6. 電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電壓范圍?：0.5V至3.36V，步長可編程
• ?輸出電流范圍?：每路最大可達4A（可編程）
• ?效率?：高達90%以上（具體取決于負載和輸入/輸出電壓）

7. 保護功能

• ?短路保護?：輸出短路時自動關閉受影響的轉換器核心。
• ?過載保護?：輸出電流超過限制時自動關閉轉換器核心。
• ?過溫保護?：結溫超過150°C時自動關斷所有轉換器核心。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于閾值時自動關閉所有轉換器核心。

8. 通信接口

• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、Fast+（1MHz）和高速（3.4MHz）模式。
• ?寄存器配置?：通過I2C接口可訪問和配置多個寄存器，實現輸出電壓、時序、保護閾值等參數的設置。

9. 應用注意事項

• ?外部組件選擇?：需根據具體應用選擇合適的電感、電容等外部組件。
• ?布局布線?：合理的PCB布局和布線對減少干擾和提高效率至關重要。
• ?散熱設計?：在高功率應用中，需要考慮散熱設計以防止芯片過熱。

LP8758-E0是一款高性能的四路同步降壓DC-DC轉換器，適用于需要多個獨立電源軌的低功耗處理器供電場景。其高效的轉換效率、靈活的可編程特性和豐富的保護功能使其成為智能手機、網絡處理器卡、固態硬盤等應用的理想選擇。
