動態應變器是一種用于測量材料和結構變化的儀器，通過貼在試件表面的電阻應變片來檢測應變。其中的電橋是將應變片電阻的變化轉行成電流或電壓信號，動態應變信號具有快速變化的特點，本文主要國產四通道24位高分辨率模數轉換器軟硬件100%替換ADS1274用于該方案。

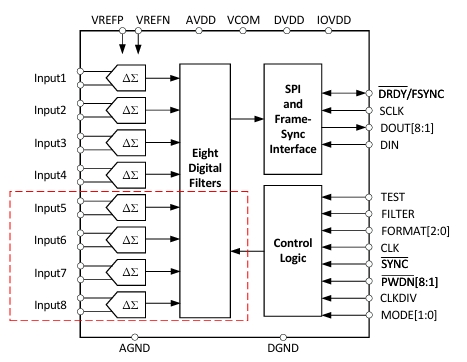

國芯思辰該模數轉換器是4通道同步采樣的24位Δ-Σ模數轉換器，支持高達144kSPS的數據采樣速率，能夠?qū)斎氲?a href="http://www.www27dydycom.cn/analog/" target="_blank">模擬信號進行極為精細的量化，有效提高了測量的準確性和系統的分辨率。

四種模式選擇：高速(HS)模式，速度最快，搭配37MHz的時鐘可達144kSps，-3dB帶寬70kHz；高精度(HR)模式，精度最高，SNR可達111.7dB，THD可達-122.9dB，功耗僅20.8mW/通道；低功耗(LP)模 式，輸出速率與HR模式相同，但功耗幾乎減半；低速(LS)模式，適用于低速的采集，功耗低至2.7mW/通道。且該芯片直接使用PIN腳控制，無需編譯寄存器，便于客戶使用。

使用高階多比特Delta-sigma調制器，將帶內噪聲整形后通過片上數字抽取濾波器濾除，從而獲得了非常低的帶內噪聲功率。可選擇兩種片內數字 濾波器：高帶寬FIR濾波器，有效帶寬達到了奈奎斯特帶寬的90.6%，同時帶內紋波小于±0.005dB；低延遲SINC濾波器，可在6個周期內產生穩定的數據輸出，且有更優的噪聲性能。其特性如下：

? 8通道同步采樣，數據速率可達144kSps

? 高帶寬FIR濾波器與低延遲SINC濾波器可選

? 低功耗：HS模式：34.0mW/通道；

HR模式：20.8mW/通道；

LP 模式：10.9mW/通道；

LS 模式：2.7mW/通道；

? 軌到軌輸入共模電平

? 共模抑制比：116dB

? 模擬電源5V；數字電源1.8V

? IO 電源：1.8V~3.3V

? SPI或幀同步接口，支持菊花鏈模式

? ESD等級：HBM±2kV，CDM±2kV；Latch-up ±600mA

? 工作溫度范圍：-40°C至+85°C
