應用

在現代飛機電源系統的研發與驗證過程中，構建一個全面、高效的集成驗證環境至關重要。本案例客戶需要驗證一套發電系統，該系統包括變頻發電機、發電機控制器、過壓保護裝置及電流互感器等關鍵組件，能夠支持115 VAC、(360～800) Hz頻率范圍，總?cè)萘窟_到120 kVA。驗證目標不僅涵蓋機械/電氣接口的符合性，還涉及功能和性能的全面評估，以及在過壓、欠壓等故障模式下的安全性驗證。

挑戰

在構建該飛機電源測控系統的過程中，客戶面臨諸多挑戰。該驗證系統架構復雜，分為 4 個機柜單元，每個單元需采集離散量 500 路 IO，同時實現 400 路 200 kS/s 同步采集，還要集成 1553B、429 總線、CAN 通信以及嚴格的時鐘同步功能。如此大規模的信號采集、高速同步處理以及多種通信協議的整合，對硬件系統的性能、穩定性和軟件的兼容性、開發效率提出了極高要求，傳統解決方案難以滿足如此復雜且嚴苛的應用場景，急需一種既能滿足高性能需求又能保證高開發效率的創新解決方案。

解決方案

為了應對上述挑戰，簡儀科技為飛機電源測控系統提供了一套基于PXI架構的高效解決方案。硬件方面，采用PXIe-3117a控制器搭配18槽PXIe-2722G2機箱，集成高精度PXIe-5323采集模塊、航電總線PXI-429-4R4T模塊以及雙端口隔離CAN接口卡PXI-67841，實現大規模信號采集、高精度同步以及多種通信協議集成。軟件上，基于開源銳視測控平臺開發定制應用程序，實現數據采集、處理、通信控制及用戶交互等功能，確保系統高效運行。通過系統集成與調試，優化硬件參數和軟件算法，提升抗干擾能力，最終滿足飛機電源系統復雜驗證需求，為航空電源測試提供可靠支持。

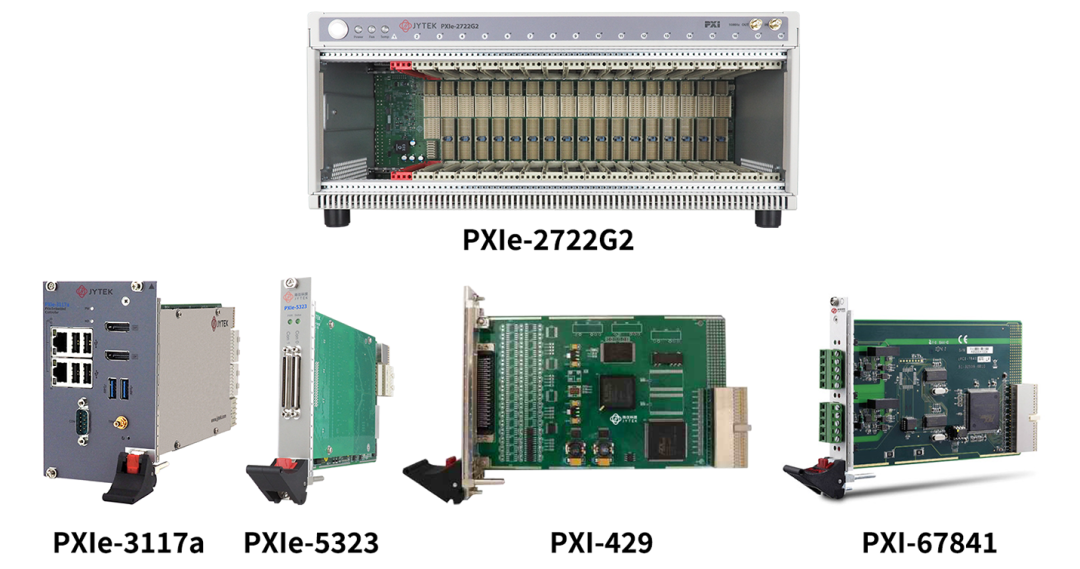

使用的簡儀產品

硬件

PXIe-3117a：全系列第九代酷睿處理器PXI Express控制器

PXIe-2722G2：高數據傳輸帶寬18插槽PCIe Gen2 PXIe機箱

PXIe-5323：高精度380 ppm，16位分辨率，32通道，200 kS/s 同步數據采集模塊

PXI-429-4R4T：航電總線模塊

PXI-67841：雙端口隔離CAN接口模塊

軟件

基于開源免費的銳視測控軟件開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C#語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC驗證服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過采用簡儀的PXI平臺測控系統解決方案，幫助客戶成功構建了一套高效、可靠的飛機電源測控系統，不僅滿足了項目對高精度、高同步性的要求，還加快了項目進度。簡儀的產品性能、成本效益、技術支持及快速響應能力均得到了客戶的高度認可，為項目的成功實施提供了有力保障。
