TPS6507x 系列器件是適用于便攜式應用的單芯片電源管理 IC （PMIC），由電池充電器組成，具有用于單個鋰離子或鋰聚合物電池的電源路徑管理功能。充電器可以通過引腳 USB 上的 USB 端口供電，也可以由連接到引腳 AC 的壁式適配器的直流電壓供電。三個高效的 2.25 MHz 降壓轉換器旨在提供基于處理器的系統中的內核電壓、存儲器和 I/O 電壓。降壓轉換器在輕負載時進入低功耗模式，在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps65070.pdf

對于低噪聲應用，可以使用 I 將器件強制進入固定頻率 PWM^2^C 接口。降壓轉換器允許使用小型電感器和電容器來實現小尺寸解決方案。TPS6507x 器件還集成了兩個通用 LDO，輸出電流為 200mA。這些 LDO 可用于為 SD 卡接口和始終開啟的電源軌供電，但也可用于其他用途。每個 LDO 在 1.8 V 至 6.3 V 的輸入電壓范圍內工作，允許它們由其中一個降壓轉換器或直接由主電池供電。一個具有兩個可編程電流吸收器的感應式升壓轉換器為兩串白光 LED 供電。

TPS6507x 器件采用 48 引腳無鉛封裝（6mm × 6mm VQFN），間距為 0.4mm。

特性

• 充電器/電源路徑管理：
  • 電源路徑上的 2A 輸出電流
  • 線性充電器;1.5A 最大充電電流
  • 來自 USB 輸入的 100mA/500mA/800mA/1300mA 電流限制
  • 熱調節、安全定時器
  • 溫度感應輸入
• 3 個降壓轉換器：
  • 2.25MHz 固定頻率工作頻率
  • 高達 1.5 A 的輸出電流
  • 可調或固定輸出電壓
  • V在范圍為 2.8 V 至 6.3 V
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±1.5%
  • 每個轉換器的典型靜態電流為 19μA
  • 100% 占空比，實現最低壓差
• LDO （勞損電子）：
  • 固定輸出電壓
  • LDO2 上的動態電壓調節
  • 20μA 靜態電流
  • 200mA 最大輸出電流
  • V在范圍為 1.8 V 至 6.3 V
• wLED 升壓轉換器：
  • 使用 I2C 進行內部調光
  • 多達 2 × 10 個 LED
  • 每串高達 25 mA，具有內部電流吸收
• 我^2^C 接口
• 10 位 A/D 轉換器
• 觸摸屏界面
• 欠壓鎖定和電池故障比較器

參數

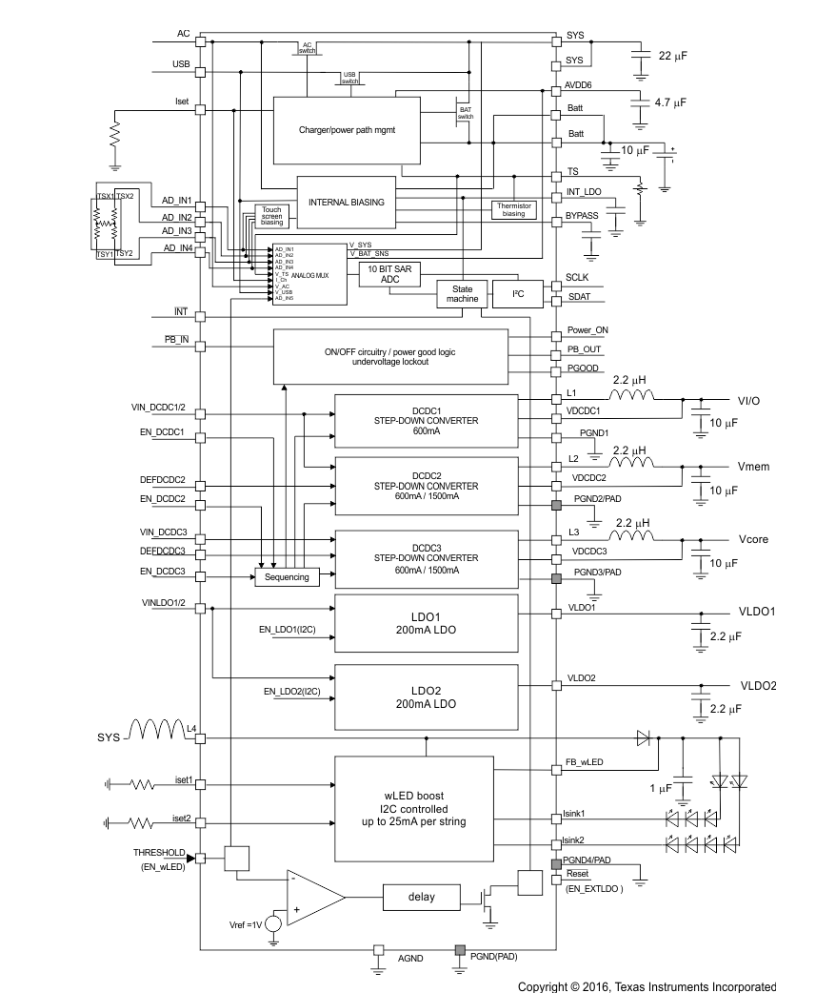

方框圖

1. 產品概述

• ?類型?：電源管理IC（PMIC）
• ?特點?：集成電池充電器、3個步降轉換器（DC-DC）、2個低壓差線性穩壓器（LDO）、白色LED升壓轉換器、觸摸屏接口
• ?應用?：便攜式導航系統、PDA、口袋PC、OMAP?及低功耗DSP供電

2. 主要特性

• ?電池充電器?：
  • 2-A輸出電流
  • 線性充電器，最大充電電流1.5A
  • 支持USB輸入，多種電流限制選項
• ?DC-DC轉換器?：
  • 3個轉換器，每個最大輸出電流1.5A
  • 固定頻率2.25MHz操作
  • 可調或固定輸出電壓
  • 輕載時自動進入省電模式
• ?LDO?：
  • 2個LDO，固定輸出電壓
  • 最大輸出電流200mA
  • 輸入電壓范圍1.8V至6.3V
• ?白色LED升壓轉換器?：
  • 內部調光功能
  • 支持最多2×10個LED
  • 每個字符串最大電流25mA
• ?其他功能?：
  • I2C接口
  • 10位ADC
  • 觸摸屏接口
  • 欠壓鎖定和電池故障比較器

3. 封裝與尺寸

• ?封裝類型?：48引腳VQFN，6mm x 6mm，0.4mm引腳間距

4. 電氣特性

• ?工作電壓范圍?：
  • 電池充電器和電源路徑：2.5V至6.3V
  • DC-DC轉換器輸入電壓：2.8V至6.3V
  • LDO輸入電壓：1.8V至6.3V
• ?輸出電壓范圍?：
  • DC-DC轉換器：0.6×VIN至VIN
  • LDO：0.9V至3.3V
• ?效率?：高達92%（具體取決于負載和輸入電壓）

5. 功能描述

• ?電池充電管理?：
  • 三階段充電：預充電、恒流快充、恒壓充電
  • 充電電流和預充電流可編程
  • 支持熱調節和安全定時器
• ?電源路徑管理?：
  • 自動調整充電電流以適應系統負載變化
  • 支持電池補充模式
• ?DC-DC轉換器?：
  • 支持PWM和PFM操作模式
  • 動態電壓定位減少負載瞬態時的電壓波動
• ?保護功能?：
  • 短路保護
  • 過溫保護
  • 欠壓鎖定

6. 應用與設計

• ?設計工具?：提供典型應用電路、布局指南、組件選擇建議
• ?靈活性?：通過I2C接口可調整輸出電壓、充電電流等參數
• ?多電源輸入?：支持電池、USB和AC適配器輸入

7. 文檔與支持

• 提供數據手冊、應用報告、EVM用戶指南、相關文檔和工具鏈接
• 支持通過TI E2E在線社區獲取技術支持和幫助

8. 注意事項

• 在處理和使用TPS65070時，需遵守靜電放電（ESD）防護規定，以防止芯片損壞
• 使用前請仔細閱讀數據手冊，確保正確理解和應用產品的各項特性和功能
