TPS6572x 器件是一款小型電源管理單元，適用于藍牙耳機或其他便攜式低功耗消費類終端設備。該器件包含一個 USB 友好型鋰離子電池充電器、一個高效降壓轉換器、一個低壓差線性穩壓器和其他支持功能。該設備由 I 控制^2^C 接口。通過使用工廠編程的非易失性存儲器，可以自定義幾個設置。
*附件：tps65721.pdf

2.25MHz 降壓轉換器在輕負載時進入低功耗模式，可在盡可能寬的負載電流范圍內實現最高效率。對于低噪聲應用，可以使用 I 強制器件進入固定頻率 PWM 模式^2^C 兼容接口。

該器件允許使用小型電感器和電容器來實現小尺寸解決方案。該TPS65720在 DC-DC 轉換器上提供高達
200 mA 的輸出電流，而 TPS657201、TPS657202 和 TPS65721 提供高達 400 mA 的電流。TPS6572x 還集成了一個 200mA LDO。LDO 在 1.8 V 至 5.6 V 的輸入電壓范圍內工作，因此可以由降壓轉換器的輸出或直接由系統電壓供電。

TPS65720、TPS657201 和 TPS657202 采用小型 25 焊球 2 mm × 2 mm 晶圓芯片尺寸封裝 （DSBGA），焊球間距為 0.4 mm，或采用
4 mm × 4 mm 間距為 0.4 mm 的 WQFN 封裝 （TPS65721）。

特性

• 具有電源路徑管理的電池充電器
• 額定功率路徑為 28V，具有：
  • 100mA 輸入電流限制
  • 500mA 輸入電流限制
• 300mA 充電電流
• 用于 TPS65720 的 200mA 降壓轉換器
• 用于 TPS65721、TPS657201 TPS657202 的 400mA 降壓轉換器
• 效率高達 92%
• V在DCDC 轉換器的范圍為 2.3 V 至5.6 V
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±2%
• 100% 占空比，實現最低壓差
• 1 個通用型 200mA LDO
• V在LDO 范圍為 1.8 V 至 5.6 V
• 我^2^C 兼容接口
• 4 個 GPIO
• 采用間距為 0.4mm 的 25 焊球 DSBGA 封裝和 4mm × 4mm 32 引腳 WQFN 封裝

參數

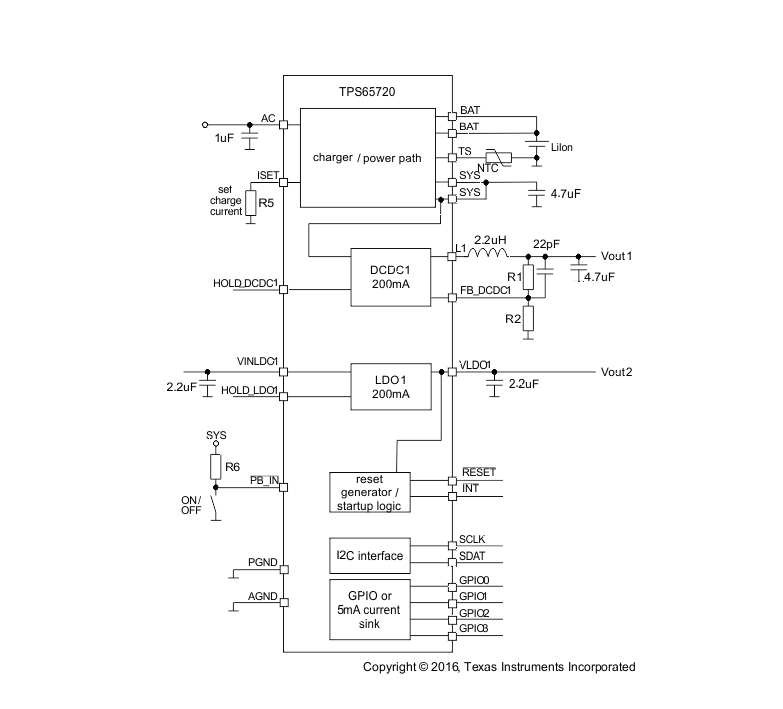

方框圖

1. 產品概述

• ?類型?：電源管理IC（PMIC），集成電池充電器、一步降轉換器（DC-DC）和低壓差線性穩壓器（LDO）
• ?應用?：藍牙耳機、手持設備、可穿戴設備、智能手表、便攜式配件
• ?特點?：USB友好型鋰離子電池充電器、高效率步降轉換器、低壓差線性穩壓器、I2C兼容接口、4個GPIO

2. 主要特性

• ?電池充電器?：
  • 集成電源路徑管理
  • 支持28V額定電源路徑，具有100mA和500mA輸入電流限制
  • 最大充電電流300mA
  • 自動進入低功耗模式
• ?DC-DC轉換器?：
  • TPS65720：輸出電流高達200mA
  • TPS65721/TPS657201/TPS657202：輸出電流高達400mA
  • 固定頻率2.25MHz操作
  • 輕載時自動進入PFM模式提高效率
• ?LDO?：
  • 200mA輸出電流
  • 輸入電壓范圍1.8V至5.6V
• ?其他功能?：
  • I2C接口可編程
  • 4個GPIO，其中2個可配置為LED驅動器
  • 電池溫度監測
  • 動態電壓定位減少負載瞬態時的電壓過沖和下沖

3. 封裝與尺寸

• ?封裝類型?：32引腳WQFN（4mm x 4mm），0.4mm引腳間距
• ?工作溫度范圍?：-40°C至85°C

4. 電氣特性

• ?輸入電壓范圍?：
  • AC引腳：4.35V至28V
  • BAT引腳：2.2V至4.5V
  • VINDCDC1：2.3V至5.6V
  • VINLDO1：1.8V至SYS電壓
• ?輸出電壓范圍?：
  • DC-DC轉換器：0.6×VINDCDC1至VINDCDC1（可調）
  • LDO：0.8V至3.3V（可調）
• ?效率?：高達92%（取決于負載條件和輸出電壓）

5. 功能描述

• ?電池充電管理?：
  • 三階段充電：預充電、恒流快充、恒壓充電
  • 充電電流、預充電流和終止電流可編程
  • 充電定時器、溫度保護和過壓保護
• ?電源路徑管理?：
  • 自動調整充電電流以適應系統負載和輸入電源變化
  • 支持電池補充模式，當輸入電源不足以滿足系統負載時，電池自動補充電流
• ?動態電壓定位?：在PFM模式下，通過提高輸出電壓定位減少負載瞬態時的電壓波動
• ?熱調節和熱關斷?：防止芯片過熱損壞

6. 應用與設計

• ?設計工具?：提供典型應用電路、布局指南、組件選擇和穩定性分析
• ?靈活性?：通過外部電阻和I2C接口可調整輸出電壓、充電電流和其他參數
• ?多電源輸入?：支持電池和AC適配器或USB輸入，提供靈活的電源選項

7. 文檔與支持

• 提供數據手冊、應用報告、EVM用戶指南、相關文檔和工具鏈接
• 支持通過TI E2E在線社區獲取技術支持和幫助

8. 訂購信息

• 提供多種封裝和數量選項，具體信息請參考TI官方網站

9. 注意事項

• 在處理和使用TPS65721時，需遵守靜電放電（ESD）防護規定，以防止芯片損壞
• 使用前請仔細閱讀數據手冊，確保正確理解和應用產品的各項特性和功能
