TPS65217x 是一款單芯片電源管理 IC （PMIC），專為在便攜式和 5V 線路供電應用中為 AM335x ARM Cortex-A8 處理器供電而設計。PMIC 器件為單節鋰離子和鋰聚合物電池提供線性電池充電器、雙輸入電源路徑、三個降壓轉換器、四個低壓差 （LDO） 穩壓器和一個高效升壓轉換器，為兩串最多 10 個 LED 供電。該系統可由 USB 端口、5 V 交流適配器或鋰離子電池的任意組合供電。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于工業應用。三個高效 2.25 MHz 降壓轉換器可以為系統提供內核電壓、內存和 I/O 電壓。TPS65217x 器件采用 48 引腳無鉛封裝（6mm × 6mm VQFN），間距為 0.4mm。
*附件：tps65217.pdf

特性

• 充電器和電源路徑
  • 電源路徑上的 2A 輸出電流
  • 線性充電器;700mA 最大充電電流
  • 20V 容限 USB 和 AC 輸入
  • 熱調節、安全定時器
  • 溫度感應輸入
• 降壓轉換器 （DCDC1， DCDC2， DCDC3）
  • 具有集成開關 FET 的 3 個降壓轉換器
  • 2.25MHz 固定頻率作
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±2%
  • 100% 占空比，實現最低壓差
  • 每個轉換器的典型靜態電流為 15μA
  • 禁用時被動放電至對地
• LDO 穩壓器（LDO1、LDO2）
  • 兩個可調 LDO
  • LDO2 可配置為跟蹤 DCDC3
  • 典型 15μA 靜態電流
• 負載開關（LDO3、LDO4）
  • 兩個獨立的負載開關，可配置為 LDO
• WLED 驅動器
  • 內部生成的 PWM 用于調光控制
  • 38V LED 開路保護
  • 支持兩串最多 10 個 LED，每串 25mA
  • 內部低側電流吸收器
• 保護
  • 欠壓鎖定和電池故障比較器
  • 始終在線的按鈕監視器
  • 硬件復位引腳
  • 密碼保護 I^2^C 寄存器
• 接口
  • 我^2^C 接口（地址 0x24）
  • 密碼保護 I^2^C 寄存器

參數

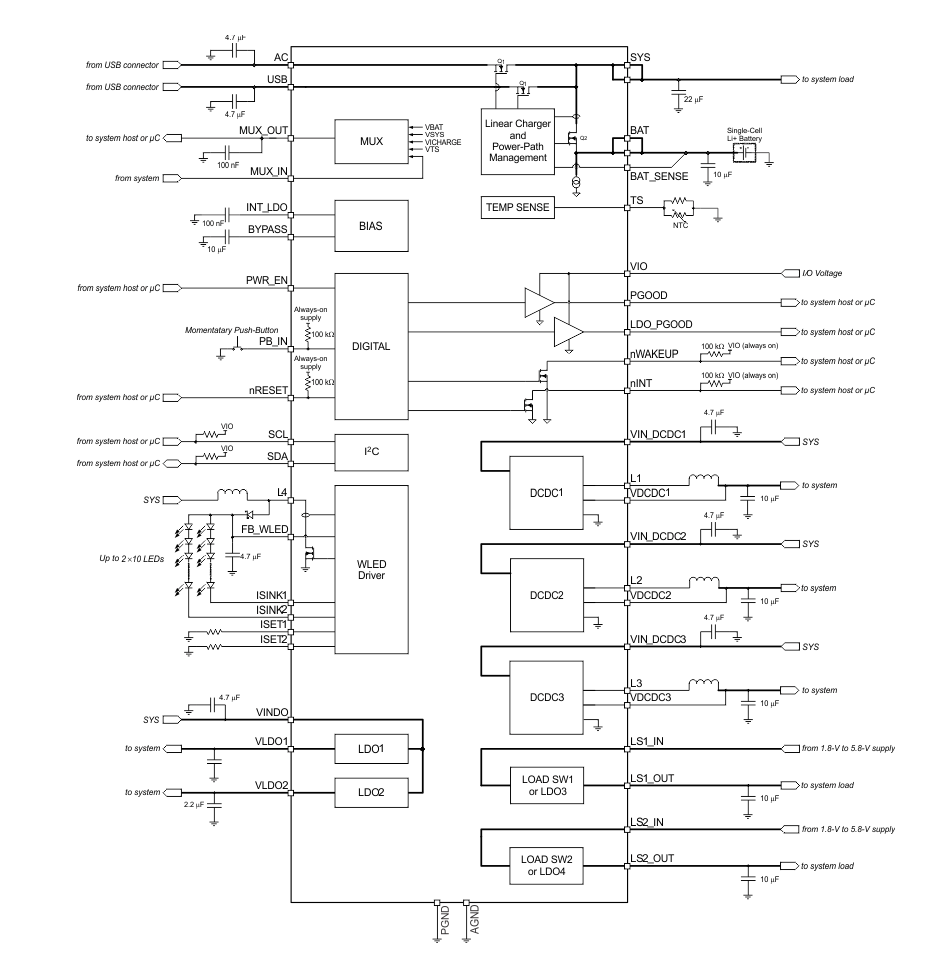

方框圖

1. 概述

TPS65217 是一款專為電池供電系統設計的單芯片電源管理IC（PMIC），特別適用于AM335x ARM? Cortex?-A8 處理器。該器件集成了線性電池充電器、三個降壓轉換器（DCDC1、DCDC2、DCDC3）、兩個低壓降（LDO）調節器、兩個負載開關、白光LED驅動器和電源路徑管理功能。

2. 主要特性

• ?集成線性電池充電器?：
  • 支持單節Li-ion和Li-polymer電池。
  • 20V耐壓USB和AC輸入。
  • 熱調節和安全計時器。
• ?三個降壓轉換器?：
  • 固定頻率2.25MHz操作。
  • 輸出電壓精度±2%。
  • 100%占空比實現最低壓差。
• ?兩個LDO調節器?：
  • 可調整輸出電壓。
  • 典型靜態電流15μA。
• ?負載開關/LDO?：
  • 可配置為LDO或負載開關。
  • 支持高達400mA的電流。
• ?白光LED驅動器?：
  • 內部生成PWM用于調光控制。
  • 支持兩串最多10顆LED，每顆25mA。
• ?電源路徑管理?：
  • 自動在USB、AC和電池之間切換。
  • 優先使用AC輸入，然后是USB輸入，最后是電池。

3. 功能框圖

數據手冊提供了詳細的功能框圖，展示了TPS65217的內部結構，包括電池充電器、降壓轉換器、LDO調節器、負載開關、白光LED驅動器、電源路徑管理等模塊。

4. 引腳配置與功能

TPS65217采用48引腳VQFN封裝，數據手冊詳細列出了每個引腳的編號、類型、功能描述及默認狀態。

5. 電氣特性

• ?絕對最大額定值?：包括供電電壓、輸入/輸出電流、結溫等參數的最大允許值。
• ?推薦工作條件?：列出了正常工作時各參數的建議范圍。
• ?詳細電氣特性?：包括電池充電器、降壓轉換器、LDO調節器、負載開關、白光LED驅動器等模塊的詳細電氣參數。

6. 應用信息

• ?典型應用?：適用于Sitara? AM335x 處理器電源、便攜式導航系統、平板電腦計算、5V工業設備等。
• ?設計指南?：提供了設計電源系統時的考慮因素和步驟，包括電感、電容、MOSFET等外部元件的選擇。

7. 編程與接口

• ?I2C接口?：支持I2C總線標準3.0，數據速率可達400kbit/s。
• ?寄存器映射?：詳細列出了所有寄存器的地址、功能描述及訪問類型。
• ?密碼保護?：部分寄存器受密碼保護，防止意外寫入。

8. 設備功能模式

• ?上電/掉電序列?：可通過I2C接口編程自定義上電/掉電序列。
• ?電源好（PGOOD）信號?：用于指示輸出軌是否在規定范圍內。
• ?復位功能?：支持硬件復位和軟件復位，復位時所有寄存器恢復默認值。

9. 布局與布線

• ?布局指南?：提供了PCB布局的一般原則，包括關鍵元件的放置、旁路電容的放置、電源和地線的處理等。
• ?布線建議?：強調了敏感信號線的布線要求，以避免耦合噪聲和干擾。

10. 封裝與訂購信息

• ?封裝類型?：48引腳VQFN封裝。
• ?訂購信息?：提供了不同型號和封裝選項的訂購代碼。

11. 注意事項

• ?靜電放電保護?：提醒用戶在處理IC時注意靜電放電保護。
• ?熱設計?：提供了熱設計的指導原則，以確保器件在正常工作溫度范圍內運行。
• ?安全警告?：提醒用戶在操作和使用TPS65217時注意安全，避免觸電和短路。
