TPS6521905 是一款電源管理 IC （PMIC），旨在為便攜式和固定應用中的各種 SoC 供電。該器件在 -40°C 至 +105°C 的環境溫度范圍內工作，使 PMIC 成為各種工業應用的絕佳選擇。該器件包括 3 個同步降壓 DC-DC 轉換器和 4 個線性穩壓器。

DC-DC 轉換器能夠產生 1 個 3.5A 和 2 個 2 A 電流。根據開關模式配置，轉換器需要一個 470nH 的小電感、4.7μF 的輸入電容和每軌的最小 10μF 輸出電容。
*附件：tps6521905.pdf

其中兩個 LDO 在 0.6V 至 3.4V 的輸出電壓范圍內支持 400mA 的輸出電流。這些 LDO 支持旁路模式，充當負載開關，并允許在運行期間改變電壓。另外兩個 LDO 在 1.2V 至 3.3V 的輸出電壓范圍內支持 300mA 的輸出電流。這些 LDO 還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫連接。

特性

• 3 個降壓轉換器，開關頻率高達 2.3 MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5 V – 5.5 V;IOUT：2A;VOUT 0.6V – 3.4V
• 4 個線性穩壓器：
  • 2x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 2x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器上的動態電壓調節
• 低 IQ/PFM，PWM 模式（準固定頻率）
• 可編程電源排序和默認電壓
• I2C 接口，支持 standard、fast-mode 和 fast-mode+
• 設計用于支持具有 14+ 個電源軌的系統（多 PMIC 配置中的 2× TPS6521905 個器件）
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性

參數

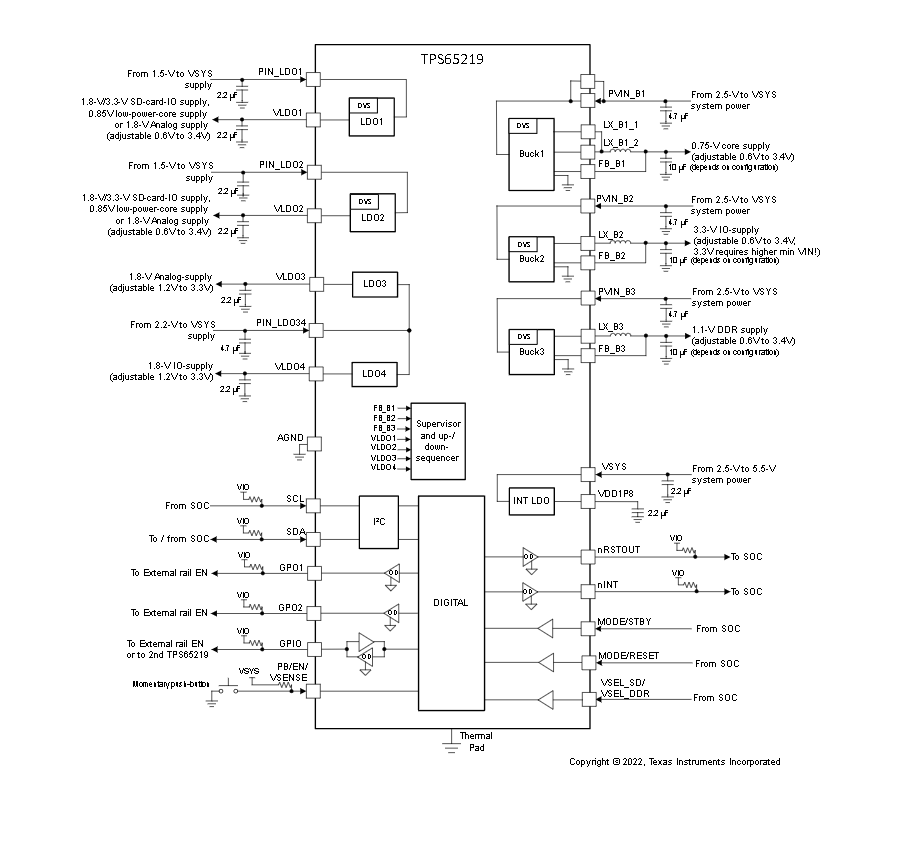

方框圖

1. 產品概述

TPS6521905是一款用戶可編程的電源管理集成電路（PMIC），集成了三個降壓DC/DC轉換器和四個線性穩壓器（LDO）。該器件適用于多種便攜式和固定式應用，為廣泛的系統芯片（SoC）提供電源管理。

2. 主要特性

• ?三個降壓DC/DC轉換器?：
  • 最高開關頻率2.3MHz
  • VIN范圍：2.5V - 5.5V
  • 輸出電流和電壓：
    • BUCK1：I_OUT = 3.5A, V_OUT = 0.6V - 3.4V
    • BUCK2和BUCK3：I_OUT = 2A, V_OUT = 0.6V - 3.4V
• ? 四個線性穩壓器（LDO） ?：
  • VIN范圍：1.5V - 5.5V（LDO1和LDO2）；2.2V - 5.5V（LDO3和LDO4）
  • 輸出電流和電壓：
    • LDO1和LDO2：I_OUT = 400mA, V_OUT = 0.6V - 3.4V（可配置為負載開關和旁路模式）
    • LDO3和LDO4：I_OUT = 300mA, V_OUT = 1.2V - 3.3V（可配置為負載開關）
• ?動態電壓調節?：支持所有三個降壓轉換器
• ?低功耗模式?：包括PFM和PWM模式
• ?可編程電源排序和默認電壓?
• ?I2C接口?：支持標準、快速和快速+模式
• ?多PMIC配置?：支持最多14條電源軌的系統（通過兩個TPS6521905設備）
• ?可編程性和靈活性?：包括2個GPO、1個GPIO和3個多功能引腳，支持EEPROM編程

3. 應用領域

• 低功耗工業微處理器（MPU）和微控制器（MCU），如AM62x、AM64x和AM243x
• 人機界面（HMI）
• 可編程邏輯控制器（PLC）
• 工業PC
• 建筑安全
• HVAC系統
• 視頻監控
• 數據集中器
• 智能電表
• 保護繼電器
• 患者監護和診斷設備
• 成像設備

4. 封裝信息

• 封裝類型：32引腳QFN
• 封裝尺寸：4.00mm × 4.00mm或5.00mm × 5.00mm

5. 技術規格

• ?絕對最大額定值?：包括輸入電壓、輸出電壓、工作結溫和存儲溫度等
• ?靜電放電（ESD）額定值?：符合HBM和CDM標準
• ?推薦操作條件?：詳細列出了輸入電壓、電容、電感等參數的范圍
• ?熱信息?：包括結到環境、結到外殼和結到板的熱阻等
• ?系統控制閾值?：包括電源好（POR）上升閾值、欠壓鎖定（UVLO）下降閾值等
• ?BUCK轉換器和LDO的詳細規格?：包括輸入電壓、輸出電壓、靜態電流、輸出電壓精度等

6. 功能描述

• 提供了功能框圖、設備功能模式、多PMIC操作、NVM編程、用戶寄存器和設備寄存器的詳細描述
• 支持動態電壓調節、電源排序、復位輸出等功能

7. 應用與實施

• 提供了應用信息、典型應用電路、電源推薦和布局指導

8. 支持文檔和資源

• 包括文檔更新通知、支持資源、商標信息、靜電放電警告和術語表等
