TRF37A75 具有斷電引腳的 40MHz 至 6000MHz 12dB 射頻增益塊放大器技術手冊
TRF37A75 采用具有功率降低引腳的 2.00mm x 2.00mm 超薄小外形尺寸無引線 (WSON) 封裝，這使得這款器件非常適合于空間占用和低功率模式十分關鍵的應用。
數據手冊：*附件：TRF37A75 具有斷電引腳的 40MHz 至 6000MHz 12dB 射頻增益塊放大器技術手冊.pdf
TRF37A75 的設計目的是易于使用。 為了實現最大靈活性，這個產品系列使用常見的 5V 電源，并且流耗為 80mA。 此外，這一系列在設計時使用了有源偏置電路，此電路在過程、溫度和電壓變化范圍內提供一個穩定且可預計的偏置電流。 為了實現增益和線性預算，此器件被設計成提供一個平坦增益響應，以及頻率達到 6000MHz 時的出色 OIP3 輸出。 針對空間受限應用，這一系列與 50Ω 內部匹配，這樣簡化了使用，并且最大限度地減小了所需的印刷電路板 (PCB) 面積。
特性
- 40MHz-6000MHz
- 增益版本：12dB
- 噪聲值：4dB
- 輸出 P1dB：2000MHz 時為 18dBm
- 輸出 IP3：2000MHz 時為 32.5dBm
- 功率降低模式 (Power Down Mode)
- 單電源：5V
- 溫度范圍內的穩定性能
- 無條件穩定
- 強健的靜電放電 (ESD) 防護：> 1kV 人體模型 (HBM)；> 1kV 充電器件模型 (CDM)
引腳功能和配置

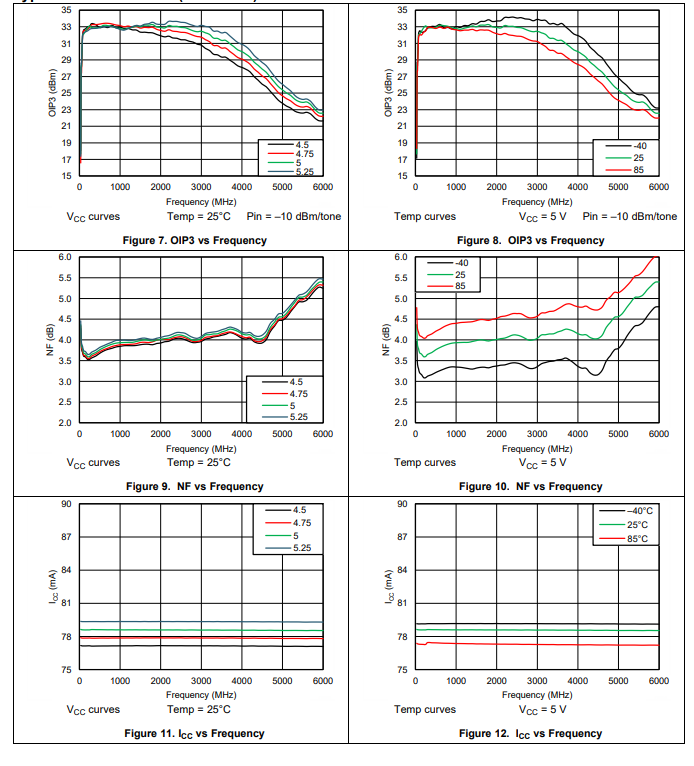

典型特性

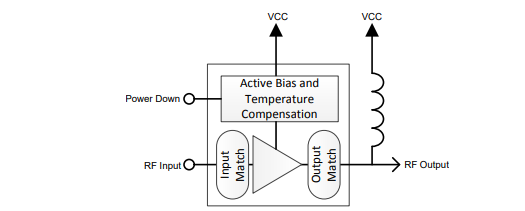

功能方框圖
應用范圍
- 通用 RF 增益塊
- 消費類產品
- 工業用
- 公用事業計量?jī)x表
- 低成本無線電產品
- 蜂窩基站
- 無線基礎設施
- RF 回程
- 雷達
- 電子對抗
- 軟件定義的無線電
- 測試和測量
- 點對點/多點微波
- 軟件定義的無線電
- RF 中繼器
- 分布式天線系統
- 本振 (LO) 和 PA 驅動器放大器
- 無線數據，衛星，直播衛星 (DBS)，有線電視 (CATV)
- 中頻 (IF) 放大器
