概述
HMC1164是一款單芯片微波集成電路(MMIC)電壓控制振蕩器，集成了諧振器、負電阻器件和變?nèi)?a target="_blank">二極管并具有半頻輸出。

由于振蕩器的單芯片結構，輸出功率和相位噪聲性能在溫度范圍內尤為出色。

采用5 V電源電壓時，輸出功率為8 dBm（典型值）。 電壓控制振蕩器采用符合RoHS標準的LFCSP封裝，無需外部匹配元件。
數據表：*附件：HMC1164具有半頻輸出的10.38Hz至11.30GHz MMIC VCO技術手冊.pdf

應用

• 點對點和多點無線電
• 測試設備和工業控制
• 甚小孔徑終端(VSAT)

特性

• 雙通道輸出頻率范圍：
  fOUT = 10.38 GHz to 11.30 GHz
  f OUT /2 = 5.19 GHz to 5.65 GHz
• 輸出功率 (P OUT ): 8 dBm
• 單邊帶(SSB)相位噪聲：
  ?86 dBc/Hz（典型值，10 kHz），
  ?114 dBc/Hz（典型值，100 kHz）
• 無需外部諧振器
• 32引腳、5 mm × 5 mm LFCSP (25 mm2)封裝，符合RoHS標準

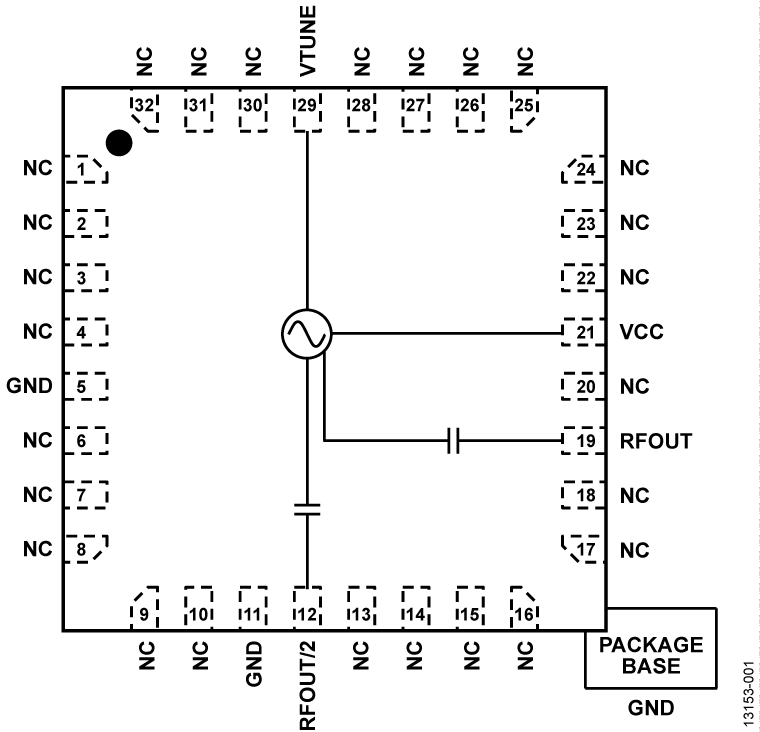

框圖

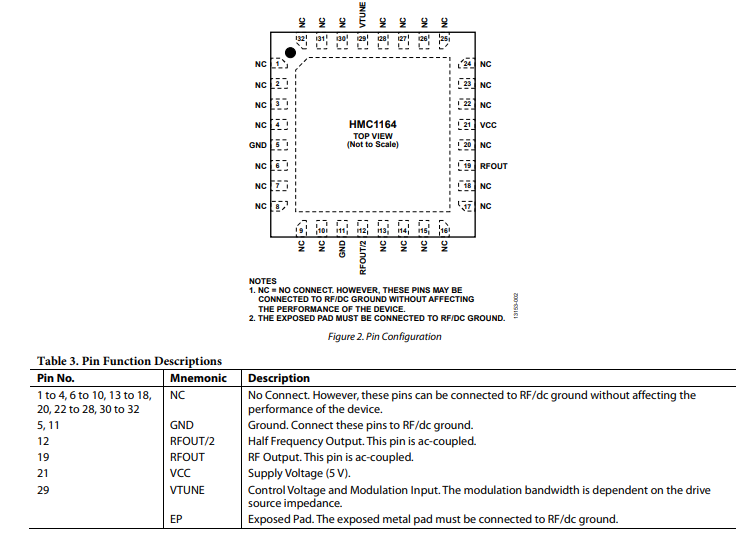

引腳配置描述

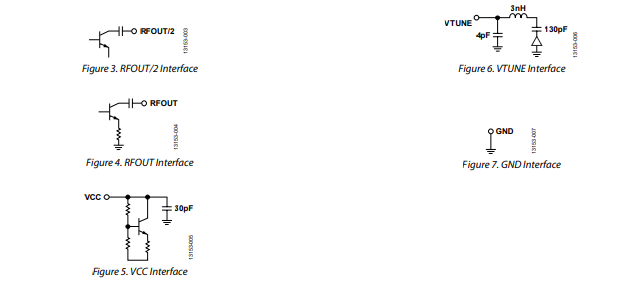

接口示意圖

典型性能特征

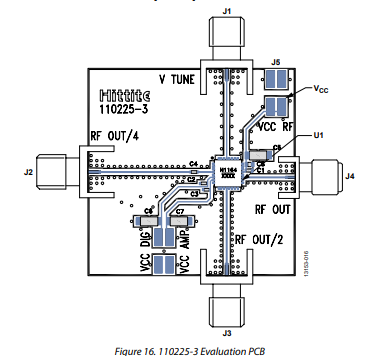

評估印刷電路板(PCB)

此應用中使用的電路板采用射頻電路設計技術。確保信號線具有50歐姆阻抗，且將封裝接地引腳和背面接地焊盤直接連接至接地層。

使用足夠數量的過孔連接頂層和底層接地層。
