概述
AD9952是一款直接數字頻率合成器(DDS)，內置一個14位DAC（數模轉換器），工作速率最高達400 MSPS。該器件使用先進的DDS技術，連同高速、高性能DAC，構成數字可編程的完整高頻合成器，能夠產生最高200 MHz的頻率捷變模擬輸出正弦波。AD9952專為提供快速跳頻和精密調諧分辨率（32位頻率調諧字）而設計。頻率調諧和控制字通過串行I/O端口載入AD9952。額定工作溫度范圍為?40°C至+105°C工業溫度范圍。
數據表：*附件：AD9952 400 MSPS、14位DAC、1.8V CMOS直接數字頻率合成器技術手冊.pdf

應用

• LO捷變頻率合成
• 可編程時鐘發生器
• 測試與測量設備
• 聲光設備驅動

特性

• 400 MSPS內部時鐘速度
• 集成14位DAC
• 32位調諧字
• 相位噪聲：≤ ?120 dBc/Hz（1 kHz偏移，DAC輸出）
• 出色的動態性能

• 80 dB SFDR（AOUT為160 MHz，±100 kHz偏移時）

• 串行輸入/輸出(I/O)控制
• 1.8 V電源
• 軟件/硬件控制的斷電功能
• 48引腳TQFP_EP封裝
• PLL REFCLK乘法器（4x至20x）
• 單晶體驅動的內部振蕩器
• 相位調制功能
• 多芯片同步
• 高速比較器（切換速率：200 MHz）

框圖

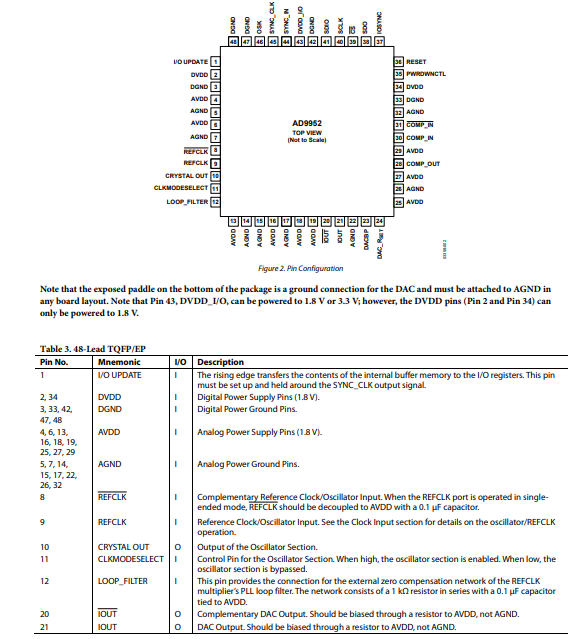

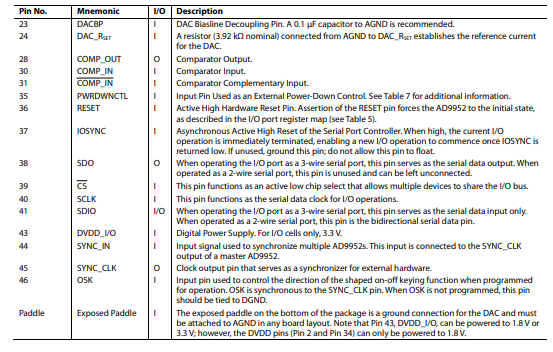

引腳配置描述

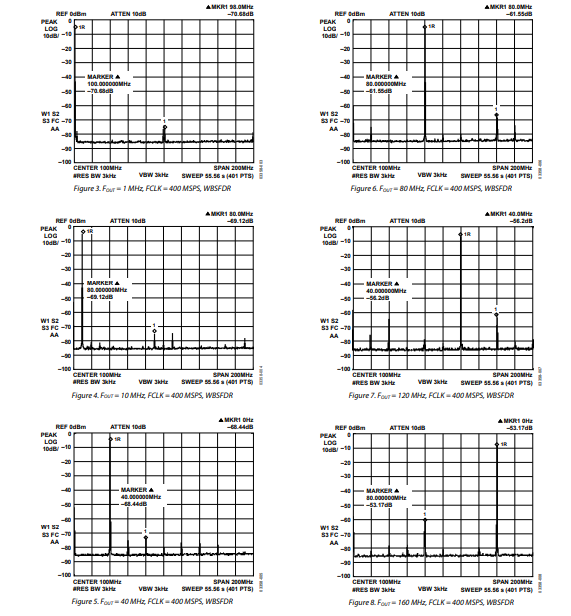

典型性能特征

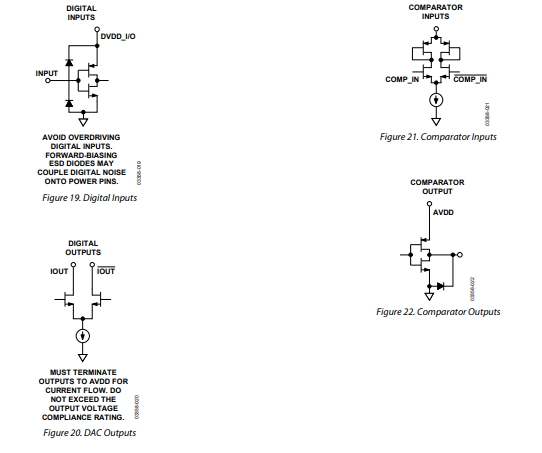

等效輸入/輸出電路

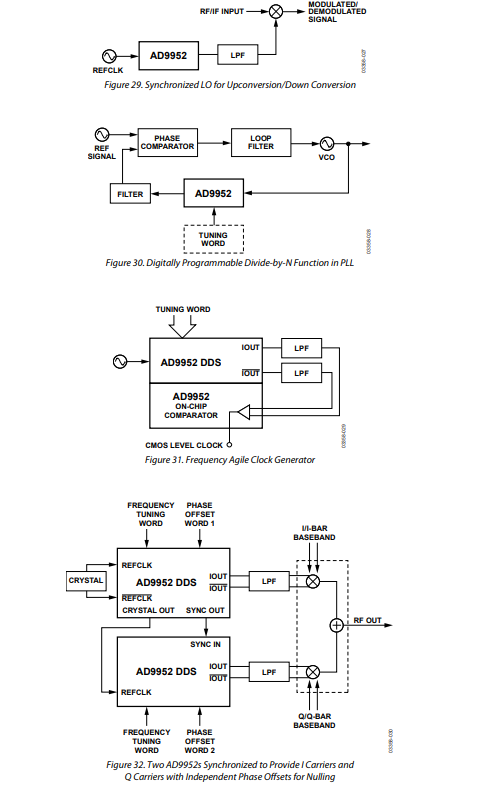

建議的應用電路

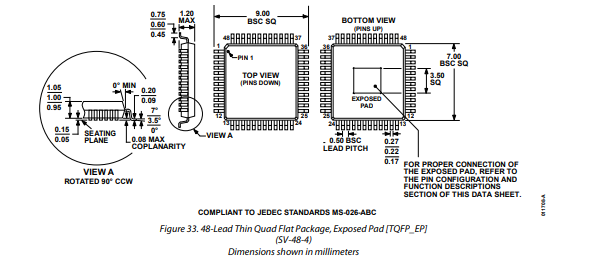

輪廓尺寸
