引言

在汽車診斷領域，診斷故障碼（Diagnostic Trouble Code, DTC）是車輛電子控制系統（ECU）用于標識故障的核心工具。不同角色對其關注點各異：

• 軟件開發人員：更關注故障與DTC的映射關系；
• 系統工程師：需理解DTC定義以應對主機廠的變更需求；
• 主機廠診斷團隊：必須深入掌握DTC結構，以構建層次清晰的診斷系統。

本文將從DTC的定義、編碼規則、格式分類及實際應用展開，幫助讀者系統化理解這一關鍵概念。

DTC的定義及作用

DTC全稱為Diagnostic Trouble Code（診斷故障碼），是ECU用于標識故障狀態的數字編碼。檢測到ECU系統異常時生成的代碼，幫助技術人員快速定位故障范圍。當車輛運行異常時，維修人員通過診斷儀讀取DTC，可快速定位故障源。

DTC核心作用：1、作為故障的唯一身份標識，一個DTC對應一種特定故障。2、通過標準化格式（如ISO 15031-6、SAE J2012等）實現跨車型和ECU的通用性。

例如：

• P0127：進氣溫度過高；
• U0105：噴油器控制模塊通信丟失。

每個DTC對應唯一故障類型，其本質是故障的“身份標識符”。ECU通過UDS協議（如服務$19）存儲并反饋DTC，為維修提供關鍵依據。

DTC的組成與結構

2.1DTC的編碼規則

DTC由5個字符組成，遵循ISO 15031-6標準，按功能分為四部分：

1. 故障所屬系統（第1字符）

• P（動力總成）：發動機、變速箱等；
• C（底盤）：制動、懸掛系統等；
• B（車身）：燈光、車窗等電子設備；
• U（網絡通信）：CAN總線、模塊間通信故障。

2. 故障類型（第2字符）

• 0：ISO/SAE標準定義；
• 1：制造商自定義；
• 2/3：ISO/SAE預留。

3. 子系統（第3字符）

以動力總成為例：

• 0：燃油與排放控制系統；
• 1：燃油與空氣計量系統；
• 2：噴油器相關故障。

4. 具體故障對象與類型（第4-5字符）

例如：

U0101：與變速箱控制模塊（TCM）通信丟失；

C0031：左前輪速度傳感器故障。

示例：P0127：動力總成系統（P）的標準故障（0），燃油與空氣子系統（1）的進氣溫度過高（27）。

2.2 DTC前綴分類

第1字符的字母代表故障所屬系統，具體對應關系如下：

以下是故障代碼前綴及其對應分類的文本描述形式：

P - 動力總成系統

• 涉及發動機、變速箱等動力相關部件
• 示例：P0127（進氣溫度過高）

C - 底盤系統

• 包含制動系統、懸掛系統等行駛機構
• 示例：C0031（左前輪速傳感器故障）

B - 車身電子系統

• 涵蓋安全氣囊、車載電子設備等車身部件
• 示例：B0001（安全氣囊控制故障）

U - 通信網絡系統

• 包含CAN總線、LIN總線等車載通信協議
• 示例：U0105（噴油器通信丟失）

每個前綴字母代表不同的車輛系統大類，后接數字故障代碼可準確定位具體故障部件或系統。這種分類體系廣泛應用于OBD（車載診斷系統）和車輛維修領域。

2.3 DTC的十六進制表示

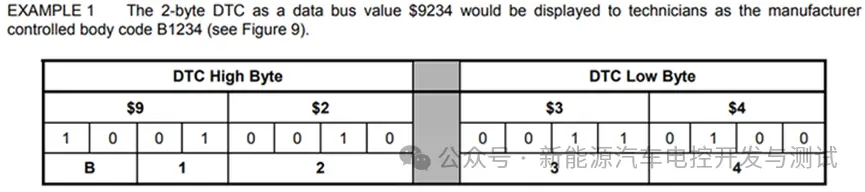

DTC在診斷通信中以十六進制數值傳輸，需通過轉換規則解析為字符格式。例如：

字符DTC：P0127 → 16進制值：0x0127；

字符DTC：U0105 → 16進制值：0xC105。

轉換時需參考標準映射表，確保高、中、低字節的對應關系準確。

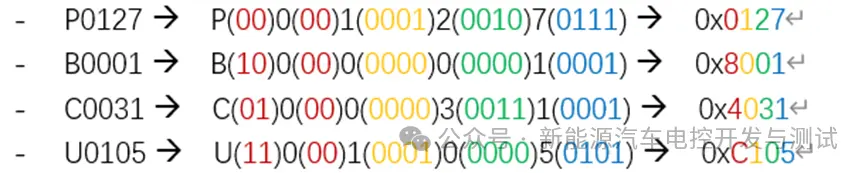

具體轉換操作如下:

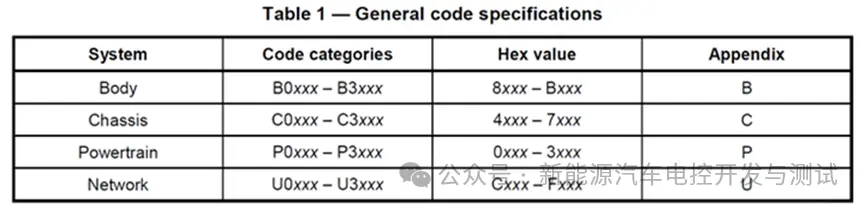

通過上述數值轉換方法就定義出了下表所示的Code categories與Hex value的對應關系。

DTC的格式分類

根據ISO 14229-1和SAE標準，DTC分為兩種格式：

1. OBD格式

• 常見于排放相關診斷（SAE J2012標準）；
• 使用3字節結構，省略低字節（0x00）。

2. 非OBD格式（UDS格式）

• 廣泛用于整車級診斷（ISO 14229-1標準）；
• 包含高、中、低3字節，低字節定義故障類別與子類型：
• 故障類別（如0x01為電氣故障，0x08為總線通信故障）；
• 子類型（如0x21表示信號幅值過低，0x23表示信號卡滯低電平）。

示例：

B0039-10：右前方氣囊部署控制電路失效（電氣故障）；

C0031-23：左前輪速傳感器信號卡滯低電平。

根據標準協議，DTC分為 OBD格式 與 Non-OBD格式，主要差異如下：

關鍵區別：

Non-OBD格式通過 低字節 定義 故障類別 和 子類型，例如：低字節值：0x87 → 故障類別為 總線信號故障，子類型為 超時。

DTC故障類型詳解

4.1 故障類別（低字節高4位）

以下是關于DTC（Diagnostic Trouble Code）故障子類型的標準化技術說明，針對一般信號故障類型進行系統化分類：

DTC故障子類型分類（信號故障域）

0x21 信號振幅低于閾值

• 故障特征：信號峰峰值或有效值持續低于系統設計允許的最低電平
• 檢測重點：傳感器供電電壓、信號衰減路徑、電磁干擾（EMI）屏蔽完整性

0x22 信號振幅超出容限

• 故障特征：信號強度超過物理接口或ADC（模數轉換器）的線性工作范圍
• 檢測重點：信號調理電路增益、負載阻抗匹配、過壓保護機制狀態

0x23 信號低電平鎖定

• 故障特征：信號持續處于邏輯低電平（如0V）且無動態響應
• 檢測重點：短路至地路徑、驅動級晶體管失效、總線終端電阻異常

0x24 信號高電平鎖定

• 故障特征：信號恒定保持邏輯高電平（如5V/12V）無協議級跳變
• 檢測重點：電源短路路徑、開路故障、上拉電阻配置錯誤

0x25 信號波形畸變

• 故障特征：信號時域特性（上升/下降時間、占空比、過沖）偏離規范
• 檢測重點：信號完整性分析（眼圖/抖動測試）、傳輸線阻抗失配、濾波器參數漂移

0x26 信號動態響應不足

• 故障特征：信號變化速率（dV/dt或dI/dt）低于系統實時性要求閾值
• 檢測重點：傳感器帶寬、信號采樣率配置、總線仲裁延遲分析

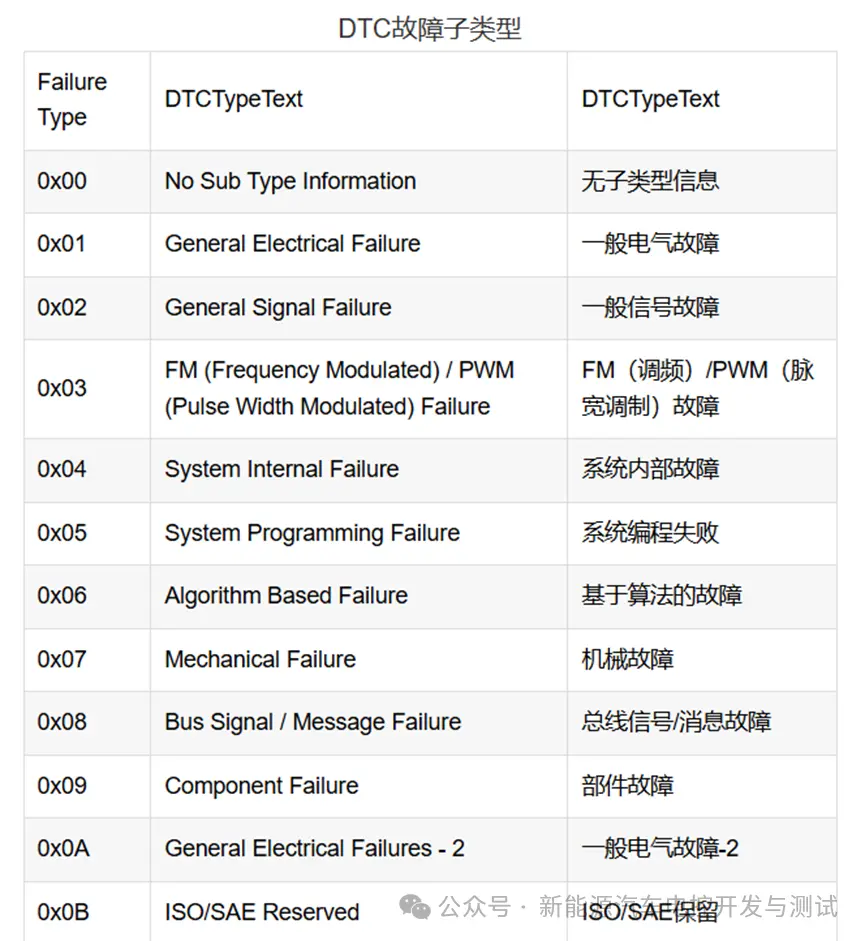

4.2 故障子類型（低字節低4位）

以 一般信號故障（0x02） 為例：

示例：C0031-23：左前輪速傳感器（C0031）的一般信號故障（02），子類型為信號卡滯低電平（23）。

總結

1. DTC是故障診斷的核心工具，通過標準化編碼實現快速定位問題。
2. 掌握DTC結構、格式及分類規則，可有效提升故障排查效率。
3. 實際應用中需結合OEM提供的DTC解釋表，以適配不同車型的特殊定義。

通過本文，零基礎讀者可系統理解DTC的組成邏輯，并借助表格快速查閱關鍵信息。
