THS4531是一款低功耗、全差分運算放大器，其輸入共模范圍低于負軌和軌對軌輸出。該設備專為功耗和耗散至關重要的低功耗數據采集系統和高密度應用而設計。

數據手冊：*附件：THS4531 超低功耗、0.25mA、RRO、全差動放大器技術手冊.pdf

該器件具有精確的輸出共模控制，在驅動模數轉換器（ADC）時允許直流耦合。這種控制，再加上低于負軌和軌到軌輸出的輸入共模范圍，允許從單端接地參考信號源到逐次逼近寄存器（SAR）和Δ∑（Δ∑）ADC的簡單接口，僅使用2.5V至5V的電源。THS4531也是通用、低功耗差分信號調理應用的寶貴工具。

THS4531的特點是可在-40°C至+125°C的擴展工業溫度范圍內運行。以下包選項可用：

特征
?超低功耗：
–電壓：2.5 V至5.5 V
–電流：250μA
–斷電模式：0.5μA（典型）
?完全差異化架構
?帶寬：36 MHz
?轉換速率：200 V/μs
?THD：1 kHz時為-120 dBc（1 VRMS，RL=2 k?)
?輸入電壓噪聲：10 nV/√Hz（f=1 kHz）
?高直流精度：
–VOS漂移：±4μV/?C（-40°C至+125°C）
美國在線：114 dB
?軌對軌輸出（RRO）
?負軌輸入（NRI）
?輸出共?？刂?/p>

引腳功能和配置

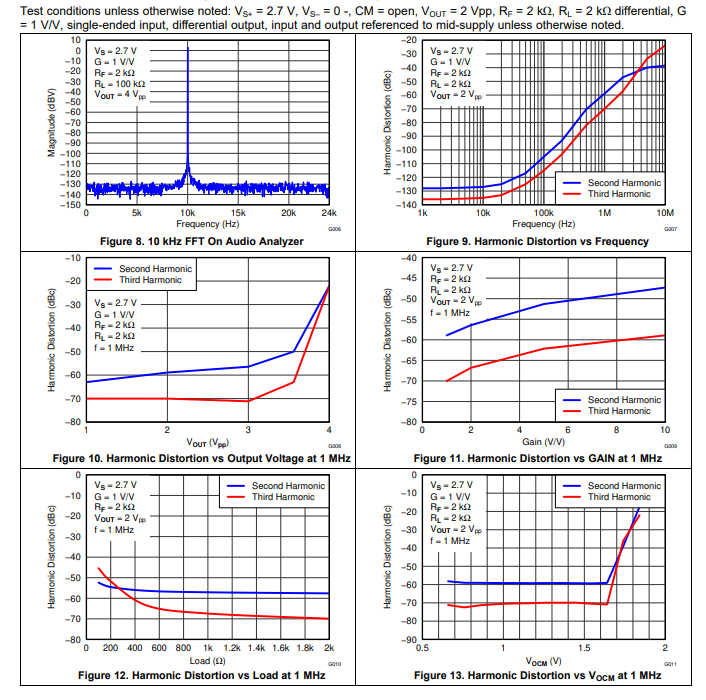

典型特性

應用
?低功耗SAR、Δ∑ADC驅動器
?低功耗、高性能：
–差分放大器
–單端差分放大器
?低功耗、寬帶差分驅動器
?低功耗、寬帶差分信號
條件作用
?高信道數和功率密集型系統
