LMH664X 系列是真正的單電源電壓反饋放大器，可提供高速 (130MHz) 低失真 (?62dBc) 特性和超高輸出電流（約 75mA），與性能類似的現有器件相比，該產品的成本和功耗更低。

數據手冊：*附件：LMH6642Q-Q1 汽車類、低功耗、130MHz、75mA軌到軌輸出放大器技術手冊.pdf

輸入共模電壓范圍擴展至下限 V^?^ 以下 0.5V，上限 V^+^ 以上 1V。 各電源軌輸出電壓范圍擴展至 40mV 以內，允許較寬的動態范圍，尤其適用于低壓應用。 輸出級能夠輸出約 75mA 的電流以驅動較大負載。 高速輸出轉換率 (130V/μs) 可確保較大的峰峰值輸出擺幅即使在更高的速度條件下也能保持不變，從而在 3V 電源下輸出優異的 40MHz 滿功率帶寬。 器件的上述特性及低成本優勢是多種工業和商業應用的理想特性。

特性

• （VS = ±5V，TA = 25°C，RL = 2k?，AV = +1。 如無特殊說明則采用典型值）。
• ?3dB BW (AV = +1) 130MHz
• 電源電壓范圍在 2.7V 至 10V 之間
• 轉換率，(AV = ?1) 130V/μs^^
• 電源電流（無負載）2.7 mA/amp
• 輸出短路電流 +115mA/?145mA
• 線性輸出電流 ±75mA
• 輸入共模電壓下限為 V^?^ 以下 0.5V，上限為 V^+^ 以上 1V
• 輸出電壓距電源軌擺幅 40mV
• 輸入電壓噪聲 (100kHz) 17nV/√Hz
• 輸入電流噪聲 (100kHz) 0.9pA/√Hz
• THD（5MHz，RL = 2k?，VO = 2V PP ，A ~V ~ = +2) ?62dBc
• 穩定時間 68ns
• 在 3V、5V 和 ±5V 電壓下體現完整特性
• 過驅恢復時間 100ns
• 輸出短路保護^^
• 超出 CMVR 時不發生輸出反相
• LMH6643QMM 和 LMH6642QMF 符合 AEC-Q100 3 級要求并且按汽車應用級流程制造

引腳功能和配置

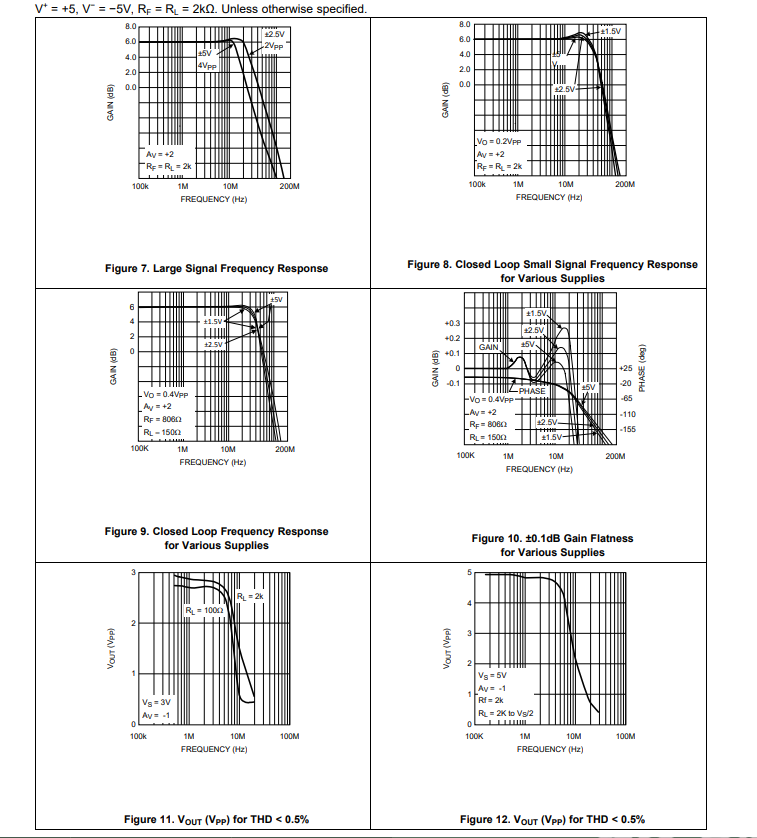

典型特性

應用

• 有源濾波器
• CD/DVD ROM
• ADC 緩沖放大器
• 便攜式視頻設備
• 電流感測緩沖器
• 汽車
