INA826是一款經濟高效的儀表放大器，功耗極低，可在非常寬的單電源或雙電源范圍內運行。單個外部電阻器可設置1到1000之間的任何增益。由于增益漂移僅為35ppm/°C（最大值），即使在G>1的情況下，該器件在溫度范圍內也具有出色的穩定性。

數據手冊：*附件：INA826 200μA、電源電流、36V電源精密儀表放大器技術手冊.pdf

INA826經過優化，可在高達5 kHz的頻率下提供超過100 dB（G=10）的出色共模抑制比。在G=1時，從負電源一直到正電源的1V，整個輸入共模范圍內的共模抑制比超過84dB。INA826采用軌對軌輸出，是3-V單電源以及高達±18V雙電源低壓運行的理想選擇。

附加電路通過將輸入電流限制在8mA以下，保護輸入免受電源外高達±40V的過電壓。

INA826有8引腳SOIC、VSSOP和微小的3mm×3mm WSON表面貼裝封裝。所有版本均適用于-40°C至+125°C的溫度范圍。

特征
?輸入共模范圍：包括V–
?共模抑制：
–104 dB，最小值（G=10）
–5 kHz時最小為100 dB（G=10）
?電源抑制：最小100 dB（G=1）
?低偏移電壓：最大150μV
?增益漂移：1 ppm/°C（G=1），35 ppm/℃（G>1）
?噪聲：18 nV/√Hz，G≥100
?帶寬：1 MHz（G=1），60 kHz（G=100）
?輸入保護高達±40 V
?軌對軌輸出
?電源電流：200μA
?供應范圍：
–單電源：3 V至36 V
–雙電源：±1.5 V至±18 V
?指定溫度范圍：
-40°C至+125°C
?封裝：8針VSSOP、SOIC和WSON

引腳功能和配置

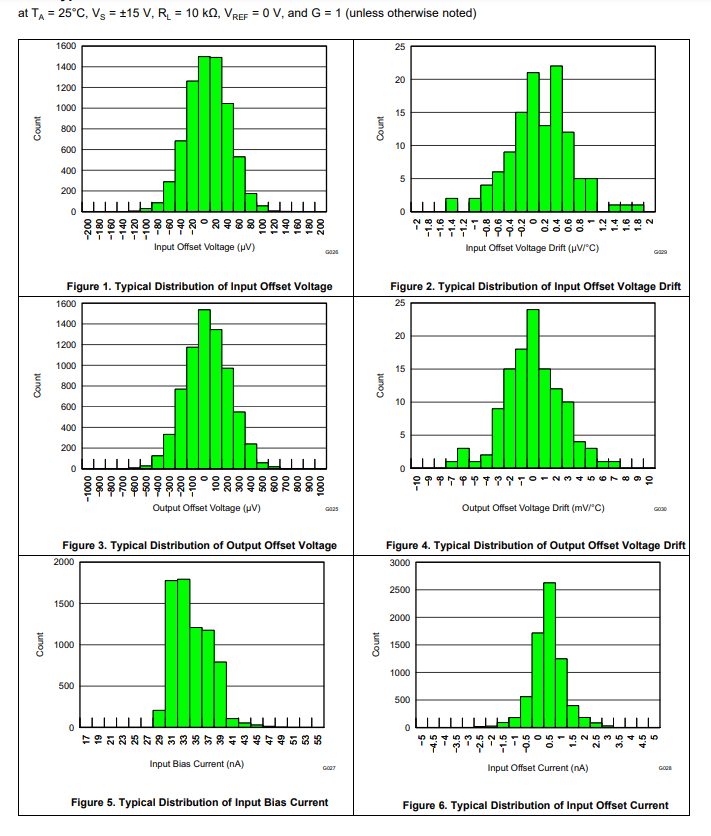

典型特性

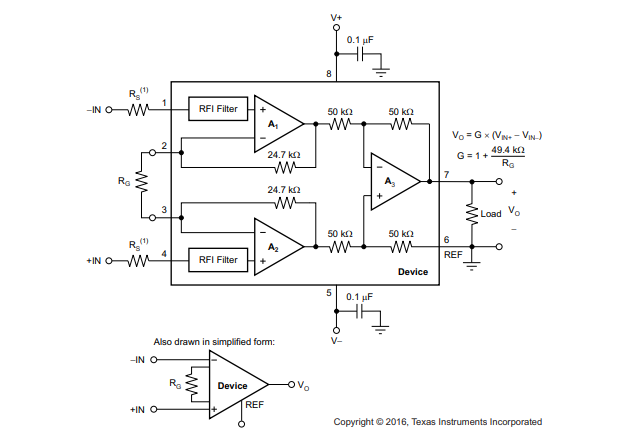

功能方框圖

應用
?模擬輸入模塊
?流量變送器
?電池測試
?LCD測試
?心電圖（ECG）
?手術設備
?過程分析（pH值、氣體、濃度、力
濕度）
?斷路器（ACB、MCCB、VCB）
