TPS6216x 器件系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。通常為 2.25 MHz 的高開關頻率允許使用小型電感器，并通過利用 DCS-Control? 拓?fù)涮峁┛焖偎矐B(tài)響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 6V 的輸出電壓下支持高達 1A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62160.pdf

通過配置 enable 和 open-drain power good 引腳，也可以實現電源排序。

在省電模式下，這些器件的 VIN 靜態電流約為 17 μA。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 2.00 mm × 2.00 mm （DSG） 的 8 引腳 WSON 封裝或 3.00 mm x 3.00 mm （DGK） 的 8 引腳 VSSOP 封裝。

特性

• DCS-Control? 拓?fù)?/li>
• 輸入電壓范圍為 3 V 至 17 V
• 高達 1A 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 固定輸出電壓版本
• 無縫省電模式轉換
• 典型值為 17μA 靜態電流
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 引腳對引腳兼容 TPS62170 和 TPS62125
• 采用 3.00 mm x 3.00 mm 8 引腳 VSSOP 封裝和 2.00 mm × 2.00 mm 8 引腳 WSON 封裝

參數

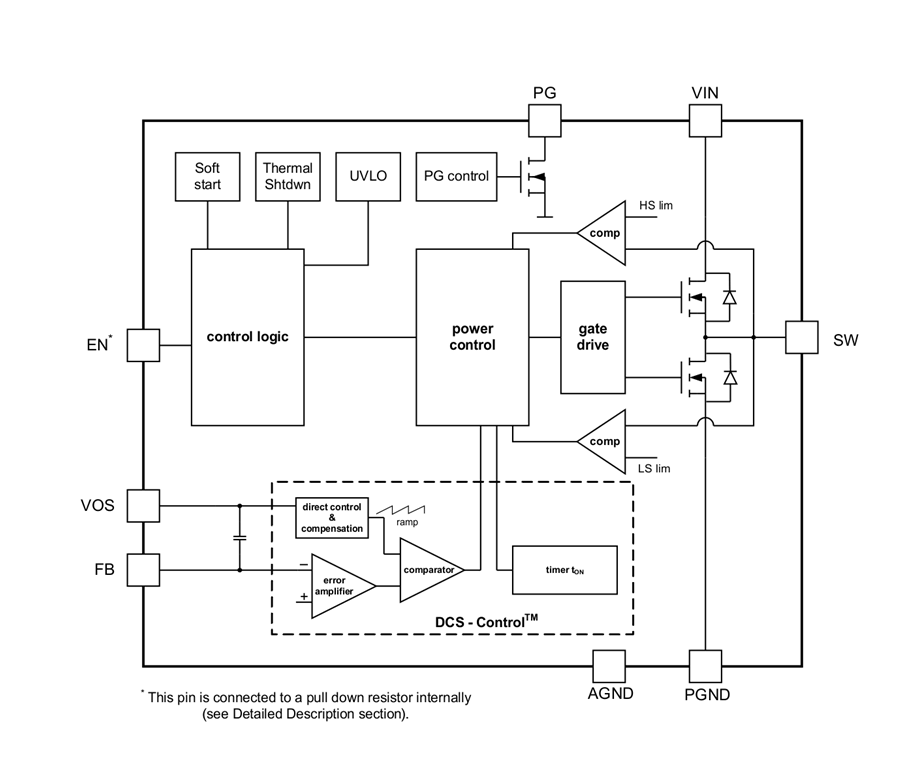

方框圖

一、產品概述

• ?產品系列?：TPS6216x 系列，包括 TPS62160、TPS62161、TPS62162 和 TPS62163。
• ?功能?：高性能同步降壓 DC/DC 轉換器，專為高功率密度應用設計。
• ?特點?：采用 DCS-Control? 拓?fù)洌С譄o縫功率節省模式，提供短路和過溫保護。

二、電氣特性

• ?輸入電壓范圍?：3 V 至 17 V。
• ?輸出電壓?：可調范圍從 0.9 V 到 6 V（TPS62160），其他型號有固定輸出電壓選項。
• ?輸出電流?：高達 1 A。
• ?開關頻率?：典型值為 2.25 MHz。
• ?靜態電流?：典型值為 17 μA（使能狀態下無輸出）。
• ?關機電流?：小于 2 μA。

三、功能模式

• ?PWM 模式?：適用于中等和重載條件，提供穩定的輸出電壓。
• ?功率節省模式?：輕載時自動進入，降低開關頻率以維持高效率。
• ?軟啟動?：避免啟動時的過沖電流，確保輸出電壓平穩上升。
• ?100% 占空比模式?：支持小輸入輸出電壓差的轉換。

四、保護特性

• ?過溫保護?：防止器件因過熱而損壞。
• ?短路保護?：限制輸出電流，防止短路情況下的損壞。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于閾值時，自動關閉輸出，防止誤操作。

五、封裝與尺寸

• ?封裝類型?：提供 8-Pin WSON（2 mm x 2 mm）和 8-Pin VSSOP（3 mm x 3 mm）兩種封裝選項。
• ?尺寸?：適合空間受限的應用場景。

六、應用領域

• ?標準 12 V 電源軌?
• ?鋰離子電池供電的 POL 電源?
• ?LDO 替換?
• ?嵌入式系統?
• ?數字相機和視頻設備?
• ?移動 PC、平板電腦和調制解調器?

七、設計工具與資源

• ?WEBENCH? Power Designer?：用于創建自定義電源設計，優化效率、尺寸和成本。
• ?相關文檔?：包括數據手冊、應用筆記和參考設計，幫助用戶快速上手。
• ?社區支持?：通過 TI E2E? 在線社區獲取設計幫助和技術支持。

八、布局與熱管理

• ?布局指南?：提供詳細的 PCB 布局建議，以確保最佳性能和穩定性。
• ?熱管理?：討論如何通過 PCB 設計和散熱措施來改善器件的熱性能。
