Texas Instruments UCC27518低側柵極驅動器是一款單通道、高速器件，可驅動MOSFET和IGBT電源開關。該驅動器采用可最大限度地減小擊穿電流和拉電流的設計，并將高峰值電流脈沖吸收到容性負載中，從而提供軌到軌驅動能力。UCC27518驅動器在12VDD 時具有4A峰值拉電流和4A峰值灌電流（對稱驅動）峰值驅動電流能力。該驅動器在輸入和輸出之間遵循反相邏輯，輸入引腳基于CMOS輸入閾值邏輯。

數據手冊：*附件：Texas Instruments UCC27518低側柵極驅動器數據手冊.pdf

UCC27518驅動器具有17ns（典型值）快速傳播延遲、用于使能功能的EN引腳、8ns快速上升時間以及用于高抗噪性的磁滯邏輯閾值。該驅動器在4.5V至18V單電源電壓范圍內工作，工作溫度范圍為-40°C至140°C。UCC27518驅動器用于直流-直流轉換器、太陽能發電、電機控制和開關模式電源等應用。

特性

• 非常適合替代NPN和PNP分立式解決方案
• 與TPS2828和TPS2829器件引腳對引腳兼容
• 4A峰值拉電流和4A峰值灌電流對稱驅動
• 快速傳播延遲：17 ns（典型值）
• 快速上升時間：8ns
• 4.5 V至18 V單電源電壓范圍
• VDD 欠壓鎖定期間保持低電平輸出（確保上電和斷電時無干擾運行）
• CMOS輸入邏輯閾值（帶遲滯的電源電壓功能）
• 磁滯邏輯閾值，實現高抗噪性
• EN引腳，用于使能功能（允許不連接）
• 輸入引腳浮動時保持低輸出
• 工作溫度范圍：-40°C至140 °C
• 5引腳DBV封裝(SOT-23)

應用

• 開關電源
• DC-DC轉換器
• 配套柵極驅動器器件，用于數字電源控制器
• 太陽能、電機控制和UPS
• 柵極驅動器，用于新興的寬帶隙功率器件

功能框圖

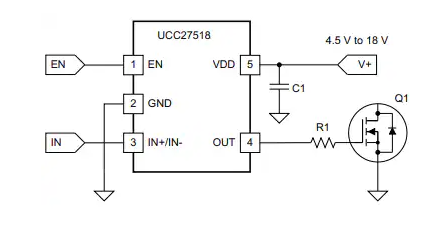

應用電路圖
