LM20144 是一款功能齊全的可調頻率同步降壓穩壓器，能夠 提供高達 4A 的連續輸出電流。電流模式控制環路可進行補償 幾乎可以與任何類型的輸出電容器保持穩定。在大多數情況下，補償設備 只需要兩個外部組件，提供最大的靈活性和易用性。該設備是 經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種 的低壓系統。

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。
*附件：lm20144.pdf

LM20144 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20144 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

該設備的頻率可以通過連接 500 kHz 至 1.5 MHz 進行調整 從 RT 引腳到地的外部電阻器。

LM20144 采用 16 引腳 HTSSOP 封裝，帶有外露焊盤，可以 焊接到 PCB，無需笨重的散熱器。

特性

• 符合 AEC-Q100 溫度等級 1 標準
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 97% 峰值效率
• 可調開關頻率 （500 kHz - 1.5 MHz）
• 32 mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• HTSSOP 16 引腳裸露焊盤封裝

參數

方框圖

?1. 產品概述?
LM20144/LM20144Q是德州儀器（TI）推出的高效可調頻率同步降壓穩壓器，輸入電壓范圍2.95V至5.5V，輸出電流高達4A。其核心特性包括：

• ?高效能?：峰值效率達97%，集成32mΩ MOSFET開關。
• ?靈活頻率調節?：通過外部電阻（RT引腳）實現500kHz至1.5MHz可調開關頻率。
• ?保護功能?：集成過壓保護（OVP）、欠壓鎖定（UVLO）、電源良好（PGOOD）指示及熱關斷。
• ?封裝?：16引腳HTSSOP帶裸露焊盤（PWP0016A），無需額外散熱器。

?2. 關鍵特性?

• ?電流模式控制?：支持快速瞬態響應，僅需兩個外部元件補償。
• ?軟啟動與電壓跟蹤?：通過SS/TRK引腳配置啟動時間或跟蹤外部電源。
• ?預偏置啟動?：避免輸出下拉，保護負載電路。
• ?輕載優化?：二極管仿真模式提升輕載效率，支持脈沖跳躍模式。

?3. 應用場景?

• 5V/3.3V總線的高效點負載穩壓（如FPGA、DSP、ASIC）。
• 通信基礎設施（寬帶、網絡、光通信）。
• 多電源軌架構中的電壓跟蹤需求。

?4. 設計要點?

• ?電感選擇?：需滿足峰值電流限制，推薦紋波電流<30%額定輸出電流。
• ?輸出電容?：陶瓷或低ESR電容優化紋波和瞬態響應。
• ?補償網絡?：RC1和CC1值根據輸出電容/電感組合調整（參考設計指南表格）。
• ?PCB布局?：優先減小開關環路面積，分離模擬/功率地，F(xiàn)B引腳走線短且遠離噪聲源。

?5. 保護與監控?

• ?電流限制?：精確閾值（±10%），支持逐周期保護。
• ?熱管理?：θJA為38°C/W（4層板），建議通過裸露焊盤增強散熱。
• ?使能與序列控制?：精密EN引腳（1.18V閾值）支持輸入電壓監控，PGOOD引腳用于故障檢測。

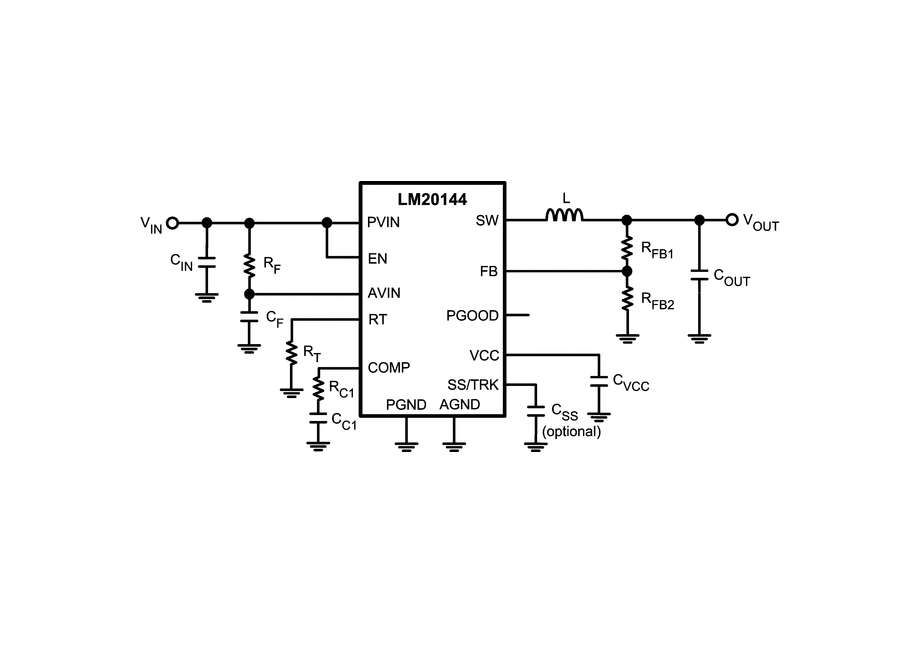

?6. 典型電路與物料清單?

• 提供3.3V/1.2V輸出示例電路，包含電感、電容及補償元件選型（如1μH Coilcraft MSS1038電感，100μF Murata X5R電容）。
