LM20125 是一款功能齊全的 500 kHz 同步降壓穩壓器，能夠提供 高達 5A 的連續輸出電流。電流模式控制環路可以補償為 幾乎可以與任何類型的輸出電容器配合使用時保持穩定。在大多數情況下，僅補償設備 需要兩個外部組件，提供最大的靈活性和易用性。該設備是 經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種 的低壓系統。
*附件：lm20125.pdf

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。

LM20125 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20125 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20125 采用 16 引腳 HTSSOP 封裝，帶有外露焊盤，可以 焊接到 PCB，無需笨重的散熱器。

特性

• LM20125Q 符合 AEC-Q100 標準，并采用汽車級流程制造
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 500 kHz 開關頻率時效率為 97%
• 32 mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• HTSSOP 16 引腳裸露焊盤封裝

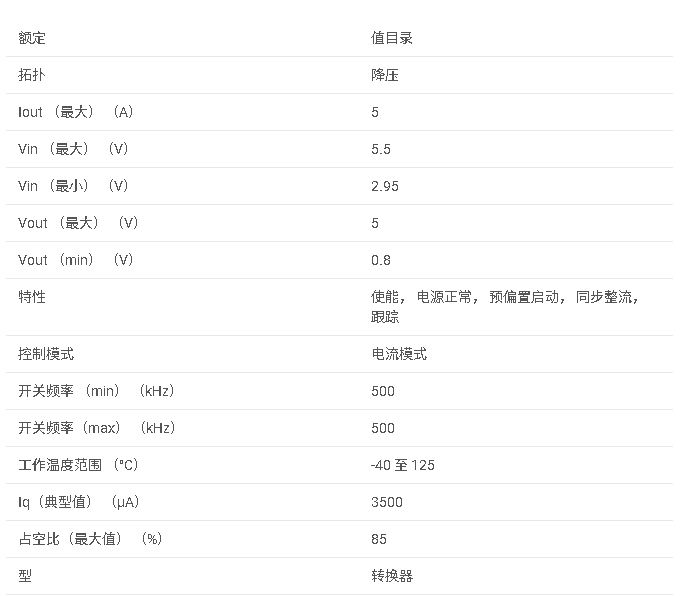

參數

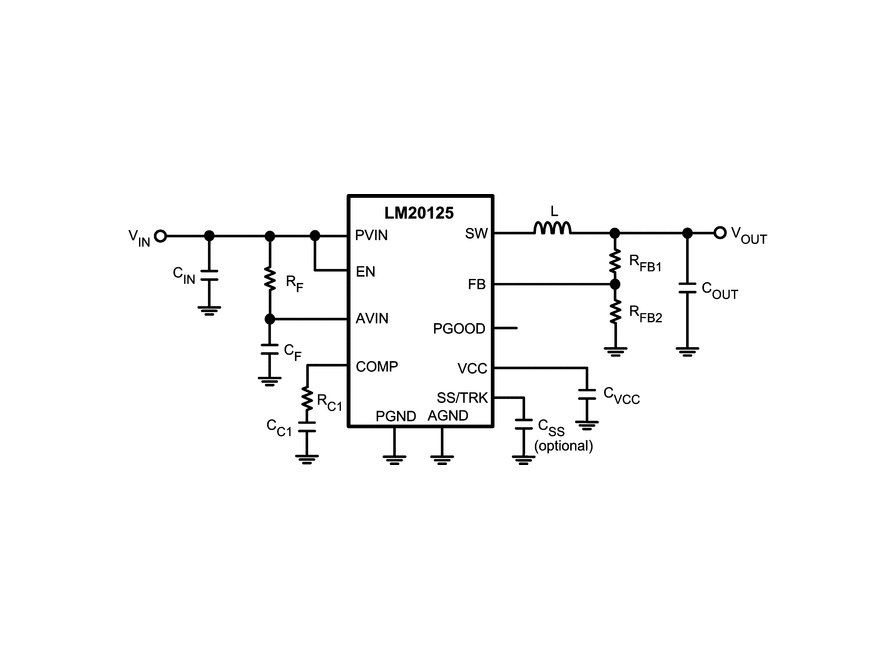

方框圖

?1. 產品概述?
LM20125是德州儀器（TI）推出的高效同步降壓穩壓器，關鍵特性包括：

• ?輸入電壓范圍?：2.95V至5.5V，適用于5V/3.3V總線系統。
• ?輸出能力?：最大5A連續輸出電流，集成32mΩ MOSFET開關。
• ?高效率?：97%效率（500kHz開關頻率），支持輕負載二極管仿真模式。
• ?控制模式?：峰值電流模式控制，支持非線性斜率補償，優化全電壓范圍穩定性。
• ?封裝?：16引腳HTSSOP帶裸露焊盤（PWP0016A），無需外部散熱器。

?2. 核心功能?

• ?軟啟動與電壓跟蹤?：通過SS/TRK引腳外接電容調節啟動時間（默認1ms），或跟蹤外部電源實現同步/比例啟動。
• ?保護機制?：
  • 過壓（OVP）、欠壓（UVLO）、過流（OCP）保護。
  • 熱關斷（160°C觸發，150°C恢復）。
  • 預偏置啟動保護（避免拉低預充電負載）。
• ?電源管理?：
  • 精密使能引腳（EN）支持輸入電壓閾值編程。
  • 開漏PGOOD信號用于故障檢測和時序控制。

?3. 設計要點?

• ?電感選擇?：推薦1-1.8μH，確保紋波電流為負載電流的10%-30%。
• ?輸入/輸出電容?：
  • 輸入：低ESR陶瓷電容（如22μF X5R）靠近PVIN引腳。
  • 輸出：100μF陶瓷電容（X5R/X7R）優化紋波和瞬態響應。
• ?補償網絡?：RC1和CC1值根據輸出電容/電感調整（例如3.3nF+17.8kΩ@VOUT=3.3V）。
• ?PCB布局?：
  • 最小化開關環路面積，分離模擬/功率地。
  • SW節點銅箔寬度控制在50-100mil，反饋?zhàn)呔€遠離噪聲源。

?4. 典型應用?

• ?場景?：FPGA、DSP、ASIC核心供電，網絡/光通信基礎設施。
• ?電路示例?：
  • 5V轉3.3V：L=1.8μH，COUT=100μF，CC1=3.3nF。
  • 3.3V轉1.2V：L=1μH，RFB1=4.99kΩ，RFB2=10kΩ。

?5. 熱管理與可靠性?

• 熱阻θJA=38°C/W，需通過PCB散熱焊盤（4x4陣列12mil過孔）維持結溫<125°C。
• 絕對最大額定值：輸入電壓6V，存儲溫度-65°C至150°C。

?6. 文檔附加信息?

• 修訂記錄：2013年3月更新至Rev. E，調整數據手冊格式。
• 封裝選項：HTSSOP-16（PWP），提供卷帶（250/2500顆）和管裝（92顆）選項。

?附件說明?
當前文檔為完整數據手冊（SNVS525E），包含電氣特性、典型性能曲線、設計公式及物料清單（BOM）。未提供網頁搜索結果或歷史附件補充信息。
