TPS6224x 器件是一款高效的同步降壓直流/直流轉換器。這 該器件通過單節鋰離子電池提供高達 300mA 的輸出電流，非常適合用于電池 為移動電話和其他便攜式設備等便攜式應用供電。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持 2 V 和 三節堿性 3.3V 和 5V 輸入電壓軌。

TPS6224x 在 2.25MHz 固定開關頻率下運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流下保持高效率 范圍。
*附件：tps62242.pdf

省電模式針對低輸出電壓紋波進行了優化。用于低噪聲 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降至 1 μA 以下。 TPS6224x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6224x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 該設備是 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效率 - 大于 94%
• 輸出電流高達 300 mA
• V在范圍為 2 V 至 6 V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率工作頻率
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 0.6 V 至 V 的可調輸出電壓在
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度

參數

方框圖

?1. 產品概述?
TPS6224x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于便攜式電池供電設備（如藍牙耳機、智能手機、數碼相機等）。關鍵特性包括：

• ?輸入電壓范圍?：2V至6V，支持單節鋰離子電池、堿性電池及3.3V/5V電源軌。
• ?輸出能力?：最大300mA電流，輸出電壓可調（0.6V至VIN）或固定（如1.2V/1.8V）。
• ?效率?：高達94%，支持輕載下的省電模式（PFM）與強制PWM模式切換。
• ?封裝?：提供5引腳SOT和6引腳2mm×2mm WSON兩種超薄封裝。

?2. 核心功能?

• ?工作模式?：
  • ?PWM模式?：2.25MHz固定頻率，適用于中高負載。
  • ?PFM模式?：輕載時自動切換，降低靜態電流至15μA。
  • ?100%占空比?：支持低壓差（LDO）操作，延長電池壽命。
• ?保護機制?：過流保護、熱關斷（140°C觸發）及欠壓鎖定（1.85V閾值）。

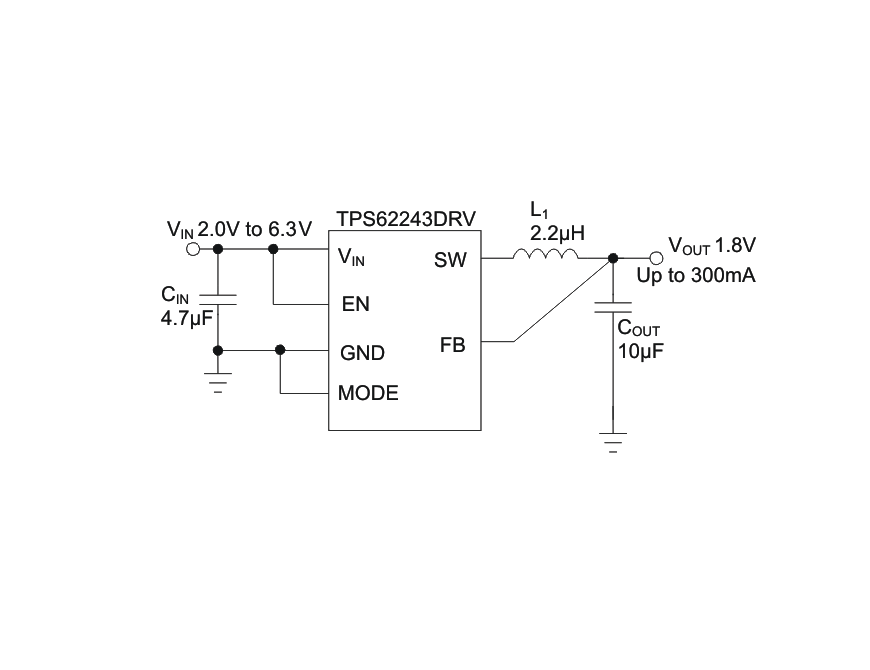

?3. 典型應用設計?

• ?外圍元件?：
  • ?電感?：推薦1.5μH至4.7μH（如2.2μH）。
  • ?電容?：輸入4.7μF~10μF陶瓷電容，輸出10μF陶瓷電容。
  • ?反饋電阻?：固定輸出版本直接連接FB引腳，可調版本需外部分壓電阻。
• ?布局建議?：
  • 縮短高頻路徑（如SW引腳至電感），接地采用星型連接。
  • 反饋線遠離噪聲源（如電感或開關節點）。

?4. 性能數據?

• ?效率曲線?：
  • 3.6V輸入、1.8V輸出時，效率>90%（負載>10mA）。
  • 輕載（1mA）下PFM模式效率仍維持60%以上。
• ?輸出精度?：PWM模式下±1.5%，PFM模式受負載影響略有波動。

?5. 型號選項?

?6. 文檔支持?

• 包含完整電氣特性、熱性能參數、典型應用電路及PCB布局示例。
• 提供修訂歷史（最新版本SLVS762C，2015年7月更新）。

?應用場景?：適用于對尺寸和效率敏感的便攜設備電源設計，如WLAN模塊、低功耗DSP供電等。
