TPS54383 和 TPS54386 是雙輸出、非同步降壓轉換器，能夠 支持在 4.5V 至 28V 輸入電源電壓下運行的 3A 輸出應用，以及 要求輸出電壓介于 0.8 V 和輸入電壓的 90% 之間。

具有內部確定的工作頻率、軟啟動時間和控制回路 補償，這些轉換器以最少的外部元件提供許多功能。渠道 1 個過流保護設置為 4.5 A，同時選擇通道 2 過流保護級別 通過將引腳接地、BP 或保持浮動。設置級別用于允許 為不需要兩者的滿載能力的應用程序擴展外部組件 輸出。
*附件：tps54386.pdf

輸出可以獨立啟用，也可以配置為允許 ratio-metric 或 sequential startup sequencing 的 Sequence 的 Sequence 進行匹配。此外，兩個輸出可由 不同的來源。

特性

• 4.5V 至 28V 輸入范圍
• 輸出電壓范圍 0.8 V 至 90% 的輸入
  電壓
• 輸出電流高達 3 A
• 兩種固定開關頻率版本：
  • TPS54383：300 kHz
  • TPS54386：600 kHz
• 三個可選級別的過流保護
  （輸出 2）
• 0.8V 1.5% 電壓基準
• 2.1ms 內部軟啟動
• 雙 PWM 輸出 180° 異相
• 比率式或順序啟動模式
  可通過單個引腳選擇
• 85mΩ 內部高側 MOSFET
• 電流模式控制
• 內部補償
• 逐脈沖過流保護
• +148xC2°C 時的熱關斷保護
• 14 引腳 PowerPAD? HTSSOP 封裝

參數

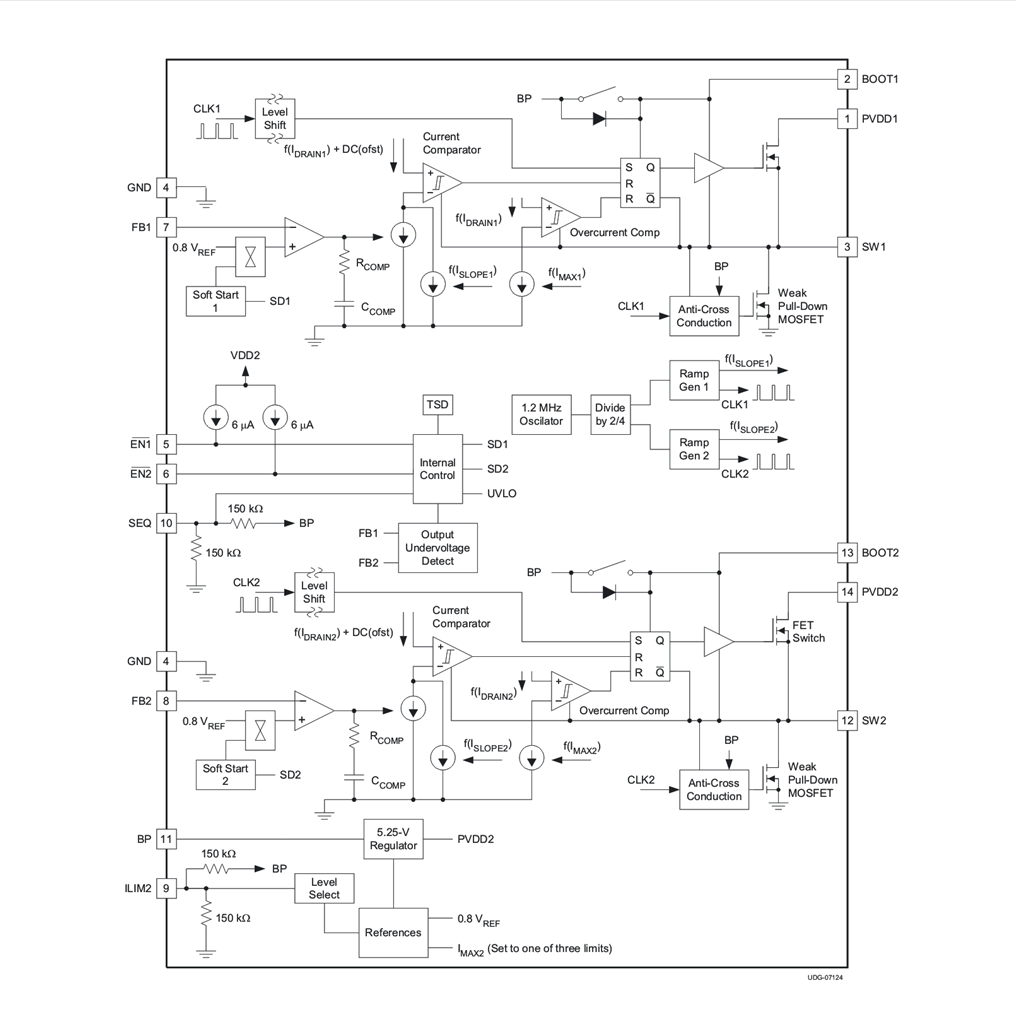

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：4.5V至28V，支持寬電壓應用場景。
• ?輸出能力?：雙路獨立輸出，每路最大3A電流，輸出電壓范圍0.8V至輸入電壓的90%。
• ?開關頻率?：
  • TPS54383：固定300kHz
  • TPS54386：固定600kHz
• ?集成功能?：
  • 內部高邊MOSFET（85mΩ導通電阻）
  • 電流模式控制與內部補償
  • 可選的過流保護等級（通道2）
  • 180°相位差的雙PWM輸出，降低輸入電容需求。

?2. 關鍵功能模塊?

• ?電壓參考?：0.8V ±1.5%精密基準電壓。
• ?軟啟動?：2.1ms內部固定軟啟動時間，避免浪涌電流。
• ?保護機制?：
  • 逐周期過流保護（通道1固定4.5A，通道2可調1.5A/3A/4.5A）
  • 輸出欠壓檢測（85%閾值）、熱關斷（148°C）
  • 故障后自動重啟（hiccup模式）。
• ?啟動模式?：
  • 通過SEQ引腳配置：比例啟動（Ratiometric）、順序啟動（Sequential）或獨立啟動。

?3. 應用設計要點?

• ?電感與電容選擇?：
  • 電感值需根據紋波電流（建議峰峰值≤30%滿載電流）計算。
  • 輸出電容需滿足ESR零點頻率20kHz-60kHz（如陶瓷電容需額外補償）。
• ?反饋網絡?：
  • 分壓電阻（R1+R2）建議10kΩ-50kΩ，確保噪聲抗擾度。
  • 高ESR電容需添加RC補償網絡（如電解電容）。
• ?布局優化?：
  • 功率回路（SW-電感-二極管）需短而寬，減少寄生參數。
  • 輸入電容靠近PVDD引腳，散熱焊盤連接大面積銅箔。

?4. 典型應用場景?

• ?消費電子?：機頂盒、數字電視、DSP供電。
• ?多電壓系統?：
  • 示例1：12V輸入→5V/3.3V輸出，效率＞85%（2A負載）。
  • 示例2：24V輸入→12V/5V輸出，需添加緩沖電路抑制開關節點振鈴。
  • 示例3：5V輸入→3.3V/1.2V輸出，全陶瓷電容設計。

?5. 封裝與熱管理?

• ?封裝?：14引腳HTSSOP（PowerPAD?），尺寸4.4mm×5.0mm。
• ?熱阻?：結到環境熱阻θJA=48.6°C/W（無風冷條件下）。
• ?功率降額?：需根據環境溫度與氣流條件調整（如85°C時需限制功耗≤1W）。

?6. 設計資源?

• ?相關文檔?：
  • PowerPAD熱增強封裝指南（SLMA002）
  • 降壓轉換器穩定性設計（SLVA057）
• ?仿真工具?：TI官網提供參考設計與PSpice模型。
