      TPS54386 具有內部補償?shù)?4.5V 至 28V 輸入、雙路 3A 輸出、600kHz 降壓轉換器

      數據：

      描述

      TPS5438??3和TPS5438??6是雙輸出，非同步降壓轉換器，能夠支持在4.5 V至28 V范圍內工作的3A輸出應用輸入電源電壓，要求輸出電壓在輸入電壓的0.8 V和90％之間。

      通過內部確定的工作頻率，軟啟動時間和控制環路補償，這些轉換器提供了許多功能最少的外部組件。通道1過流保護設置為4.5 A，而通道2過流保護水平通過將引腳連接到地，BP或左浮動來選擇。設置級別用于允許為不需要兩個輸出的滿載功能的應用程序擴展外部組件。

      輸出可以單獨啟用，也可以配置為允許比率度量或順序啟動排序。此外，兩個輸出可以從不同的來源供電。

      特性

      • 4.5 V至28 V輸入范圍
      • 輸出電壓范圍0.8 V至90％輸入
        電壓
      • 輸出電流高達3 A
      • 兩個固定開關頻率版本：
        • TPS5438??3：300 kHz
        • TPS5438??6：600 kHz
      • 三種可選的過流保護等級
        （輸出2）
      • 0.8-V 1.5％電壓基準
      • 2.1-ms內部軟啟動
      • 雙PWM輸出180°異相
      • 比率或順序啟動模式可通過單個引腳選擇
      • 85- mΩ內部高邊MOSFET
      • 電流模式控制
      • 內部補償
      • 逐脈沖過流保護
      • 熱關斷保護+148 \ xC2°C

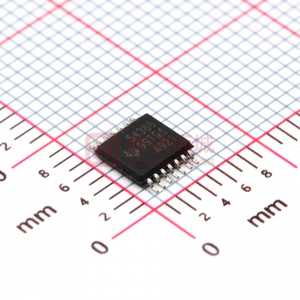

      • 14引腳PowerPAD?HTSSOP封裝

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54386 TPS54383 TPS55383 TPS55386
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      28 ? ? 28 ? ? 28 ? ? 28 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      25.2 ? ? 25.2 ? ? 25.2 ? ? 25.2 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ?
      600 ? ? 300 ? ? 300 ? ? 600 ? ?
      600 ? ? 300 ? ? 300 ? ? 600 ? ?
      1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ?
      Enable
      Phase Interleaving ? ?      		 Enable
      Phase Interleaving ? ?      		 Enable
      Phase Interleaving ? ?      		 Enable
      Phase Interleaving ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      85 ? ? 90 ? ? 90 ? ? 85 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ?

      方框圖 (1)
