來源：納芯微電子

納芯微宣布推出車規級四位自動雙向型電平轉換器NCAS0104和NCAB0104。新推出的電平轉換器具備高達15kV的ESD性能，支持更寬的端口輸入電壓（端口A：1.1~3.6V；端口B：1.65~5.5V）?？蓮V泛適用于汽車信息娛樂系統、高級輔助駕駛系統、以及AI服務器等相關應用中，是系統間跨電壓域互聯互通的關鍵元件。

全新發布的NCAS0104和NCAB0104均為弱緩沖型電平轉換器，其中，NCAS0104內部集成了N溝道傳輸FET、10kΩ上拉電阻和上升沿速率加速電路，適用于驅動高阻抗負載，支持推挽和開漏的應用場合；NCAB0104內部集成了上升沿/下降沿速率加速電路和4kΩ緩沖電路，適合輕負載的推挽應用。

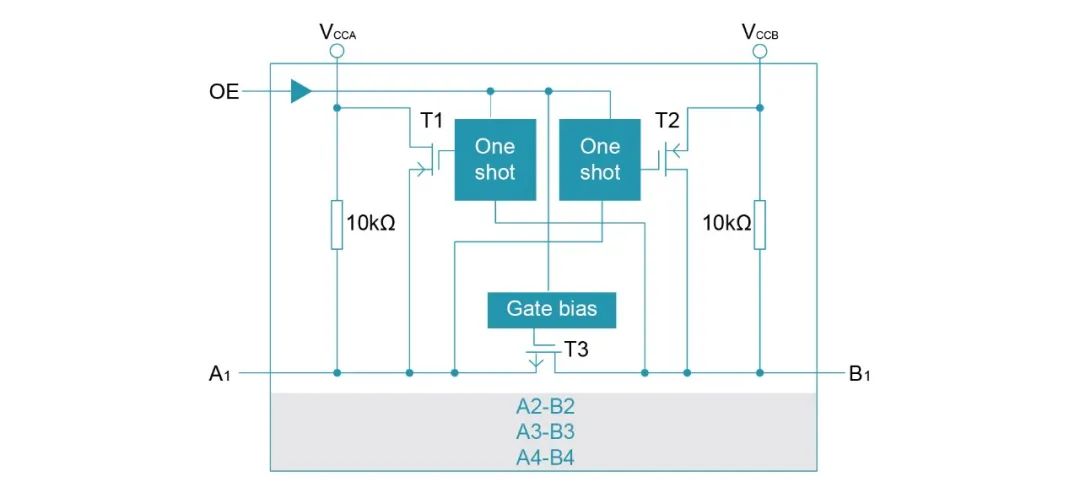

NCAS0104功能框圖

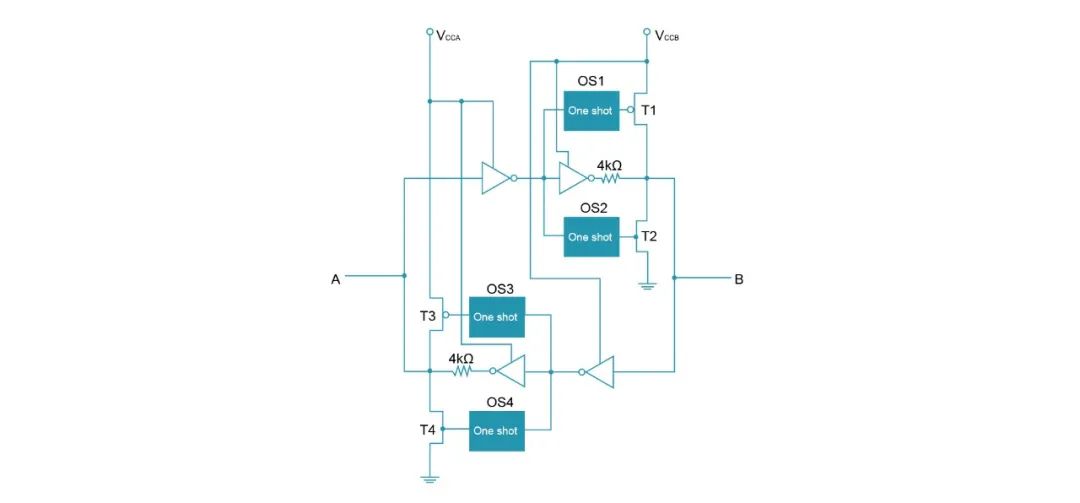

NCAB0104功能框圖

ESD性能高達15kV

全面護航系統可靠性

NCAS0104和NCAB0104通過優化的電路設計實現了超高的ESD性能，高壓側的端口B通過了15kV的人體模型（HBM）測試 （JESD 22標準）和系統級ESD測試（IEC 61000-4-2標準），顯著優于市場同類產品，為汽車電子等系統在復雜電磁環境下的穩定運行提供堅實保障。

更寬的端口輸入電壓

支持靈活的器件選型

NCAS0104和NCAB0104的端口A支持1.1~3.6V輸入，端口B支持1.65~5.5V輸入。更寬的端口輸入電壓，使得工程師能夠在系統設計中不更換電平轉換的情況下，更加靈活地選擇外圍器件，通過歸一化的方案，顯著降低系統設計難度，加速產品上市。

封裝和選型

NCAS0104和NCAB0104滿足AEC-Q100要求，工作溫度為-40~125℃。NCAS0104提供TSSOP14和VQFN14封裝，NCAB0104提供UQFN12封裝。

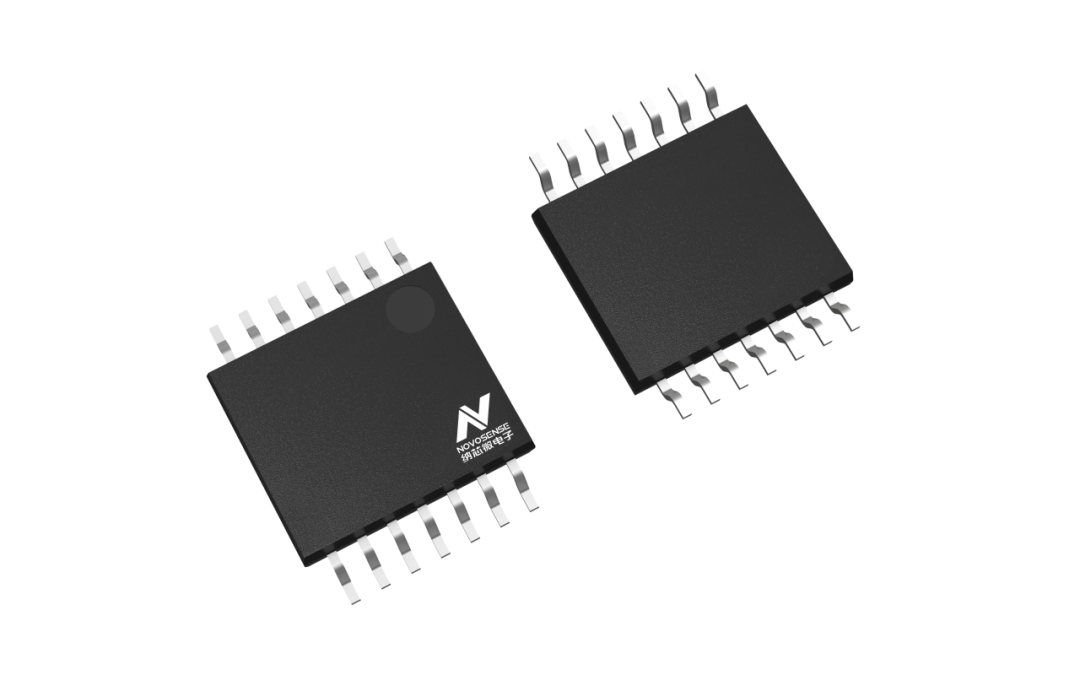

TSSOP14

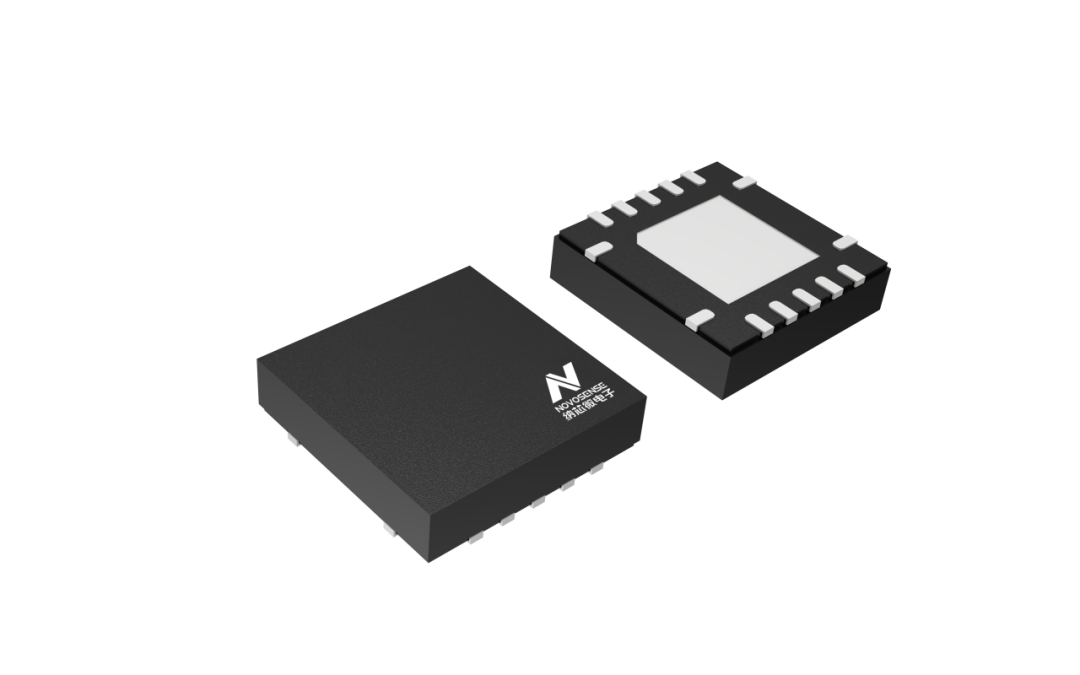

VQFN14

UQFN12

NCAS0104和NCAB0104將于2025年8月陸續量產。可聯系納芯微銷售團隊（sales@novosns.com）咨詢產品詳情或進行樣片申請。

一站式電平轉換解決方案

納芯微可提供多種類型的電平轉換器，包括：固定方向型、方向控制型、自動雙向型，可滿足客戶在不同應用場合下的設計需求：

固定方向型電平轉換器對器件輸入端的輸入信號執行單向電平轉換，然后提供到器件輸出端。納芯微固定方向型電平轉換器產品包括：NCA8244、NCA8244L、NCA8541，均為單電源供電。

方向控制型電平轉換器配備一個或多個方向控制引腳，允許系統工程師靈活配置輸入/輸出方向，甚至實現單設備上的雙向同時轉換，提供更高的設計靈活性。納芯微方向控制型電平轉換器產品包括：NCA8T245、NCA8245、NCA8245L、NCA84245。

自動雙向型電平轉換器可自動感知通信方向并采取相應動作。如果處理器GPIO需要信號雙向傳輸，自動方向型電平轉換器可以提供更加穩健的解決方案。自動雙向型電平轉換器不需要使用方向控制信號，每個通道都支持數據的獨立傳輸或接收，消除了對處理器GPIO控制DIR輸入的需求，從而簡化了軟件驅動程序的開發。納芯微已有的自動雙向型電平轉換器現包括：NCA9306、NCAS0104、NCAB0104。

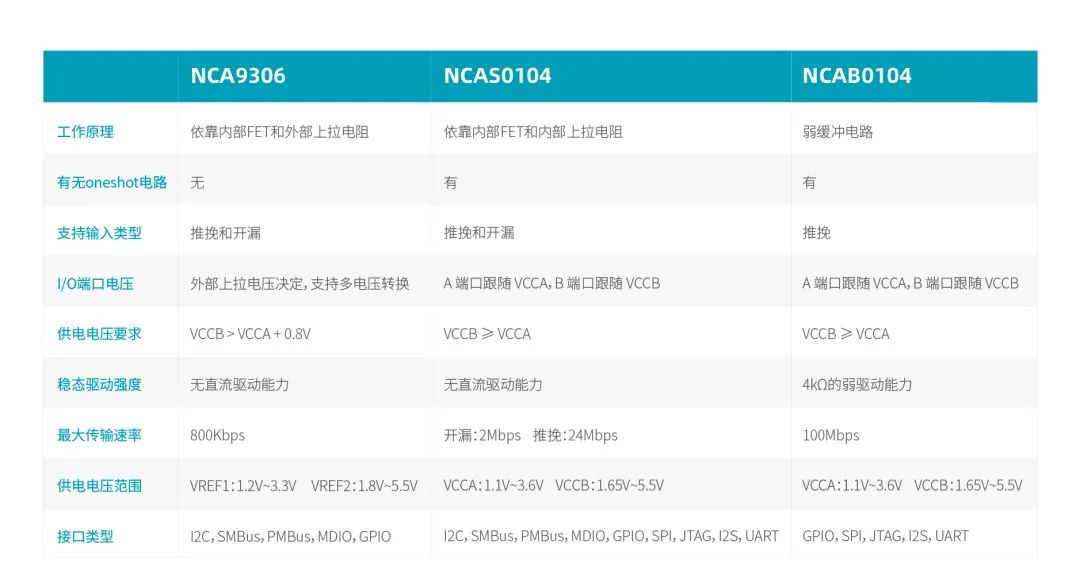

納芯微自動雙向型電平轉換器選型表

更多產品信息，請登錄納芯微官網進行查閱。
