納芯微發布全新車規級雙向電流檢測放大器NSCSA240-Q1系列，專為汽車高壓PWM系統打造解決方案。該系列攻克PWM系統中高頻瞬態干擾難題，為汽車電子轉向（EPS）、電機驅動等場景提供高可靠電流監測方案，滿足AEC-Q100車規級可靠性標準。

隨著汽車電動化與智能化加速滲透，高精度電流檢測已成為電動助力轉向、電機控制等關鍵系統的核心需求。復雜的車載環境也帶來了三大挑戰：

◆高壓瞬態干擾：PWM系統高頻開關導致共模電壓劇烈波動，常規放大器輸出信號易失真；

◆精度要求攀升：微弱電流信號需在寬溫區（-40℃~125℃）保持±0.1%測量精度；

◆空間制約：系統小型化趨勢要求器件在有限面積內實現雙通道獨立檢測。

NSCSA240-Q1系列集成增強型PWM抑制技術，支持雙向電流檢測，憑借-4V至80V超寬共模輸入范圍、±5μV典型輸入偏移電壓及135dB直流共模抑制比（CMRR），有效應對PWM系統瞬態干擾難題，為汽車的多個核心領域提供高可靠電流監測方案。

抗瞬態干擾：

應對高壓PWM環境，信號穩定可靠

在PWM系統中，高頻開關引發的共模電壓劇烈波動常導致傳統放大器輸出信號失真。NSCSA240-Q1系列通過增強型PWM抑制技術，有效實現抗瞬態干擾：

◆90dB@50kHz交流共模抑制比（AC CMRR）：有效抑制ΔV/Δt瞬態干擾。

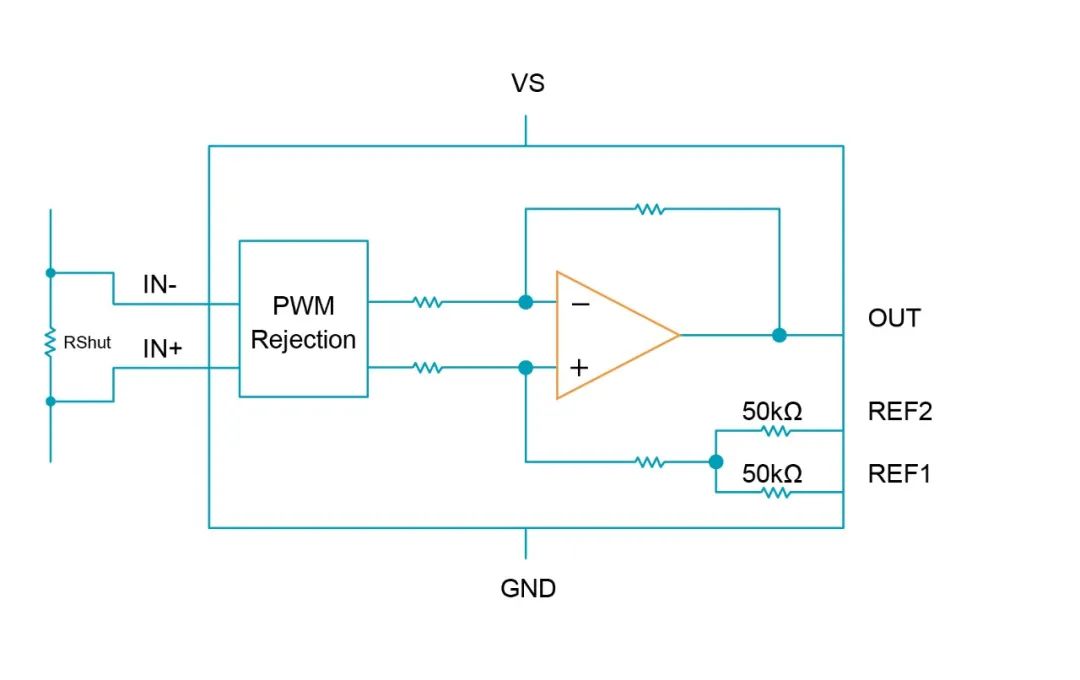

NSCSA240-Q1系列應用框圖

獨特的PWM瞬態衰減設計：可將輸出信號擾動降低80%，在80V共模電壓瞬變條件下，恢復時間小于10μs。

450kHz至600kHz的帶寬（隨增益變化）：使其在支持高速過流保護的同時，也能精準捕捉低頻PWM信號，為汽車電子轉向、電機驅動等場景提供強抗干擾能力與信號穩定性。

-4V至80V共模輸入范圍：NSCSA240-Q1系列擁有寬動態范圍和強魯棒性，可兼容12V、24V和48V等不同車載電氣架構，確保系統能夠穩定運行并有效應對各種電氣環境。

提供±2000V的ESD防護（HBM/CDM）：保障系統免受外部電氣干擾的影響，為系統穩定性提供有力支持。

車規標準：

±5μV超高精度，精準監測微弱電流波動

面對汽車電子環境對電流檢測精度日益嚴苛的要求，NSCSA240-Q1系列展現出卓越的測量穩定性：

輸入偏移電壓典型值僅為±5μV，最大偏移不超過±25μV；

0.05%的典型增益誤差，實現在寬溫區（-40℃至125℃）內實現±0.1%的測量精度，在苛刻環境下的展現出測量的高可靠性。

通過AEC-Q100認證，滿足嚴格的車規標準，確保在復雜車載環境中的長期穩定工作。

靈活適配：

多種封裝形式，適配設計需求

隨著汽車電子系統向小型化與集成化方向發展，NSCSA240-Q1系列在設計上充分考慮了空間優化需求：

提供20V/V、50V/V、100V/V、200V/V四檔增益選項，廣泛適配10mΩ至0.1mΩ的分流電阻，實現靈活電流檢測。

支持4.9mm×3.91mm SOIC8與3mm×4.4mm TSSOP8兩種封裝形式，可靈活融入空間受限的電機控制器PCB布局，助力設計人員在有限空間內完成系統優化。

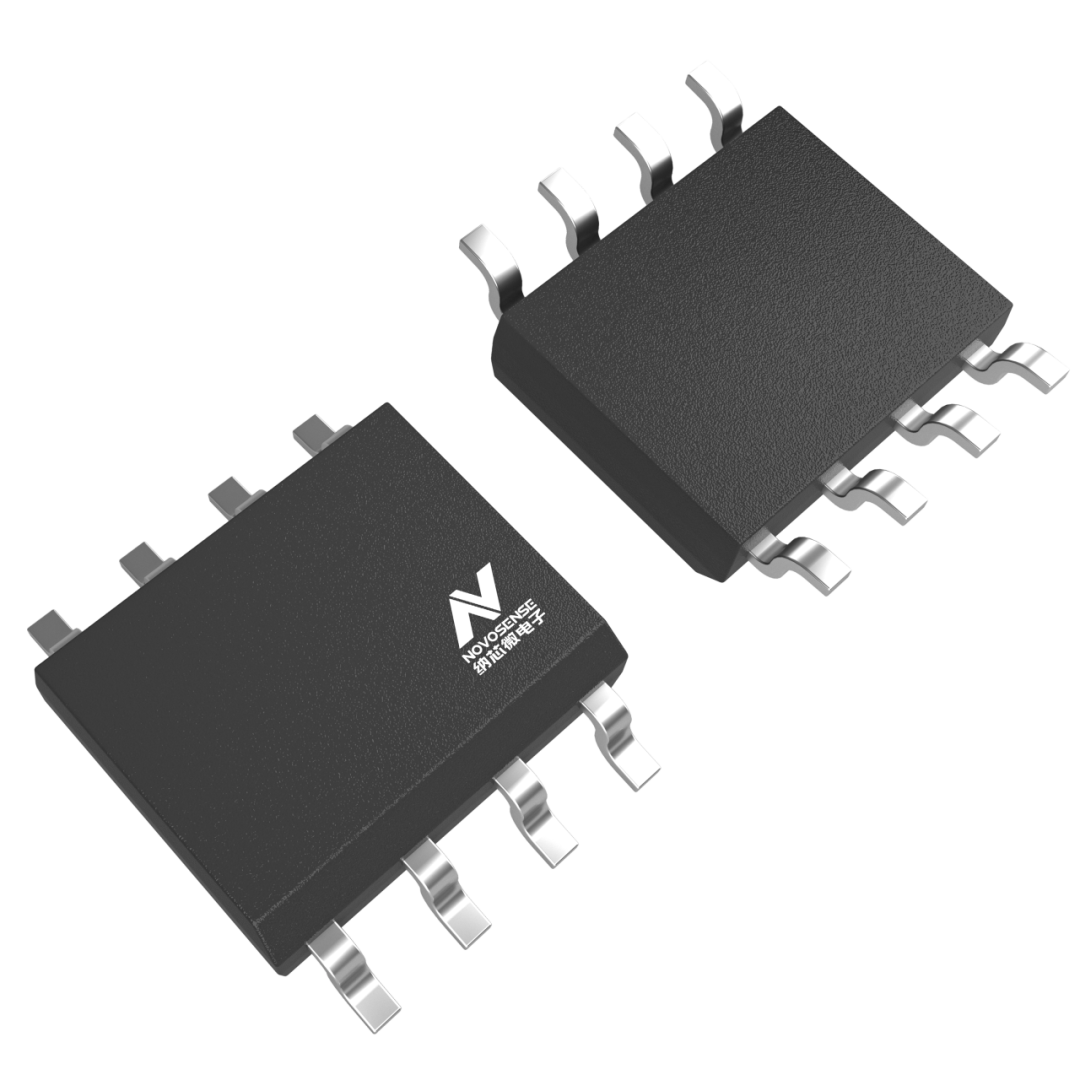

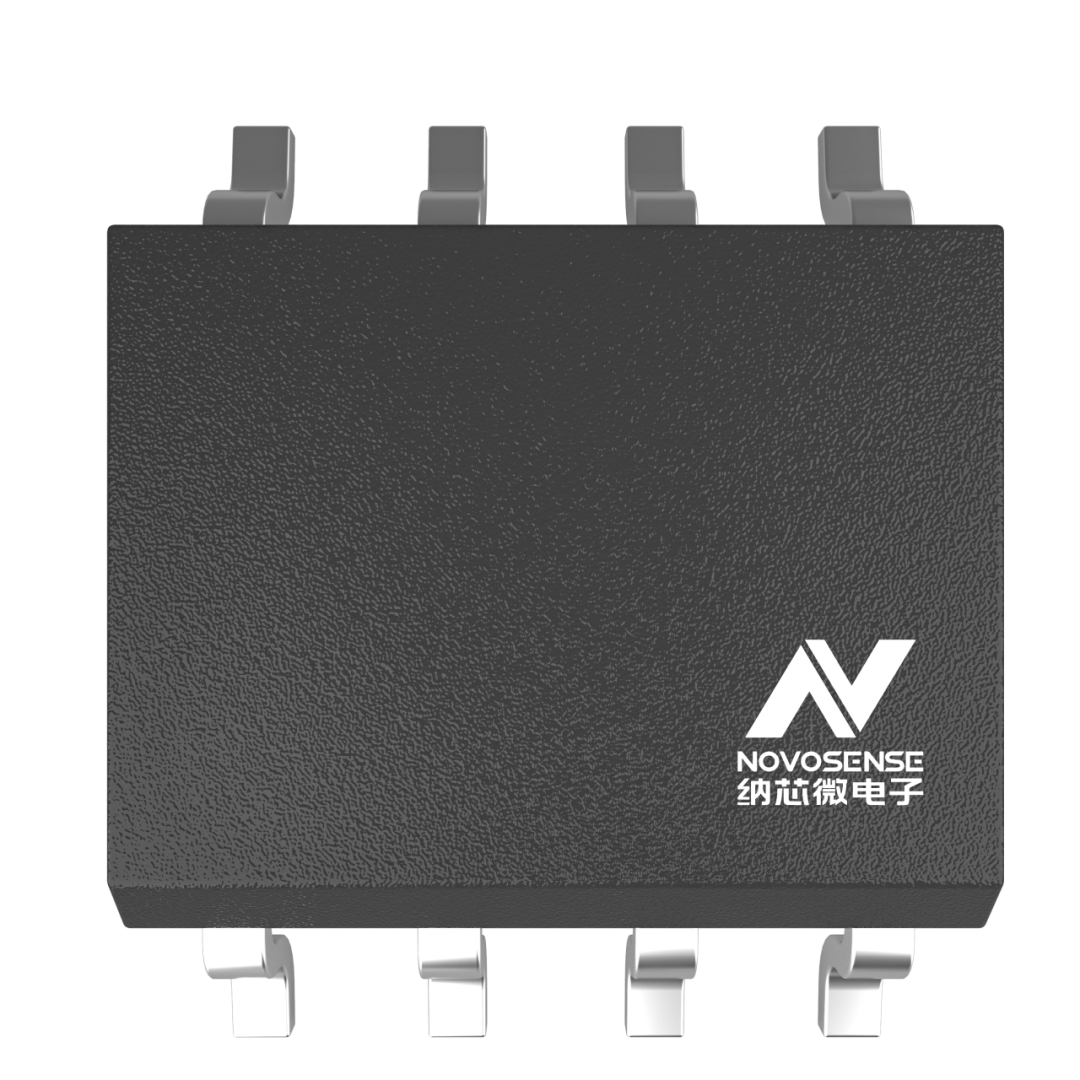

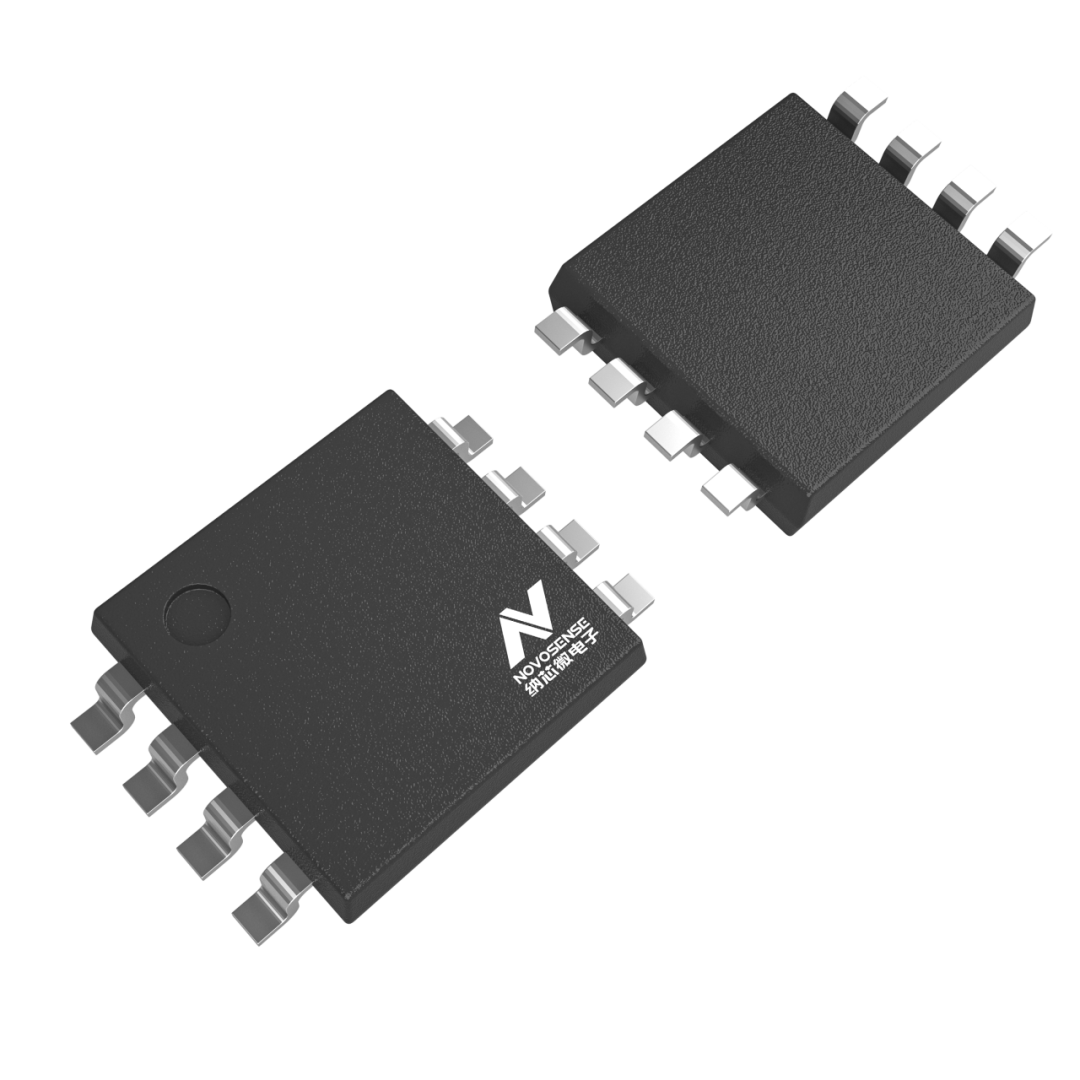

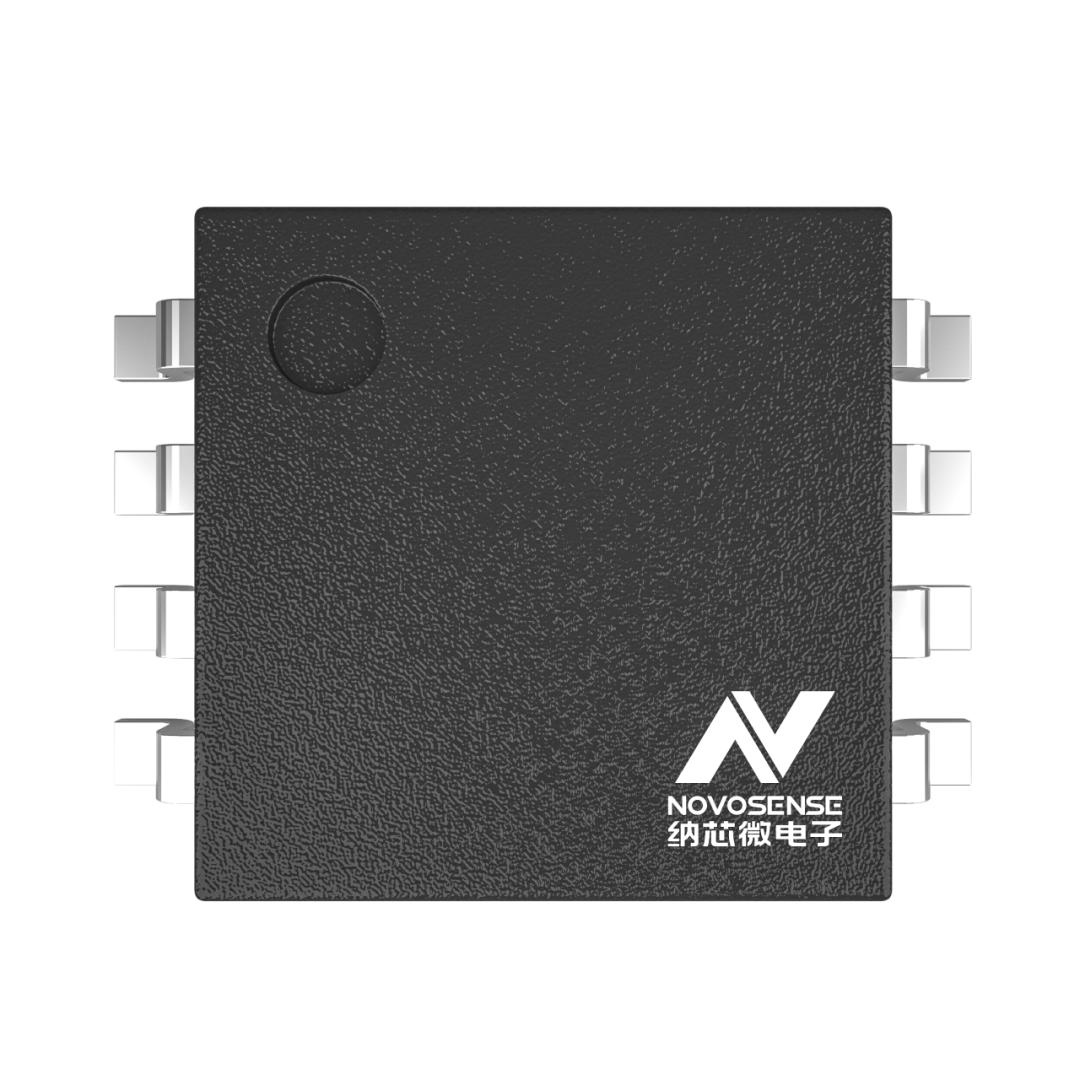

NSCSA240-Q1系列封裝圖
