一、行業痛點

在飲料灌裝生產線中，歐姆龍CP1L PLC作為核心控制設備，雖然性能穩定、功能強大，但其本身沒有網口，觸摸屏無法監控，無法直接接入以太網。這使得生產線在數據采集、遠程監控和系統集成方面存在諸多不便，難以滿足現代工業自動化對生產過程透明化、智能化的要求。例如，生產數據無法實時上傳到監控中心，管理人員難以及時掌握生產進度和設備運行狀態，設備故障也不能及時被發現并通知維修人員，導致設備停機時間延長，生產效率受到影響。

二、解決方案

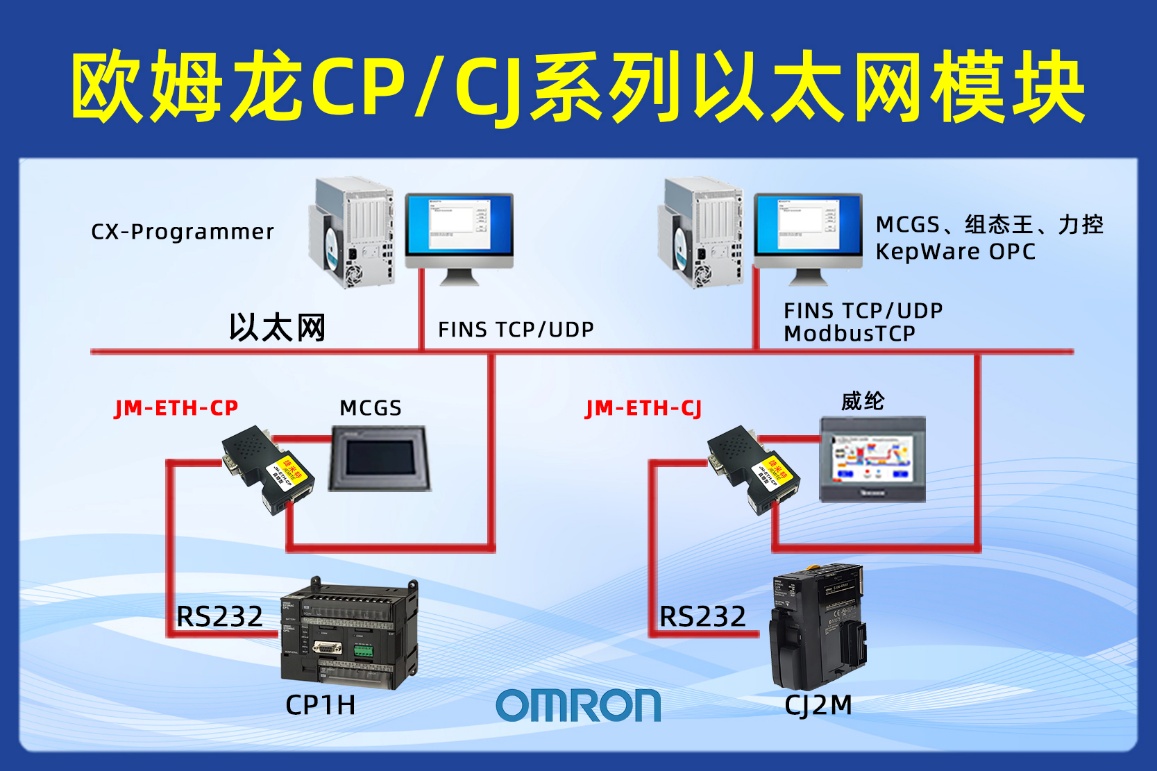

為解決這一痛點，捷米特的JM-ETH-CP歐姆龍PLC以太網模塊應運而生。該模塊專為歐姆龍CP1L系列PLC設計，具有即插即用、不占PLC通訊口、擴展口可連觸摸屏等特點。它支持FINS/UDP、FINS/TCP等以太網協議通信，可實現與歐姆龍編程軟件CX-Programmer的以太網通訊，并集成ModbusTCP服務器，支持多種上位機軟件。

三、實施過程

（一）現場勘查與規劃

在項目實施前，捷米特技術團隊對飲料灌裝生產線進行了詳細的現場勘查。他們發現，歐姆龍CP1L PLC的通訊口上一般都會插有觸摸屏，用以監控PLC的實時數據。而項目需求是在不影響原觸摸屏通訊的情況下，再增加計算機對PLC的數據監控。經過評估，確定JM-ETH-CP歐姆龍PLC以太網模塊能夠完美解決這一設備改造方案。

（二）模塊安裝與配置

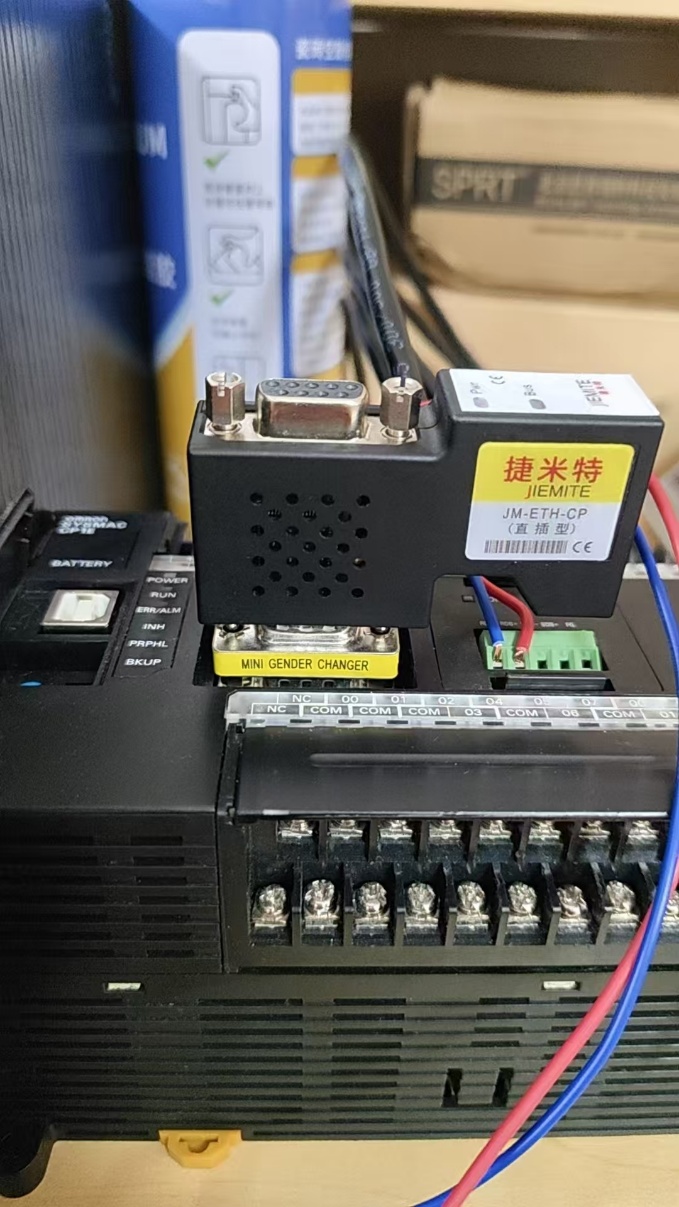

1.接口連接：JM-ETH-CP歐姆龍PLC以太網模塊共有三個接口，分別是DB9通訊母口X1、DB9通訊母口X2和RJ45通訊口X3。技術人員將模塊的X1接口直接插在歐姆龍CP1L PLC的DB9通訊口上，X2接口則連接觸摸屏的通訊電纜。以太網通訊端口X3則通過網線與上位機編程軟件所在的計算機連接。

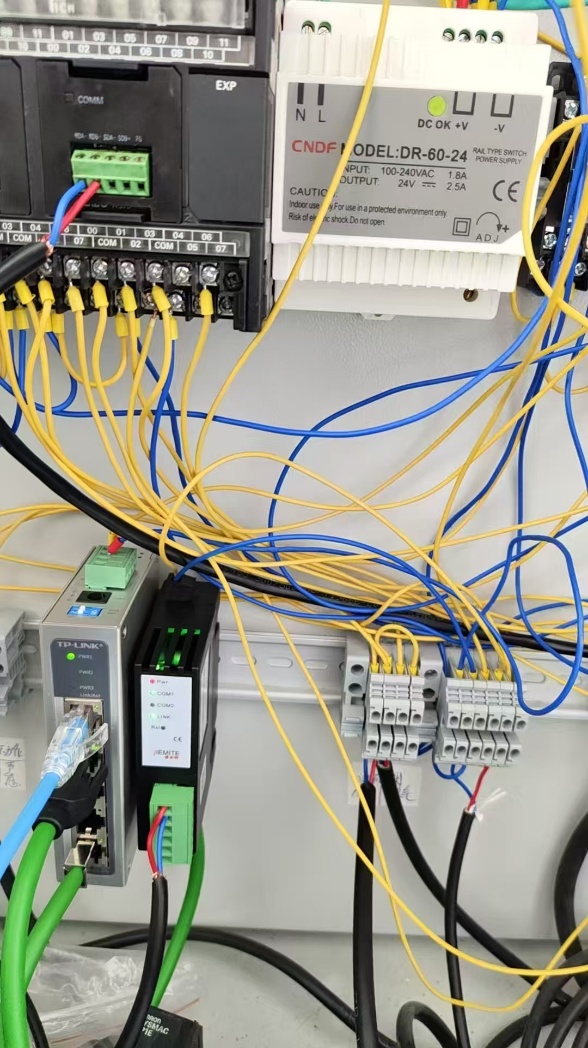

2.參數設置：利用生產線的停機間隙，技術人員按照安裝說明書，將模塊與PLC進行連接，并通過Web界面進行參數設置。他們登錄模塊的Web服務器，輸入默認的IP地址（如192.168.1.178），進入設置頁面后，根據實際需求配置通信參數，如波特率、IP地址等。完成設置后，模塊與PLC之間的通信正常建立。

（三）系統調試與優化

1.通信測試：在模塊安裝配置完成后，技術人員首先對PLC與上位機編程軟件之間的通信進行測試。通過歐姆龍編程軟件CX-Programmer，他們能夠順利地對PLC進行編程、調試和監控，證明了以太網模塊的通信功能正常。

2.數據采集與監控：接著，技術人員利用上位機軟件（如組態王、MCGS等）對生產線的生產數據進行采集和監控。通過設置相應的數據采集點和監控界面，管理人員可以在監控中心實時查看生產進度、設備運行狀態等信息。同時，他們還對數據采集的頻率和精度進行了優化，以確保數據的準確性和實時性。

3.故障診斷與報警：為了提高生產線的可靠性，技術人員在系統中設置了故障診斷和報警功能。當設備出現故障時，PLC會通過以太網模塊將故障信息及時發送到監控中心，同時觸發報警裝置。維修人員可以迅速響應，根據故障信息進行維修，大大減少了設備停機時間。

四、應用效果

（一）提高生產效率

通過以太網模塊的接入，PLC與監控中心之間的數據傳輸速度顯著提高。生產數據能夠實時上傳到監控中心，管理人員可以及時掌握生產進度和設備運行狀態，從而快速調整生產計劃。例如，在生產過程中，如果發現某條生產線的灌裝速度低于預期，管理人員可以立即通過監控系統調整相關參數，提高生產效率。此外，設備故障能夠及時被發現并通知維修人員，減少了設備停機時間，進一步提高了生產效率。

（二）提升管理水平

以太網模塊的應用使得生產線的管理更加智能化和信息化。管理人員可以通過監控中心的計算機遠程監控生產線的運行情況，無需到現場逐一檢查設備。同時，系統還可以對生產數據進行統計分析，生成報表，為管理層提供決策支持。例如，通過對歷史數據的分析，可以找出生產過程中的瓶頸環節，有針對性地進行優化改進。

（三）增強系統兼容性

捷米特JM-ETH-CPPLC以太網模塊支持多種上位機軟件和通信協議，使得飲料灌裝生產線能夠輕松與其他系統進行集成。例如，它可以與企業的生產管理系統（MES）無縫對接，實現生產計劃的自動下達和生產數據的自動采集。此外，模塊還支持OPC通道的SCADA（上位組態軟件）以OPC方式與PLC通訊，進一步增強了系統的兼容性和擴展性。

五、總結

捷米特JM-ETH-CP歐姆龍PLC以太網模塊在飲料灌裝生產線中的應用，成功解決了歐姆龍CP1L PLC沒有網口的痛點。它不僅提高了生產效率和管理水平，還增強了系統的兼容性和擴展性。通過這一模塊，飲料灌裝生產線實現了數據采集的實時化、遠程監控的智能化和系統集成的便捷化，為企業的數字化轉型奠定了堅實的基礎。未來，隨著工業自動化技術的不斷發展，以太網模塊將在更多領域發揮重要作用，推動傳統制造業向智能化、高效化方向發展。
