乙類放大互補對稱電路
(2) 工作原理

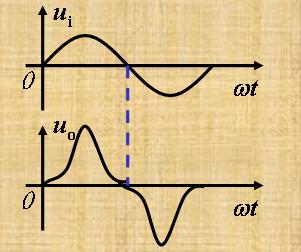

靜態：IB = 0，IC = 0，uo = 0
動態：
• ui 的正半周 NPN 管放大，
PNP 管截止，RL 中通過 iC1 ;
• ui 的負半周 PNP 管放大，
NPN 管截止，RL中通過 iC2 。
存在缺點: 產生交越失真。
