cd4011應用電路（一）

聲光控延時開關的電路原理圖見圖1所示。電路中的主要元器件是使用了數字集成電路cd4011，其內部含有4個獨立的與非門vd 1～vd4，使電路結構簡單，工作可靠性高。

顧名思義，聲光控延時開關就是用聲音來控制開關的“開啟“，若干分鐘后延時開關“自動關閉”。因此，整個電路的功能就是將聲音信號處理后，變?yōu)?a target="_blank">電子開關的開動作。明確了電路的信號流程方向后，即可依據主要元器件將電路劃分為若干個單元，由此可畫出圖2所示的方框圖。

結合圖2來分析圖1。聲音信號（腳步聲、掌聲等）由駐極體話筒bm接收并轉換成電信號，經c1耦合到vt的基極進行電壓放大，放大的信號送到與非門（vd1）的2腳，r4、r7是vt偏置電阻，c2是電源濾波電容。

為了使聲光控開關在白天開關斷開，即燈不亮，由光敏電阻rg等元件組成光控電路，r5和rg組成串聯分壓電路，夜晚環境無光時，光敏電阻的阻值很大，rg兩端的電壓高，即為高電平間t=2πr8c3，改變r8或c3的值，可改變延時時間，滿足不同目的。vd3和vd4構成兩級整形電路，將方波信號進行整形。當c3充電到一定電平時，信號經與非門vd3、vd4后輸出為高電平，使單向可控硅導通，電子開關閉合；c3充滿電后只向r8放電，當放電到一定電平時，經與非門vd3、vd4輸出為低電平，使單向可控硅截止，電子開關斷開，完成一次完整的電子開關由開到關的過程。

二極管vd1～vd4將交流220v進行橋式整流，變成脈動直流電，又經r1降壓，c2濾波后即為電路的直流電源，為bm、vt、ic等供電。

原理圖：

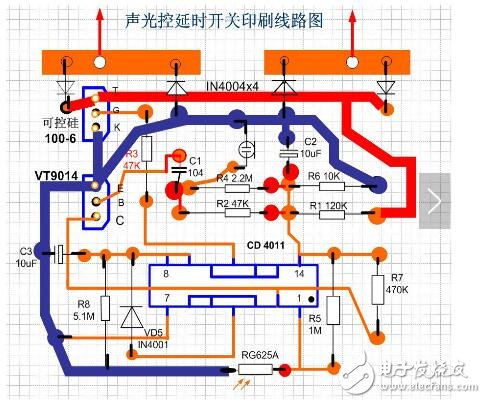

線路板圖：

cd4011應用電路（二）

用門電路組成的脈沖倍頻器（CD4011）

脈沖倍頻器由與非門CD4011中的兩個門組成，用其中的一個門組成反相器，對輸入脈沖的下降沿反相，使電路在輸入脈沖的上升沿和下降沿的作用下各輸出一個脈沖。以此實現了電路二倍頗的目的。電路組成如圖所示。

cd4011應用電路（三）

該電路主要由一片4-2輸入與門CD4081和一片4-2輸入與非門CD4011組成，是一款實現水源缺水保護水泵功能的水位自動控制器。經過實際應用，證明該電路運行可靠，電路制作簡單，很適合愛好者自制。

電路如圖所示。CD4011集成電路與外圍元件及D、E、F三個水位電極組成水塔水位探測控制電路。

CD4081集成電路與外圍元件及A、B、C三個水位電極組成地下水池（即水源）水位探測保護控制電路。這兩部分測得的綜合信號從CD4081的③腳輸出，經繼電器J的觸點控制水泵電源的通斷，實現對水塔水位自動控制的功能。D、E、F三個水位電極分別為水塔里的上中下三個電極。當冰塔缺水時，水位低于正電極，CD4011的⑤、⑥、⑧、⑨腳變?yōu)榈碗娢?，④腳變?yōu)楦唠娢唬ㄟ^電阻R13使CD408l的②腳變?yōu)楦唠娢?，這時能否使繼電器J導通打開水泵電源抽水？還要看CD4081的①腳是否變?yōu)楦唠娢唬纯吹叵滤乩锏娜齻€A、B、C水位電極探測水位的情況，這時可能會有三種情況發生。

第一種是下水池?zé)o水，CD408l的⑤、⑥、⑧、⑨腳為低電位，④腳輸出低電位，經R7使其①腳為低電位，則③腳輸出低電位，Q2截止、Q1導通，LEDl發光指示不抽水。

第二種是地下水池里的水不多，水位剛好使CD408l的⑤、⑥、⑧、⑨腳為高電位，④腳輸出高電位，經R7使其①腳為高電位。

③腳輸出高電位。Q1導通，使繼電器J工作、常開觸點閉合接通水泵電源抽水，LED2發光指示抽水，Ql截止，LEDl熄滅。

當?shù)叵滤乩锏乃橥?，而水塔還沒有抽滿水時，CD4081的⑤、⑥、⑧、⑨腳已變成低電位，④腳輸出低電位，經R7使其①腳為低電位，③腳輸出低電位，Q2截止，使繼電器J停止工作、常開觸點斷開水泵電源停止抽水，LED2熄滅，Q1導通，LEDl發光指示不抽水。

第三種是地下水池里的水很多。能夠供水塔一直抽滿水。
