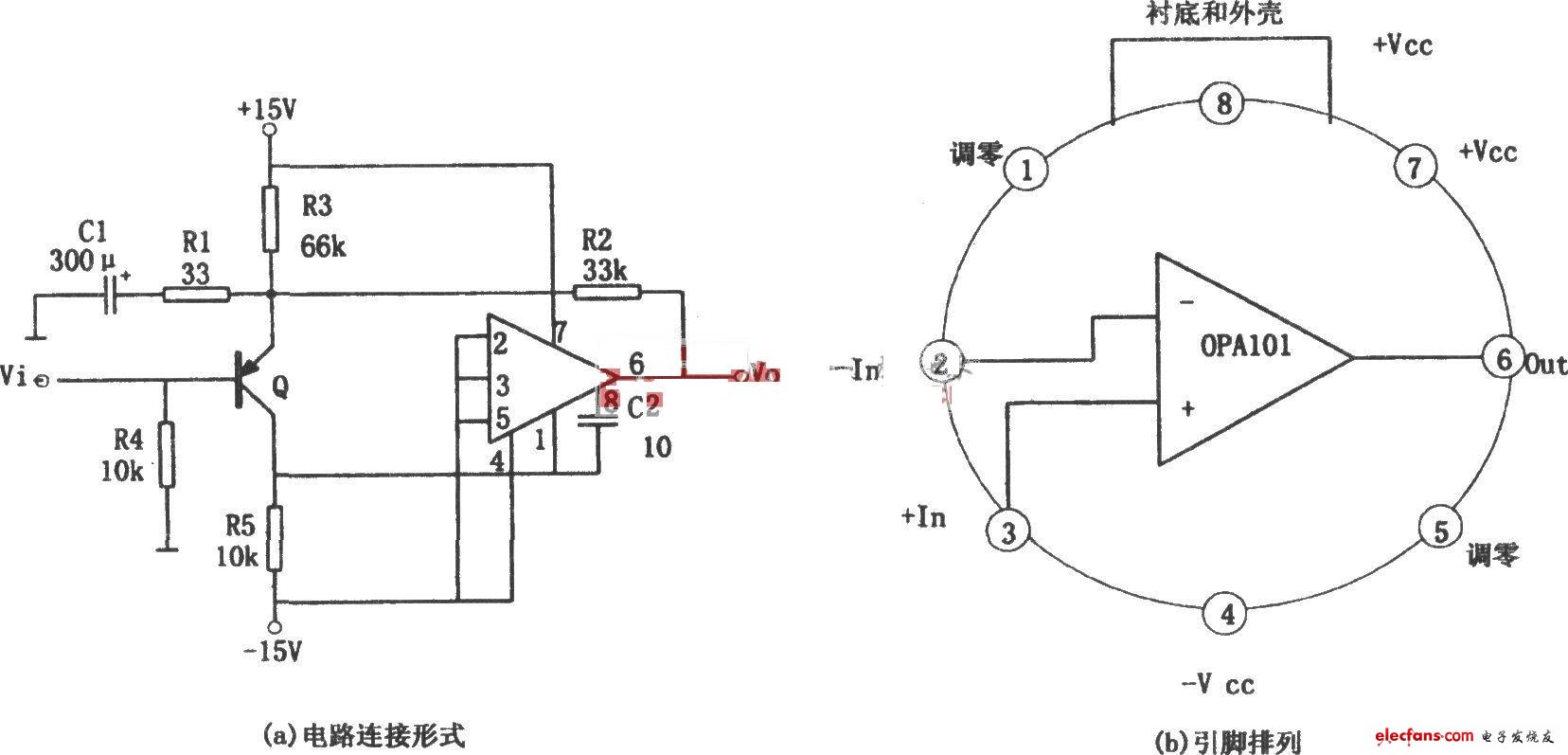

某些集成運放電路的增益帶寬之積比較小(約為l～2MHz)，輸入噪聲高，轉換速率即壓擺率低(約為0.5V／μs)。增益帶寬之積小是因運算放大器內部輸入級電平移位三極管產生的相移過大造成的，轉換速率低是因輸入級發射極電流過小所致。圖給出了應用普通運放集成芯片OPA101構成的低噪聲寬帶放大電路。該電路可將轉換速率提高30倍，增益帶寬積可接近l00MHz，電路的輸入噪聲將降低到0.5μV(頻帶為10kHz，信號源內阻為600Ω)。由圖可知，運算放大器引腳2、3、5直接相連并與負電源引腳4相接，而引腳2、3分別為反相輸入端和同相輸入端，引腳5為運放的補償引腳，這樣做相當于將運放的輸入級從內部電路中移去，輸入信號Vi通過三極管Q(如2N3906，PNP三極管)直接加到運算放大器的輸出級，由引腳8外接電容C2=10pF，該電容的另一端與三極管的集電極相連，由此構成了正反饋補償電路，同時因?yàn)橥饨尤龢O管Q作為輸入級，其發射極電流較大，因而使圖電路的動態指標得到很大改善。圖電路為單端輸入形式，若需要雙端輸入，則應用兩個三極管接成差動放大電路即可。
OPA101普通低噪聲寬帶放大電路
